在cad中将多段线转换成闭合多段线或面

2024-04-03 10:38:31

该功能俗称：沿线构面；
沿线构面功能，能够帮助我们将多段线按照指定的线宽转换成闭合多段线，支持批量转换。

操作方法

01

第一步：软件下载与安装
02

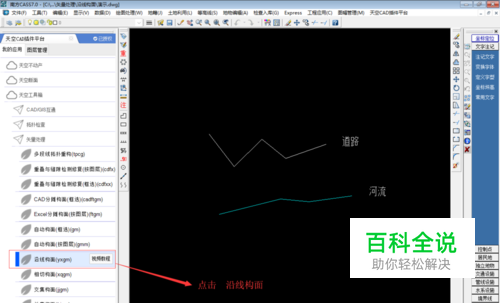

第二步：将多段线转换成闭合多段线（沿线构面） 2、我们在处理地理信息的过程中，经常需要绘制一些地物，比如道路、河流等，用于描述我们权属线或地块的四至。如果这些地物的闭合多段线满足对应边是相互平行的，类似于矩形，那么我们可以只绘制一条多段线，然后使用天空工具箱矢量处理菜单下的沿线构面功能，即可将多段线转换成闭合多段线，支持批量转换。下面我为大家演示一下，如何将多段线按照指定的宽度转换成闭合多段线：首先，我们绘制两条多段线，绘制完成后，我们执行沿线构面功能，软件会在CAD命令栏中提示我们“请选择要按宽度转换为面的多段线”
03

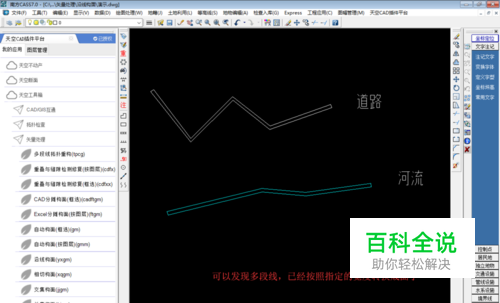

3、框选完成后，我们点击键盘上的回车键。然后，在CAD的命令栏中，我们需要输入一个宽度参数，我们输入 5；这里的参数表示两点的实地距离，单位是：米。参数输入完成后，我们点击回车键。软件会弹出一个提示框，我们选择是。我们可以发现，该功能已经将多段线转换成闭合多段线了。
