西门子S7300PLC连接SMART IE触摸屏解决方案
西门子SMART IE系列的触摸屏价格低，只能支持西门子S7200等低端PLC的通讯；有些西门子S7 300的项目由于节约成本，采用SMART IE系列的触摸屏来实现上位监控和操作。
本文提供西门子S7300PLC连接SMART IE触摸屏解决方案。
操作方法
- 01
方案描述 西门子S7 300PLC的MPI或者DP口上，装一个MPI/DP转以太网模块，转换模块的网口和西门子SMART IE触摸屏建立以太网通讯。
- 02

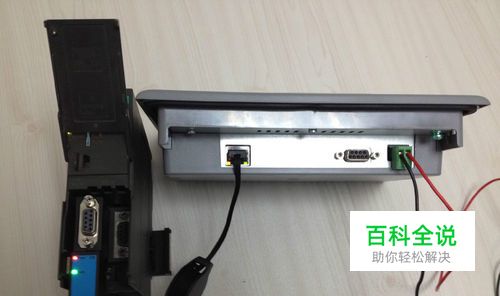

硬件配置 所需硬件设备：S7300PLC；转换模块SMART-S7300；SMART IE触摸屏(以SMART 700 IE为例)。 如图：将转换模块安装在S7300PLC的MPI或者DP通讯口上，转换模块的网口连接到SMARTIE触摸屏的网口上。
- 03

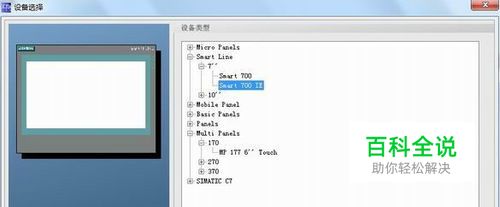

软件参数设置 1、新建项目 打开WinCC flexible软件，点击“项目”-“新建”，选择相应的触摸屏型号（SMART 700 IE），点击“确定”。
- 04
2、新建连接 双击“通讯”下的“连接”，在“通讯驱动程序”下选择“SIMATIC S7 200”通讯驱动程序； 在“参数”中：“接口”选择“以太网”；在“HMI设备”中：“地址”填入触摸屏的IP地址（如：192.168.1.106）；在“PLC设备”中：“地址”填入转换模块的IP地址（如：192.168.1.188），其它设置默认。
- 05
3、新建变量 双击“通讯”下的“变量”，新建与S7 300连接的变量，地址对应关系： DB100对应V0-9999； DB101对应V10000-19999； DB102对应V20000-29999； DB103对应V30000-39999； I、Q、M数据区不变。
- 06
4、新建画面
- 07
5、触摸屏程序下载 “模式”，选择“以太网”； “计算机名或IP地址”填入触摸屏的IP地址（如：192.168.1.106），点击“传送”。
