使用圆弧命令可按指定方式绘制出各种圆弧，其操作方式有：在菜单栏中选择“绘图”｜“圆弧”命令中的子命令；绘图工具栏中单击“圆弧”按钮；在命令行中输入ARC命令。
在AutoCAD2008中，圆弧的绘制方法有11种，小编这里选取几种常见的方式为大家介绍。

操作方法

01

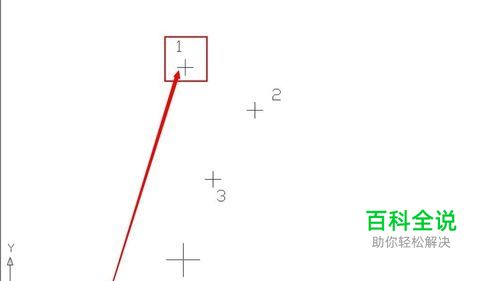

一、默认方式绘制圆弧命令：-arc指定圆弧的起点或[圆心（C）]：（选取图中的点1）
02

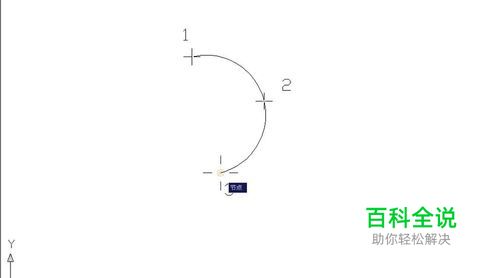

指定圆弧的第二个点或[圆心（C）/端点（E）]：（选取图中的点2）指定圆弧的端点：（选取图中的点3）
03

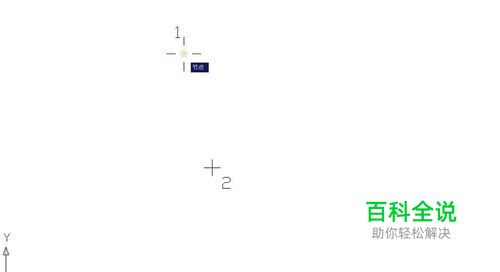

二、起点端点角度方式绘制圆弧命令：-arc指定圆弧的起点或[圆心（C）]：（选取图中的点1）
04

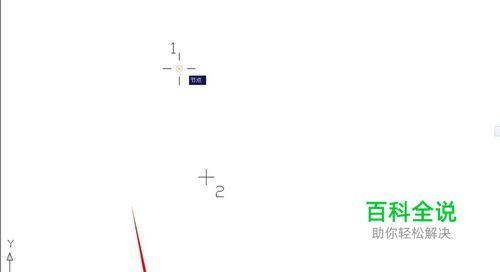

指定圆弧的第二个点或[圆心（C）/端点（E）]：-E（输入E表示以端点方式画圆弧）指定圆弧的端点：（选取图中的点2）指定圆弧的圆心或[角度（A）/方向（D）/半径（R）]：A（输入A表示以角度方式画圆弧）指定包含角：60（表示圆弧角度为60度）
05

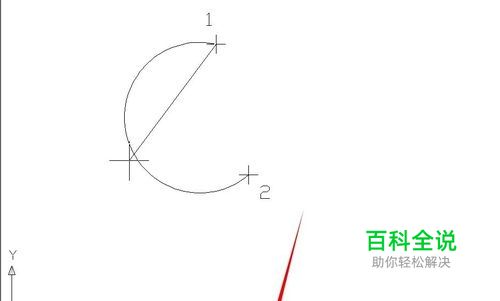

三、起点圆心长度方式绘制圆弧该命令从起始点开始，沿逆时针方向画指定圆弧弧长的圆弧，当指定弦长为正时，所绘制的圆弧小于半圆，当指定弦长为负值时，所绘制的圆弧大于半圆。命令：-arc指定圆弧的起点或[圆心（C）]：（选取图中的点1）
06

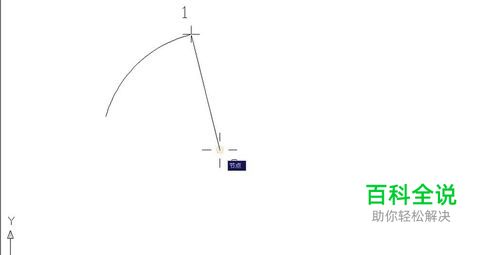

指定圆弧的第二个点或[圆心（C）/端点（E）]：C（输入C表示以圆心方式画圆弧）指定圆弧的圆心：（选取图中的点2作为圆心）指定圆弧的端点或[角度（A）/弦长（L）]：L（输入L表示以弦长方式绘制圆弧）指定弦长：80（输入80表示指定弦长为80）
07

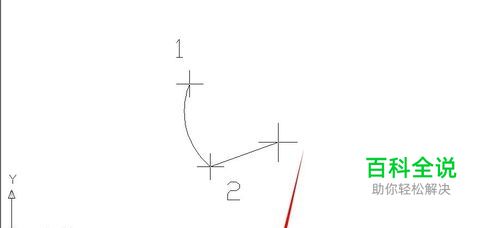

四、起点端点半径方式绘制圆弧命令：-arc指定圆弧的起点或[圆心（C）]：（选取图中的点1）指定圆弧的第二个点或[圆心（C）/端点（E）]：E（输入E表示以端点方式绘制圆弧）指定圆弧的端点:（选取图中的点2）
08

指定圆弧的圆心或[角度（A）/方向（D）/半径（R）]：R（输入R表示以半径方式绘制圆弧）指定圆弧的半径：15（表示所绘制的圆弧半径为15）
