Matlab作图线型和颜色设置

matlab作图时，默认的颜色为蓝色，默认的线型为0.5的实线。目前的matlab版本中（matlab2015以后），连续划两条线可以显示不同的颜色。本中介绍如何在已做好的figure图形中修改线型和颜色。

操作方法

  • 01

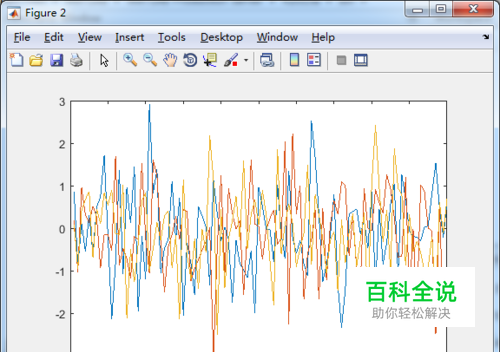

    Matlab中划线，首先看看默认的效果，先来三条线： aa = randn(100,3); figure; plot(aa(:,1));hold on; plot(aa(:,2));hold on; plot(aa(:,3));

  • 02

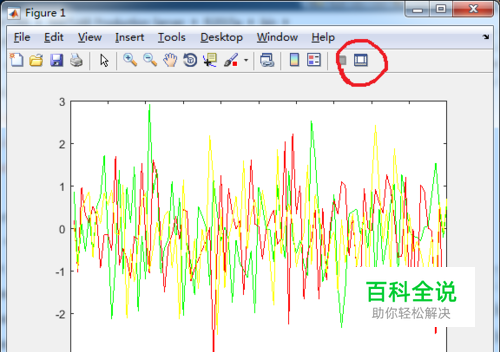

    修改颜色直接可以在其后面输入颜色命令； 如： figure; plot(aa(:,1),'g');hold on; plot(aa(:,2),'r');hold on; plot(aa(:,3),'y');

  • 03

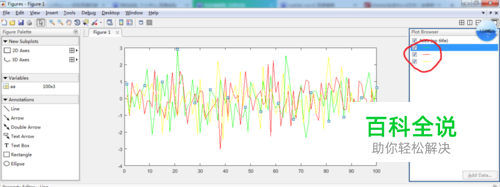

    还可以通过figure中的设置来修改线的颜色，同时也可以修改线型。

  • 04

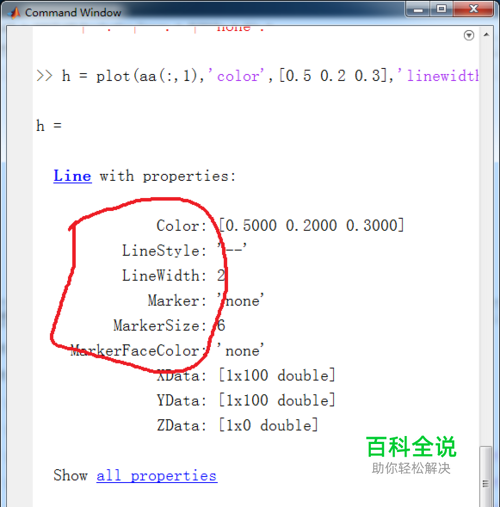

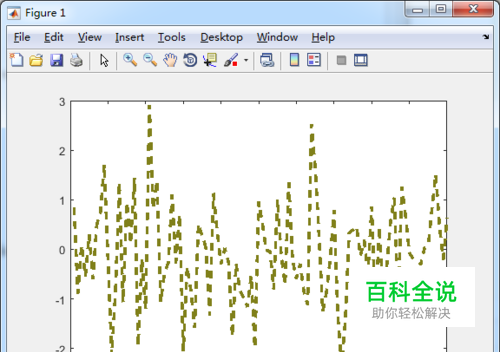

    可以给figure输入一个h，然后可以看到h中所包含的数据： h = plot(aa(:,1),'color',[0.5 0.2 0.3],'linewidth',2,'LineStyle','--') 通过设置其各种属性，可以改变线型和颜色。 set(h,'color',[0.5 0.5 0.1]);

  • 05

    下面介绍主要属性： Color:线条颜色 LineStyle: 线型 LineWidth: 线宽 Marker: 点型 MarkerSize: 点的大小 MarkerFaceColor: 点的内部颜色。

  • 06

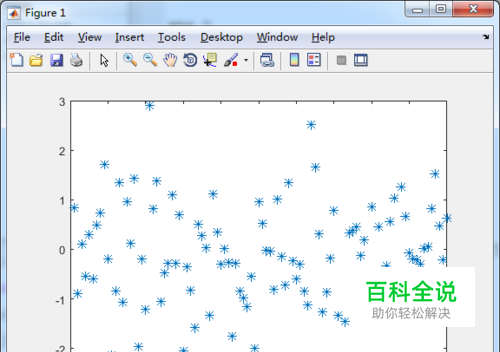

    下图展示了仅仅画出点型的命令 h = plot(aa(:,1),'linestyle','none','marker','*','Markersize',8);
