CAD中常见表面粗糙度的符号及意义？

2024-03-21 13:52:32

工程中，表面粗糙度是指加工表面具有的较小间距和微小峰谷的不平度。其两波峰或两波谷之间的距离很小（通常在1mm以下），它属于微观几何形状误差。表面粗糙度越小，则表面越光滑。在CAD中有很多常见的表面粗糙度的符号，及其具体意义如下：

常见符号及其意义：

01

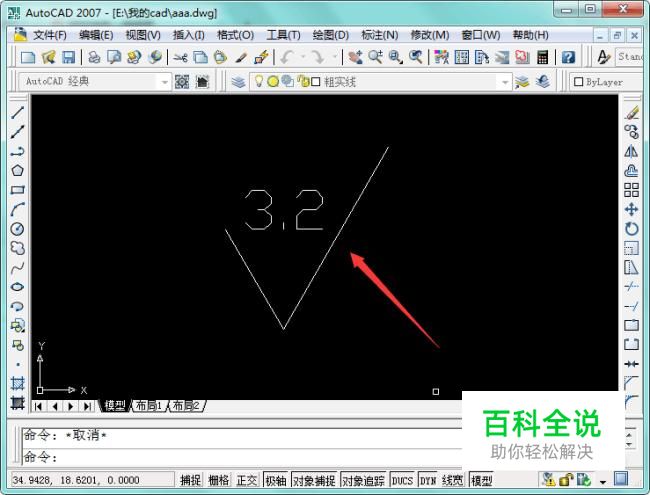

如下图所示，此种符号在制图中表示“用任何方法获得的表面粗糙度，Ra的上限值为3.2微米”：
02

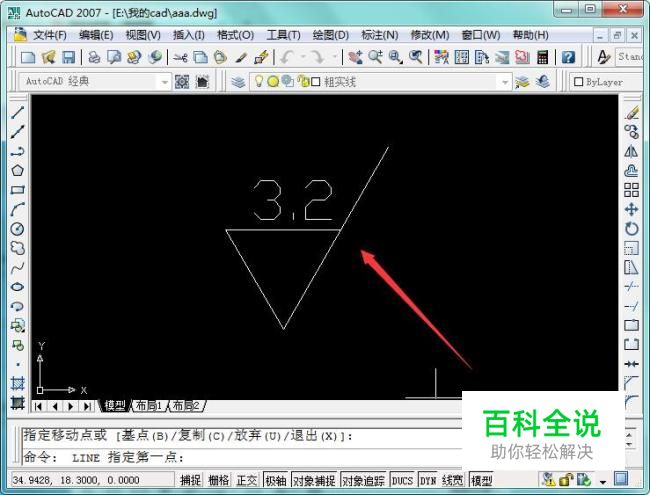

如下图所示，此种符号在制图中表示“用去除材料方法获得的表面粗糙度，Ra的上限值为3.2微米”：
03

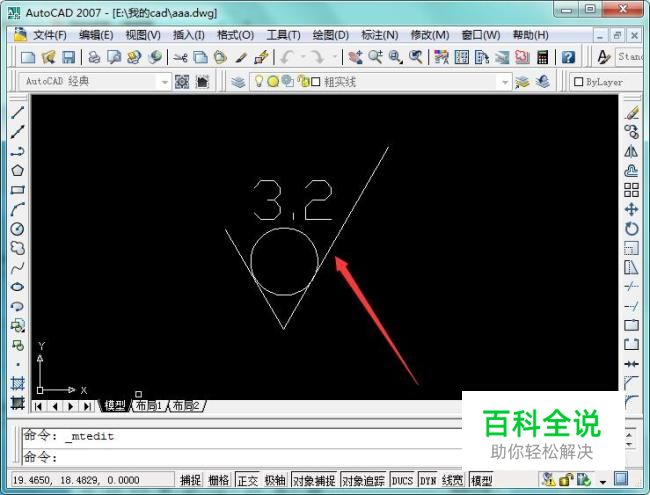

如下图所示，此种符号在制图中表示“用不去除材料方法获得的表面粗糙度，Ra的上限值为3.2微米”：
04

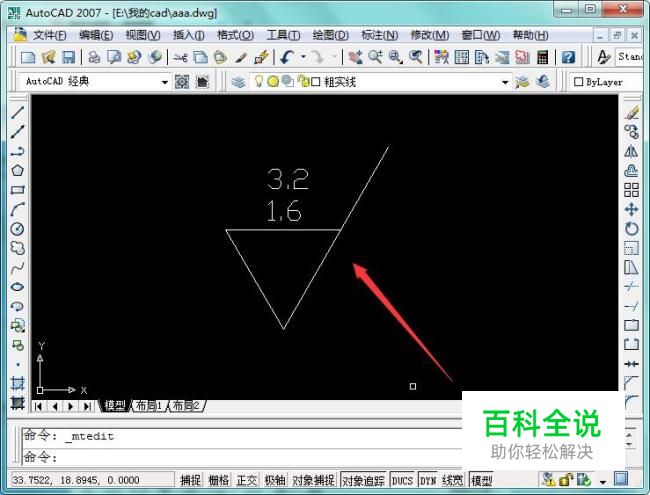

如下图所示，此种符号在制图中表示“用去除材料方法获得的表面粗糙度，Ra的上限值为3.2微米，Ra的下限值为1.6微米”：
05

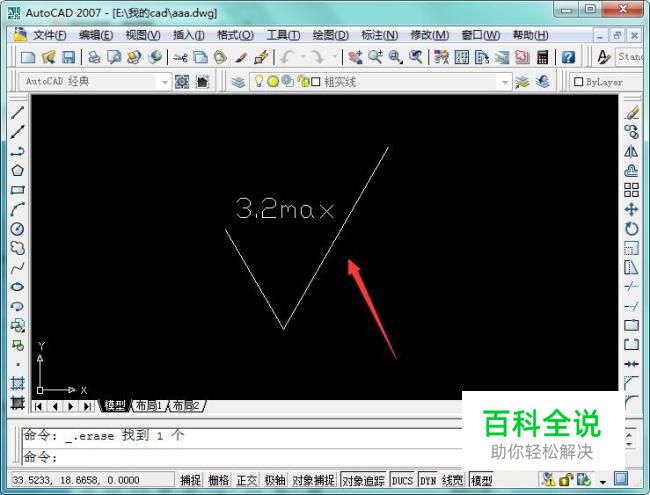

如下图所示，此种符号在制图中表示“用任何方法获得的表面粗糙度，Ra的最大值为3.2微米”：
06

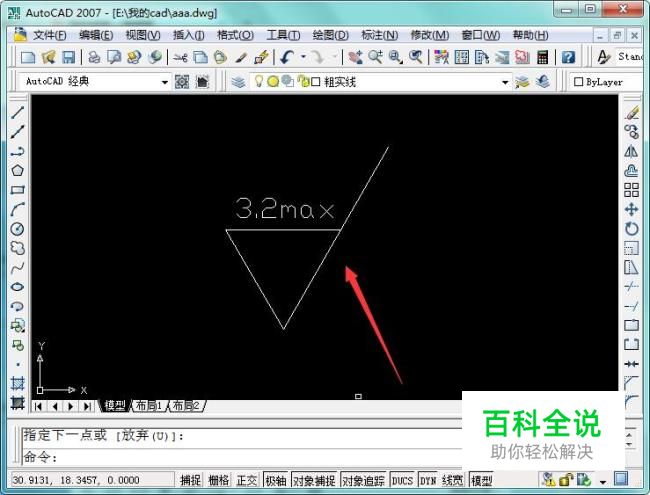

如下图所示，此种符号在制图中表示“用去除材料方法获得的表面粗糙度，Ra的最大值为3.2微米”：
07

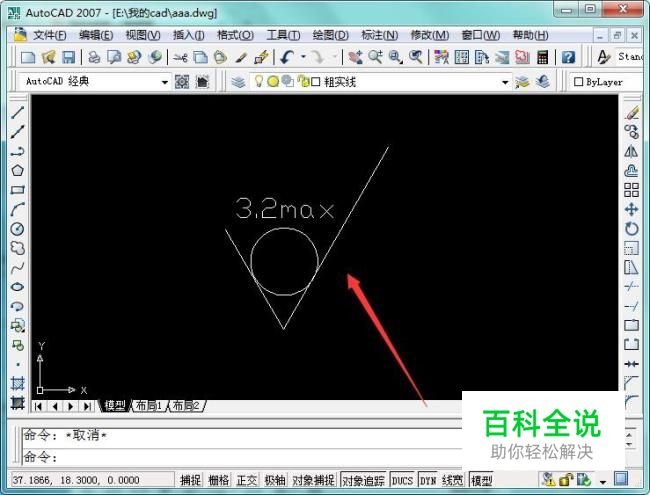

如下图所示，此种符号在制图中表示“用不去除材料方法获得的表面粗糙度，Ra的最大值为3.2微米”：
08

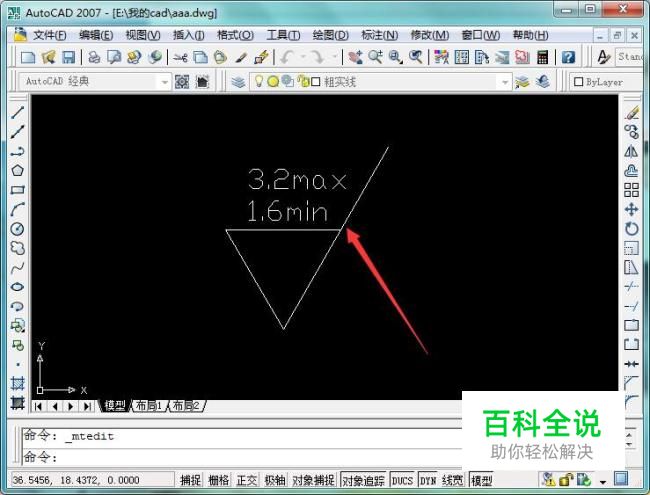

如下图所示，此种符号在制图中表示“用去除材料方法获得的表面粗糙度，Ra的最大值为3.2微米，Ra的最小值为1.6微米
