图解ArcGIS制作三维地形图教程【百科全说】

本篇将和大家介绍ArcGIS制作三维地形图教程的步骤，希望对大家的工作和学习有所帮助！

操作方法

01

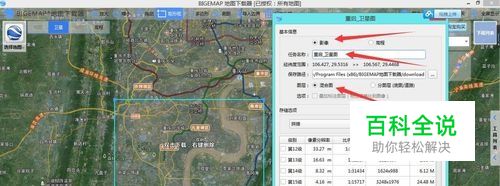

下载你需要区域的DEM数据和卫星影像数据。影像须使用BIGEMAP地图下载器中Google Earth无偏移影像，并具有无Google小水印、免封IP、影像更新更快等特点。首先在图源列表中选中Google Earth图源，只有此图源可实现高清卫星图像下载和高程等高线下载。在此通过矩形区域选择下载边界（当然你也可以选折对应的行政区域下载或者多边形框下载）（如图 1所示），以下载重庆的某块区域为例加以演示：下载卫星图像选定一个区域，下载卫星图像，如下图所示：注意：红色箭头的地方。
02

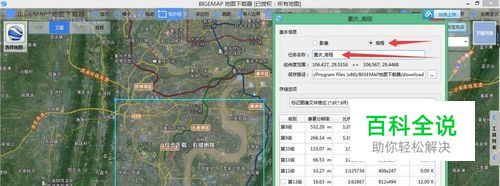

下载高程数据同一个矩形区域，再次双击，选择高程，选择级别，开始下载，如下图所示：（注：下载的高程和卫星图像可以选择不一样的对应级别，不需要两个的级别都选择一样，建议：高程下载16级或者17级，卫星图像级别越高，生成的三维越清晰，越详细。）
03

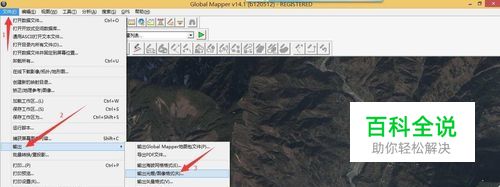

下载完成之后,由于是经纬度坐标信息的需要转成大地坐标系的，方便高程海拔高度显示。本案例以转换成UTM(WGS84)为例子。转换步骤如下图所示：
04

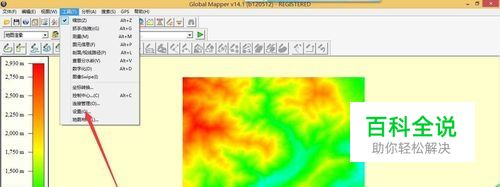

点击【设置】，如下图所示：
05

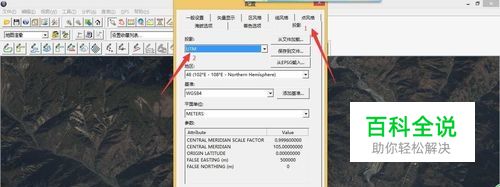

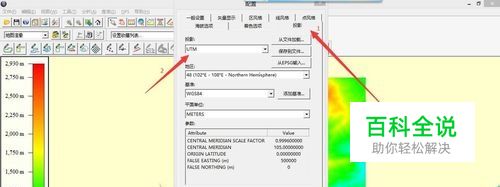

选择【投影】，在投影的下拉列表框中选择【UTM】，其他默认不变，点击【确定】，之后保存为DEM，如下图所示：
06

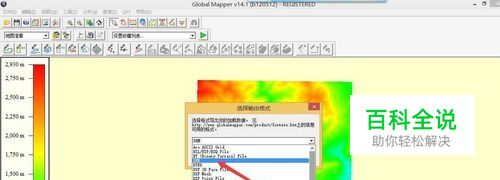

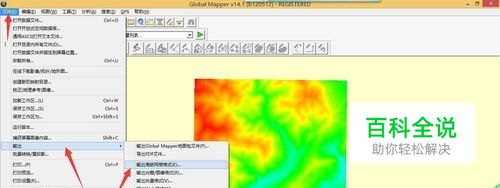

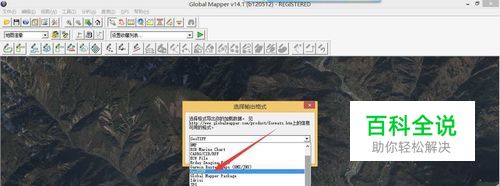

选择【输出海拔网格格式】，在弹出的对话框中选择【DEM】，如下图所示：
07

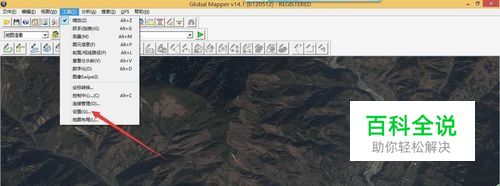

高程的预处理已经完成，同样的方式将卫星图像也处理成UTM投影方式，如下图所示：
08

接下来打开ARC SCENE ,打开ARC SCENE过后，打开转换后的卫星影像，打开过后步骤，如下图所示：
09

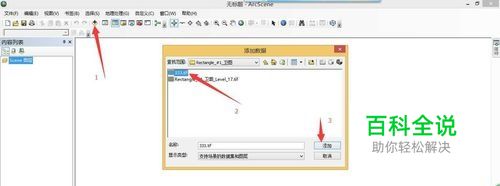

点击箭头所指的【+】号，首先添加刚才转成UTM投影的卫星图像，如下图所示：
10

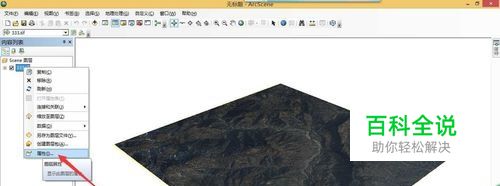

然后鼠标指到左边打开的卫星图像的文件名，点击【右键】，弹出属性框，选择【属性】，如下图所示：
11

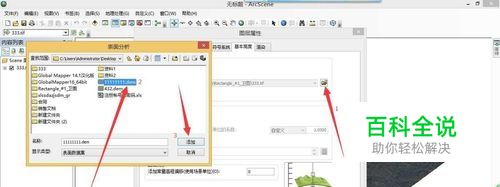

在上图中，选择红色【1】箭头指向，打开刚才转换之后的DEM高程数据，然后【添加】，然后【确定】，如下图所示：
12

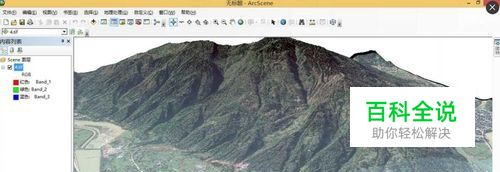

到此，三维已经生成好了，三维的图像效果清晰度和你下载的卫星图像级别有关系，高程级别越高，三维轮廓越精细，卫星图像级别越高，三维效果越清晰，另外属性框里面还可以设置海拔高度的缩放比例系数，以及精细化的程度，如下图所示：
13

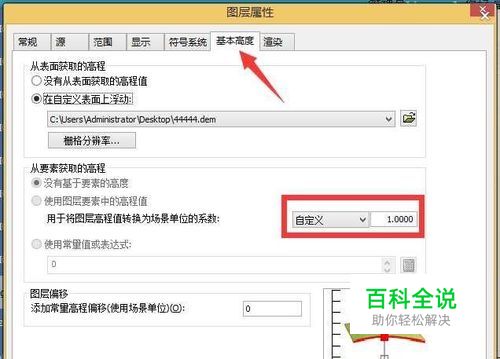

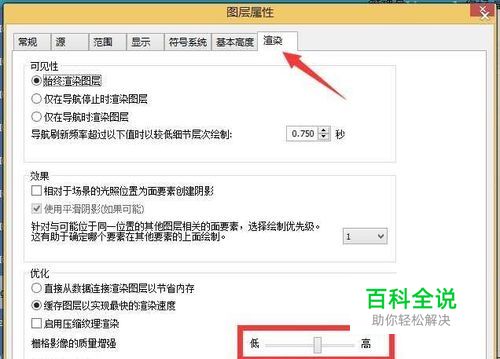

上图对话框红色框选处设置高程的缩放比例，例如设置为2，则高程放大2倍。上图中的红色框选处，设置三维的渲染效果，计算机允许的情况下，可设置为最高。
