运用CAD直线绘制不规则图形
本期小编将演示如何运用CAD的直线工具如何绘制出不规则图形。
操作方法
- 01

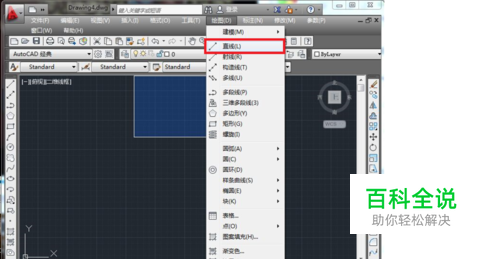

打开CAD的上方菜单栏中的“绘图”工具，在下拉在菜单中选择“直线”按钮。
- 02

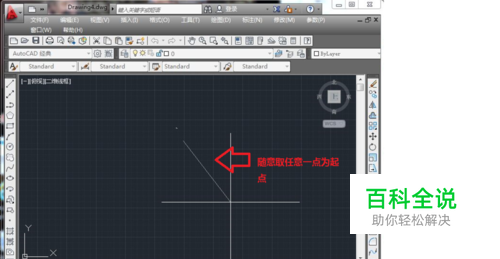

在画面上任意选择取一点作为直线的起点。
- 03

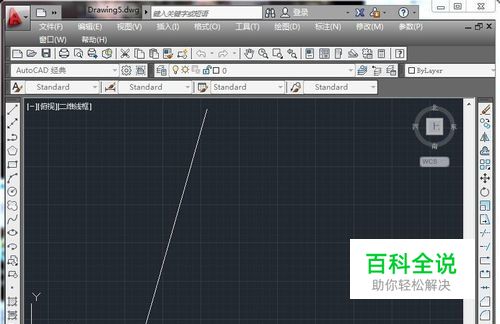

在下方命令口令中输入“20”“70”回车确定绘制出一条直线。作为该图形的第一条直线。
- 04
继续绘制第二条直线，输入“60<40”数字，回车确定绘制出第二条直线。
- 05

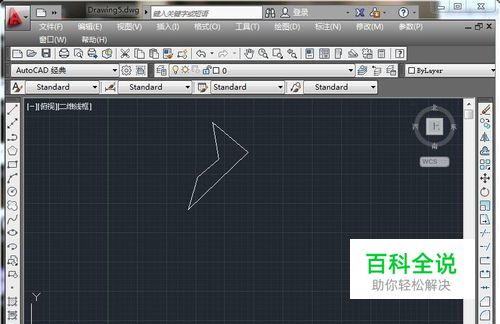

任意再次绘制第三条直线，输入“80<100”，回车确定。以及绘制第四条直线即可完成绘制
- 06
将最后一点直接连接到第一点，将图形闭合即可完成图形的绘制。这就是不规则图形的绘制方法。
