巧用CAD的缩放命令测量照片中实物尺寸
在工程应用中，很多时候我们需要得到现场尺寸，但有时候实地考察可能会有些尺寸忘记量取了，又或者一些地方因为太高等原因量不到的，怎么办呢？
我们可以在现场尽量多拍一些场地的照片，这些照片都尽量包括一些尺寸标准的参照物，例如地板砖、铁方通、角铁、人物，有这些尺寸容易得到的物品作参照，就可以用cad把照片中需要的尺寸量出来了。
下面举个例子来说明用法，网上找到的一张图片，已知的数据是图中女身高2050mm，我们用cad把男的身高，背景瓷砖的规格，棍子直径，后面围墙的高度都量出来。
操作方法
- 01

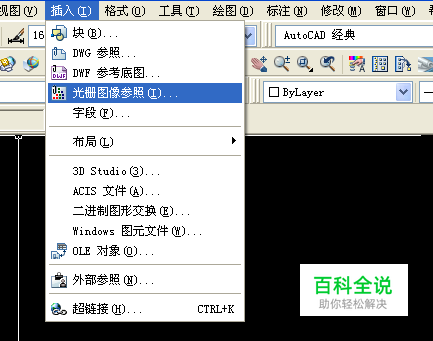

首先把图片插入已经打开的或新建的CAD文档中 在cad菜单中选择插入---光栅图象参照，然后选择图片文件
- 02

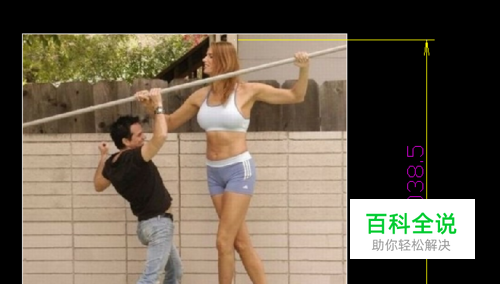

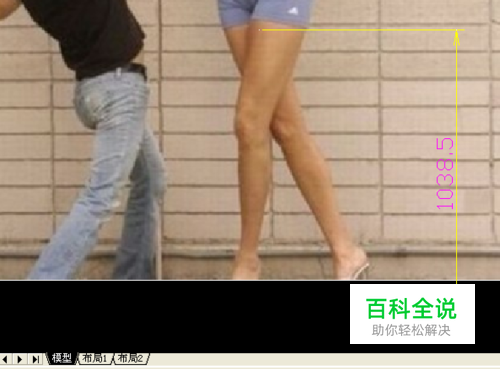

量出照片中女的身高，我们看到女的站得还是比较直的，所以目测两个点来量取即可。我的量得尺寸为1038.5，如下图。 那么原理大家就会明白了，只要把图片放大（2050/1038.5）倍，就能得到实物的真实尺寸了，那么其余的尺寸也就相应放大了。前提是这些要量的实物和女的要差不多处在同一镜头距处。而实际应用当中，我们工程拍照时，也要有意识地控制镜头角度尽量使参照物和要量的尺寸处在同一距离处，不然的话，要考虑物体远近对尺寸的影响，会影响精确度。
- 03
然后输入cad的缩放绘图命令 scale 空格，然后框选照片，再按空格。 接着随便在屏幕中点一个位置作为基点。 然后按键输入 ’cal 2050/1038.5 回车。 图片就缩放到与实物1比1的大小了。 ‘cal +空格 的意思是后面输入计算表达式，注意前面有个单引号。 然后后面用 2050/1038.5 计算要缩放的倍数。如果你量到尺寸比2050大，例如量到是3080，那么式子要改为:2050/3080，表示缩小到2050。总之把实物尺寸2050放在前面，就总是对的了。
- 04

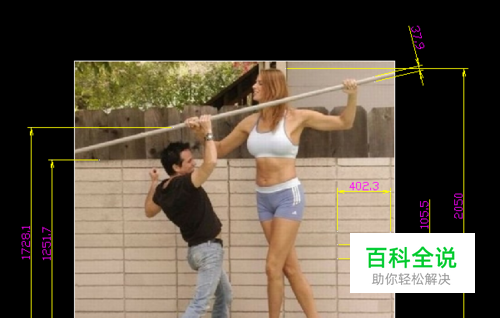

缩放完成后，再反复量取女的高度，看看结果是否接近，如果有明显差别的，再重复前面2-3步骤去调整。 然后我们就可以直接在照片上量取需要的尺寸了。 然后我量到棍子直径37.9mm，可以大致确定是35或40，男的身高1728,根据他的姿势，可以判断是1780左右。后面围墙高1251.7，可以判断是1250左右。 瓷砖规格105x400。
