CAD绘图之文字内容的查找和替换【百科全说】

CAD绘图中文字内容的查找和替换，分为单个文字对象内的查找和替换以及全图或选集内的全部文字对象的查找和替换两种。本篇以实例操作说明这两种查找和替换的使用方法，其中涉及到的相关操作供大家参考并举一反三。

操作方法

01

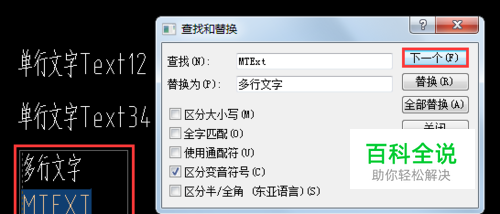

单个文字对象内的查找和替换：双击图中的TEXT文字或MTEXT多行文字，进入文字编辑状态，在右键菜单上选择”查找和替换“，显示对话框。对话框里的内容、选项和操作与Word等常用软件差不多，输入要查找的内容和要替换的内容，点”下一个“会在文字内查找符合条件的内容并跳转高亮，替换针对当前跳转到的位置，全部替换则是在整个文字内查找并替换。
02

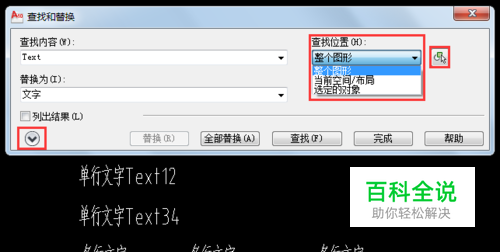

多个文字对象的查找和替换：命令行输入find，打开查找和替换对话框。左边输入要查找的内容和要替换的内容，右边有一个选择对象图标按钮，可以暂时退出对话框选择并创建文字对象选集，而在查找位置下拉框中可以选择应用的对象是整个图形、当前的空间/布局还是当前选定的对象集。此外，在下方还有一个可以展开更多选项的箭头按钮图标。在这里，可以跟着查找到的内容在各个文字对象内跳转，这个功能在一张充满大量文字的图形中会显得尤为有用。
03

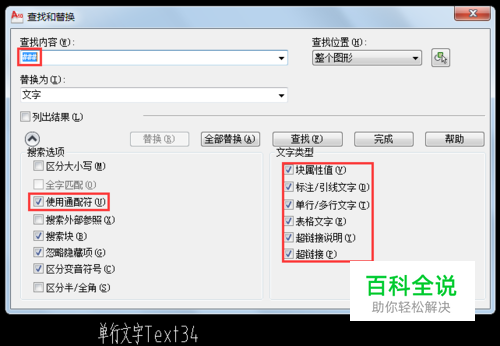

点击更多选项按钮图标，在展开面板的右侧可以看到这个命令的应用对象不仅仅是单行和多行文字，还包括块属性值、标注以及超链接中的文字，功能十分强大。展开面板左侧的搜索选项基本与Word等常用软件差不多。这里需要着重说明的是在CAD中也可以应用通配符进行文字内容的查找和替换，如图在查找框内输入”###“，表明匹配3个数字字符，则符合条件的多行文字中的数字都被选择，而单行文字中的2个数字字符不符合条件，不会被选择。
04

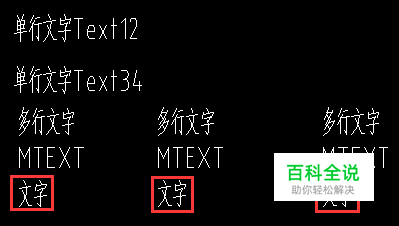

点”全部替换“并退出对话框，结果如下图，可以看到多行文字中的数字都被替换了。
05

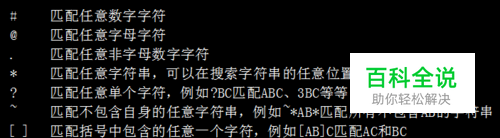

作为备忘，以下列举了可以在CAD查找和替换中使用的通配符，开始可能需要一些记忆和适应，熟练后会发现用起来还是挺方便的。
