电脑前置音频接口规范，让哑巴电脑说话的办法【百科全说】

熟悉以下音频接口规范，将让你学习到如何解决电脑无声音、软件无声音或音乐播放不发声等问题。此经验涉及到很多硬件知识，让你深入了解电脑音频构造，并在恰当的时候解决音频方面的问题。

步骤/方法

01

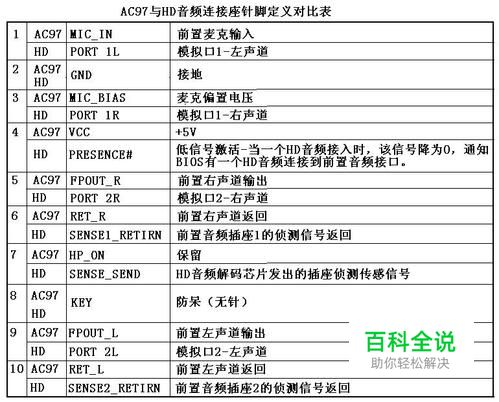

英特尔高保真（HD）前置音频接口的规范要点：高保真音频（High Definition Audio）的主要特点： 1、单工带宽就达到24MB/s，双工带宽达到48MB/s， 2、支持多通道的输入输出，支持32bit、192kHz的8声道（7.1声道）输出，支持DVD-Audio和SACD、多串流能力、杜比数字标准(Dolby Digital)和杜比THX环绕EX功能(Dolby THX surround EX)，使PC达到家庭影院级的高保真音频系统。 3、支持音频插口自动探测，只要把插头插入任意一个音频插座，就会提示该音频设备接入，可以通过软件选择该插座对应的设备。 4、在麦克风支持上面，HD Audio提供了软件降噪功能、回音设置和对多拾音器的麦克风、麦克风阵列的支持。 3-2、高保真音频连接座的针脚定义：为了与AC97兼容，高保真音频仍然使用AC97的10针连接座，如下图： HD规范对针脚做了新的定义，对部分针脚赋予新的功能。HD的针脚定义与AC97的针脚定义对比的如下：
02

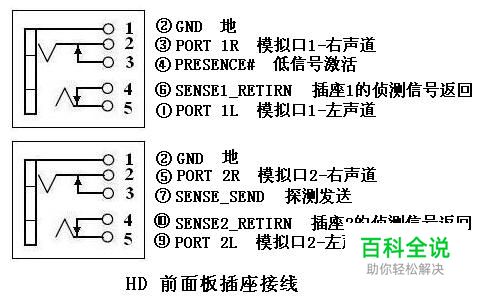

由于要和AC97兼容，10个针脚里第1、2、3、5、6、9、10虽然名字有所变化，其功能没有改变。仍然是用于音频输入/输出的。AC97规定1、3针是麦克输入，HD规定是模拟音频口1的左右声道，即可用于音频输入，也可用于音频输出。所以，1、3针仍可连接麦克输入。由于HD支持音频插口自动探测插入音频插头，就利用开关型插座的开关针脚作探测信号，第6、10用作返回探测信号，第4、7针用作探测信号。前置音频面板插座的变化： AC97规定麦克插座可以用非开关型的插座，因为这个插座专门用于麦克输入。 HD规定这个插座必须用开关型的双声道插座，因为这个插座不再是单一的麦克输入，还可以用作音频输出。前置音频面板插座接线如下图：
03

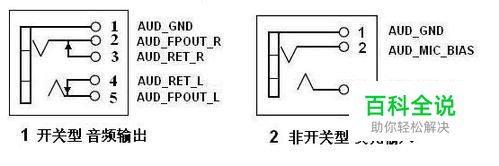

连接线、针脚名称。要点如下： 1、音频连接器连接器设计应当支持使用标准的前面板麦克和耳机。要能够直接的使用音频而不需要特别的软件。前面板音频连接器设计要支持立体声音频输出（耳机或有源音箱）以及麦克输入（一个单声道）。麦克输入（一个单声道）连接到安装在前面板上的3.5毫米微型插座。插座的芯端接麦克输入信号，外环端接麦克音频偏置信号。 2、电气连接两个前面板音频输出(AUD_FPOUT_L 和 AUD_FPOUT_R)和两个前面板音频返回 (AUD_RET_L 和 AUD_RET_R)连接到一个安装在前面板上的开关型的3.5毫米微型插座。音频信号传送路径是：当前面板插座没有使用时，主板输出的音频信号由AUD_FPOUT_L和AUD_FPOUT_R 送给前面板插座。经过前面板插座再由AUD_FPOUT_L和 AUD_FPOUT_R返回主板的后置音频插座。当前置音频插座插入耳机时，插座里连接（AUD_FPOUT_L和AUD_RET_L，AUD_FPOUT_R和AUD_RET_R）的开关断开，返回主板的音频信号就断开，后置插座无音频信号，只有前置的有无音频信号。如下图：
04

主板连接座设计主板前置音频连接座，如下图：
05

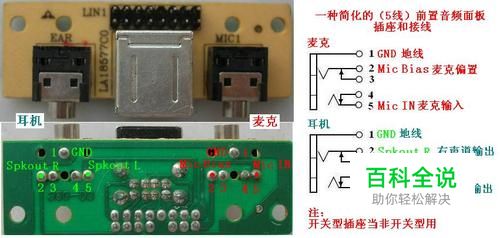

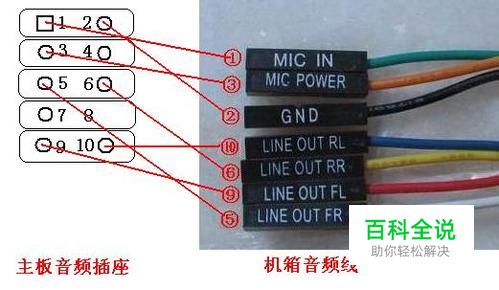

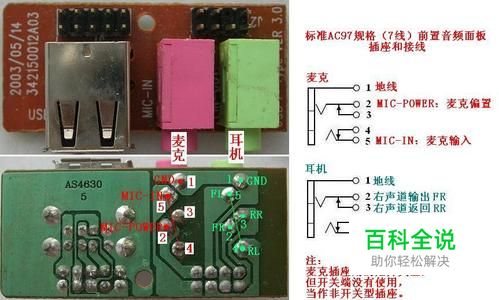

连接座的针脚分配：针信号名说明 1 AUD_MIC_IN 前置麦克输入。 2 AUD_GND 供模拟音频电路使用的接地。 3 AUD_MIC_BIAS 麦克偏置电压。 4 AUD_VCC 供模拟音频电路使用的滤波 +5 V。 5 AUD_FPOUT_R 输出给前置的右声道音频信号。 6 AUD_RET_R 从前置返回的右声道音频信号。 7 HP_ON 为以后控制耳机放大器保留。 8 KEY 无针脚。 9 AUD_FPOUT_L 输出给前置的左声道音频信号。 10 AUD_RET_L 从前置返回的左声道音频信号。连接座的跳线：如果前置音频接线没有连接到主板的前置音频连接座上，连接座的5和6，9和10针应当用跳线短接，否则后置音频插座无效。机箱前置音频插座和连接线现在看看实际的机箱前置音频插座和连接线。符合AC97标准的前置音频面板如下图：从上图可以看到符合AC97标准的音频接线有7根： 1 AUD_MIC_IN 前置麦克输入。 2 AUD_GND 供模拟音频电路使用的接地。 3 AUD_MIC_BIAS 麦克偏置电压。 5 AUD_FPOUT_R 输出给前置的右声道音频信号。 6 AUD_RET_R 从前置返回的右声道音频信号。 9 AUD_FPOUT_L 输出给前置的左声道音频信号。 10 AUD_RET_L 从前置返回的左声道音频信号。这7根线与主板的音频连接座连接方式如下图：还有简化的AC97标准的前置音频面板、插座和接线。主要是简化了耳机插座的开关线。就是说把开关型耳机插座简化为非开关型。连接线为5根，但与主板音频连接座的插针还是7根。如下图：从上图可以看到简化的音频接线有5根： 1 AUD_MIC_IN 前置麦克输入。 2 AUD_GND 供模拟音频电路使用的接地。 3 AUD_MIC_BIAS 麦克偏置电压。 5 AUD_FPOUT_R 输出给前置的右声道音频信号。 9 AUD_FPOUT_L 输出给前置的左声道音频信号。这5根线与主板的音频连接座连接方式如下图：这种简化的音频输出有一个优点，就是前后置音频输出可以同时使用。标准的四线音频接线，由于利用开关型插座的开关功能，当前置插座没有插入耳机（音箱）插头时，开关接在后置音频输出插座，可以使用后置音频输出。当前置插座插入耳机（音箱）插头时，开关就把后置音频输出插座断开，使音频输出连接在前置输出插座，后置就没有输出音频，所以前后置音频输出不能同时使用。这种简化的音频输出通过插针把5/6 9/10短接，使CODEC的音频输出同时连接到前后置音频输出插座上，所以前后置音频输出可以同时使用。
