康耐德远程IO模块调试方法【百科全说】

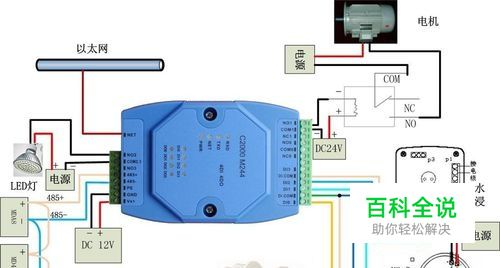

康耐德远程IO模块有多种型号，其中最常用的要数C2000 M244、C2000 MDIA等基本型号。其功能稳定深得物联网行业用户喜爱。在此我们就M244这个型号来教大家对于康耐德远程IO的基本调试方法（此处为基本调试方法，只谈基础的连通调试）

操作方法

01

在进行软件操作设置之前需要安装《IO 设备管理软件》程序。双击解压后的安装程序，在向导的指引下就可以对程序进行安装。安装完成后会在开始菜单创建一个快捷方式，链接到安装目录中的相应的可执行程序。
02

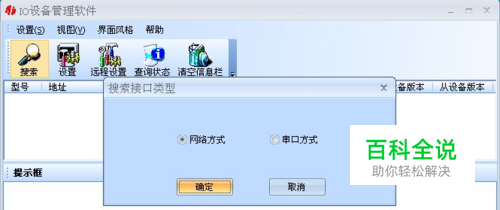

打开IO设备管理软件，软件会询问是使用串口方式还是网络方式搜索设备，如下图：
03

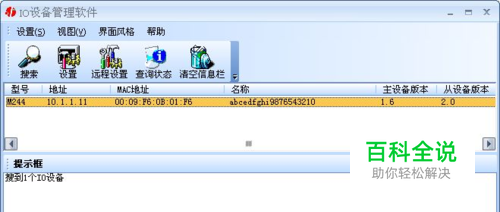

选择合适的通信方式，比如我们现在要用的网络方式。选择好相应的方式后，点击确定，设置程序就会找到我们连接本地局域网中的M244。如下图：
04

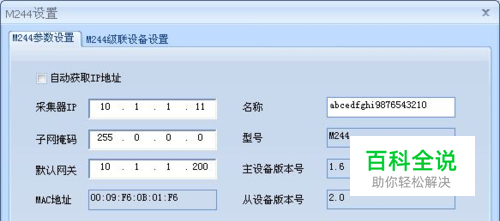

选中我们所找到的设备，点击设置按钮（或双击我们所找到的设备），来对它进行设置。在打开的设置界面中，可以设置设备的网络参数（比如IP地址，子网掩码，默认网关等）、名称、输入范围等进行设置。如果网络中有DHCP server，还可以使用自动获取IP地址。名称的可以是中文、英文、数字和下划线等，长度为20个字符。如下图：
05

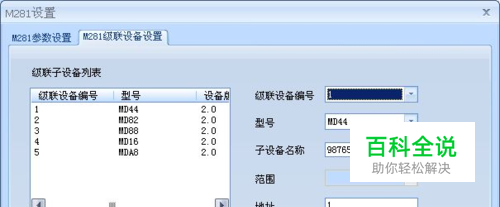

切换到“M244级联设备设置”标签页，可以对M244的级联设备进行设置。左边是级联设备列表，在右边可以添加级联设备。其中级联设备编号是一个序号，最多可以是16，因为它只可以最多级联16台设备；型号是指级联在M244下面的设备型号，可以是MD44，MD82，MD88，MD16，MDA8等；子设备名称可以中文、英文、数字和下划线等，长度为20个字符；地址是指级联在M244下面的设备的485地址，可以是1~255，但是必须要跟实际的级联设备相符。
06

设置完成后如需对设备的状态进行查询，需要重新进行搜索。 *注意：每一次点击确定，设备都会有一个短暂的重新启动的过程。
