六步教你进行CAE分析
CAE(Computer Aided Engineering）是用计算机辅助求解复杂工程和产品结构强度、刚度、屈曲稳定性、动力响应、热传导、三维多体接触、弹塑性等力学性能的分析计算以及结构性能的优化设计等问题的一种近似数值分析方法。

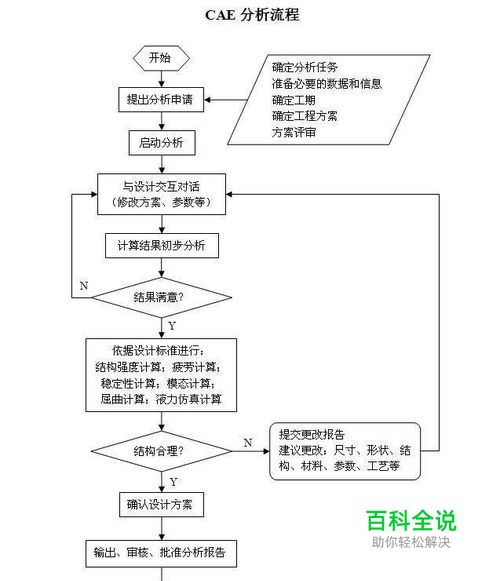

CAE分析
- 01
提出CAE分析申请，一般是需求部门提出分析申请，供给双方当面沟通分析任务及内容，如：分析对象，分析目标，分析工况，材料等基本参数数据等，有些数据无法提供的必须进行前期实验测试。
- 02
根据分析目标进行分析软件的选取，推荐使用FELAC。
- 03
分析对象的抽象化，做CAE分析通常并不是需要一模一样的分析模型，可以采用等价模型的做法，尽量简化分析模型，缩短分析时间。如对称模型，杆件、薄壁件等均可以采用简化的方式进行分析。
- 04
预分析，这步是进行粗步分析，可以作为一个定向参考。
- 05
进一步优化分析模型，得到更精确的分析结果，对比用户需求，是否满足，不满足需求重复3. 直到方案得到认可。
- 06
出分析报告，归档
FELAC 2.0 简介
- 01
FELAC2.0采用自定义的有限元语言作为脚本代码语言，它可以使用户以一种类似于数学公式书写和推导的方式，非常自然和简单的表达待解问题的微分方程表达式和算法表达式，并由生成器解释产生完整的并行有限元计算C程序。
- 02
FELAC2.0的目标是通过输入微分方程表达式和算法之后，就可以得到所有有限元计算的程序代码，包含串行程序和并行程序。该系统采用一种语言(有限元语言)和四种技术(对象技术、组件技术、公式库技术生成器技术)开发而成。并且基于FELAC 1.0的用户界面，新版本扩充了工作目录中右键编译功能、命令终端输入功能，并且丰富了文本编辑功能，改善了用户的视觉体验，方便用户快速便捷的对脚本或程序进行编辑、编译与调试。其中并行版在前后处理上进行了相应的改进。
