被天正标注样式虐了90分钟之后，给伙伴分享一下
帮助大家准确调整天正标注样式，达到自己想要的结果。这个天正也是各种脑洞，尝试了很多次，终于有了满意的结果。
操作方法
- 01

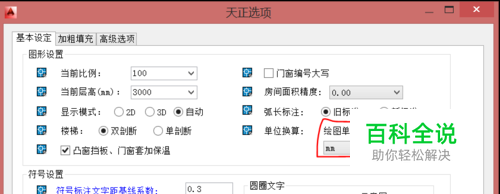

如何设置纯数字的毫米单位的标注（默认的） 因为我们拿到手的图纸可能是各种各样的格式，所以有时候需要转换回来 1'点击一个尺寸，右键，最下面一个，标注样式，按照自己需求修改，然后点击置为当前，点关闭，再画一个标注，用格式刷刷一下。 2’看到这一步说明上一步没有成功，那么现在点击天正工具条最上面的设置，天正选项看看你里面的单位换算是不是如下图1，如果是mm m,就要改成如下图。 3'竟然还不行吗?还有终极法宝：新建一个文件，画一条标注看看是不是你想要的格式，（一般都是默认的）然后把所有文件拷贝到新文件里面！如果还不行，看看是否旧文件的样式和新文件样式同一个。（我就是这么解决的，同一个样式，怎么改都不行，考到新文件，瞬间OK）
- 02

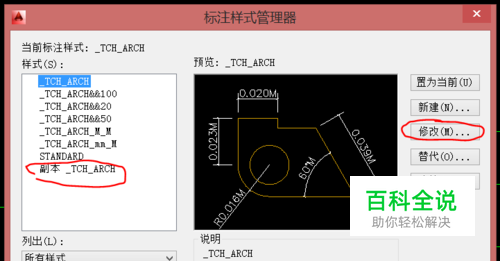

如何将9000这样的样式改为9，9.0，9.00，9.000，9.0m等等 首先，先将图1红框改为mm m,然后再试试标注，不用改样式，一般直接就是米单位的尺寸。如果不是，再改一下样式，这个没什么难度很好改，只是很多伙伴不知道改单位换算哪里。 或者！也可以不改单位换算，因为可能有多种比例标注，一刀切不太合适，那么，还有第二种方法，打开标注样式，如图2，修改第一个蓝色的那个样式，不要觉得我新建一个比较好吧，之类的，新建的根本不会有效果，不信你就自己试试或者是我的天正很傲娇。
- 03

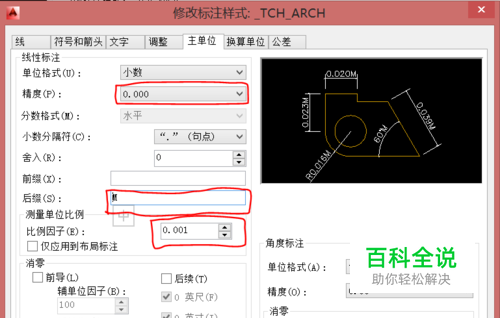

看下图，调整红框里面的数值，小数点后这个很容易懂了，比例因子就是，图上100，要显示0.1，就填0.001也很容易懂，后缀是自己加的单位。 以上基本就是所有的亲自摸索的各种方法，祝你成功~
