本文主要介绍了ArcMap 地图的编辑包括新地图创建，数据层操作，数据符号化以及数据层标注等，通过实验介绍如何根据制图目的有选择性地进行地图的制作，体验了如何将地图显示更美观更直接，同时也介绍了arcmap的制图输出，包括制图版面的设置，辅助要素的设置，地图标注的添加，添加地图的一些整饰要素如格网线，图例，指南针，比例尺等并对它们的样式进行修改和调整。
本文以制作一张土地利用现状图(以自己数字化的数据为基础)和制作一张福建省县域社会经济专题地图（如人均、GDP分布图、人口密度图、三次产业构成图等）为例子介绍。总之专题地图是根据专业的需要，突出反映一种或几种主题要素或现象的地图，当确定了数据后，比较重要的一步就是地图的符号化，它决定地图将要传达的信息，应该根据和理论做好这一步。

方法1：制作土地利用现状图

01

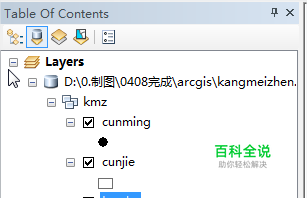

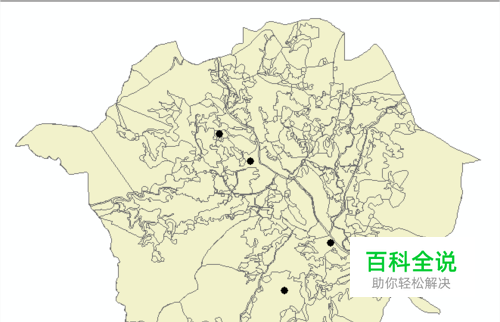

在arcmap中加载图层，并设置地图布局视图：：
02

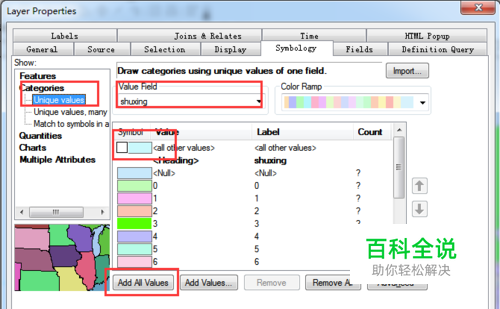

地图的符号化：在图层列表面板中右键点击图层，选择Properties，在出现的Layer Properties对话框中，点击Symbology-符号选项页，渲染参数设置为：Categories-类别－>Unique Values-唯一值，Value Field值设置为：shuxing。点击Add All Values，将<all other value>前检查框的勾去掉。
03

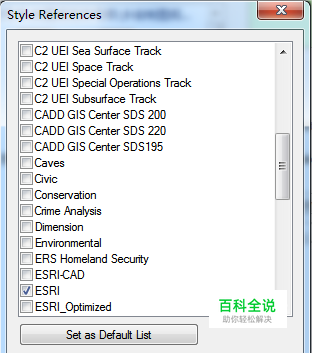

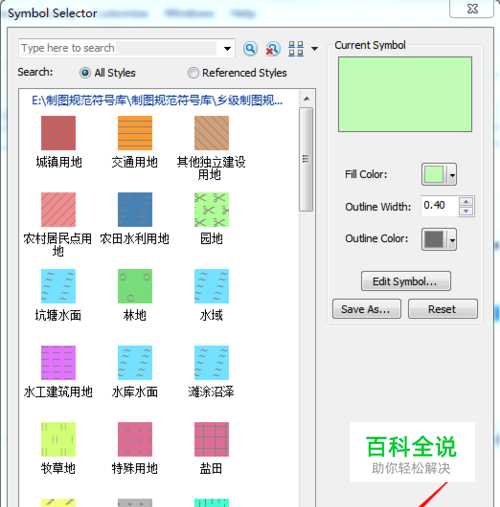

这时需导入我们自己的符号库，点击值中的颜色，（因为之前已导入，所以已显示出来），选择添加样式到列表里，选择土地利用现状图：
04

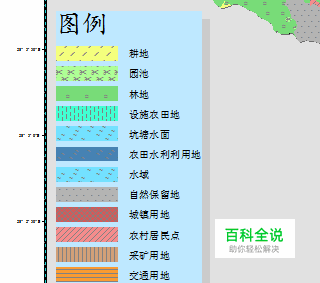

导入之后就可对颜色进行调整设置为我们需要的土地类型种类，修改后的土地类型图例：
05

接着设置注记和标注，选择以相同方式为所有属性加标注，同时设置字体格式和大小。
06

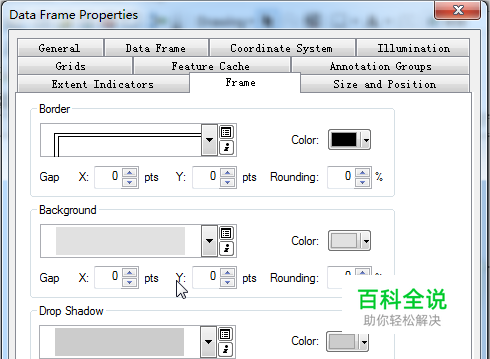

接着更改制图模板：右击图层选择page and print steup，设置页面格式为A3，右击页面选择properties设置数据框色彩和属性，
07

可以设置边框的样式和颜色以及背景色和下拉阴影，选择边框样式和颜色，设置背景颜色
08

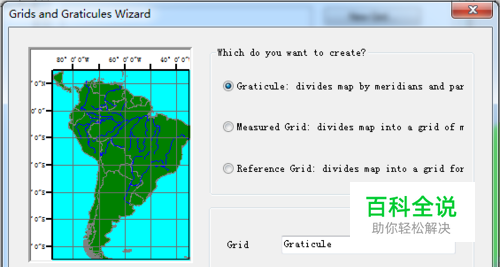

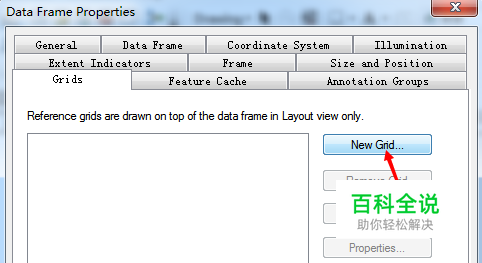

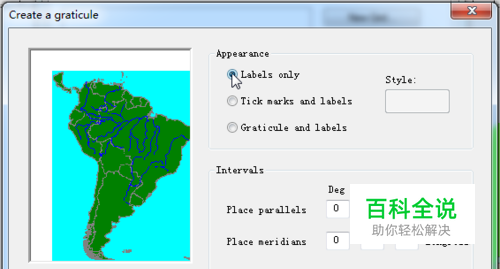

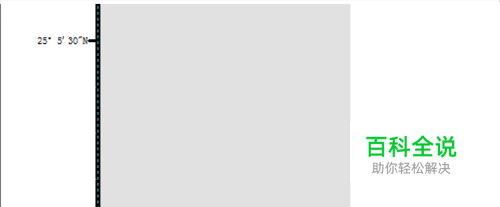

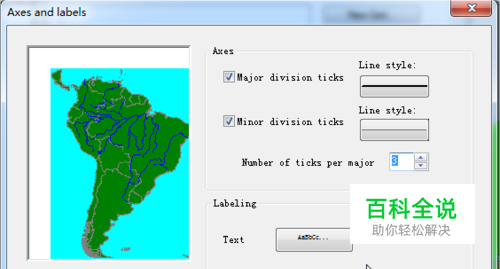

添加网格线，同样是右击选择properties，选择创建Graticule(经纬网格)，另外两个是方里格网和参考格网，选择labels only(仅标注)，设置轴和标注，下一步，设置好的格网：
09

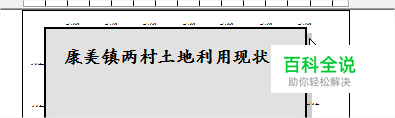

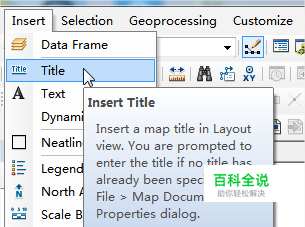

地图的整饰：添加标题，指南针，图例和比例尺。点击Insert选择 Title，右键，弹出Properties对话框，可修改地图标题的属性，设置合适的字号、字体(点Change Symbol，在弹出对话框中修改)
10

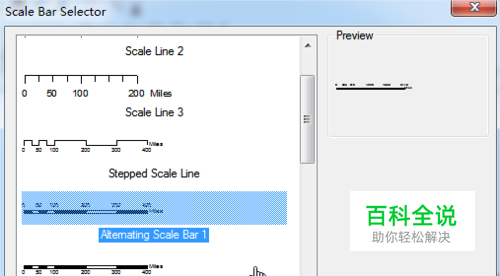

比例尺：选择Insert点击Scale Bar，可以选择比例尺样式，及设定比例尺参数(点击Properties按钮，在弹出的对话框中设置)，再调整比例尺属性，双击比例尺即可，如下图所示：
11

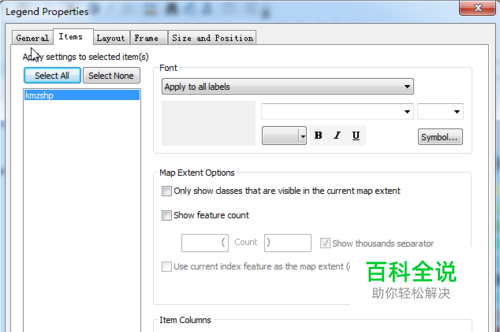

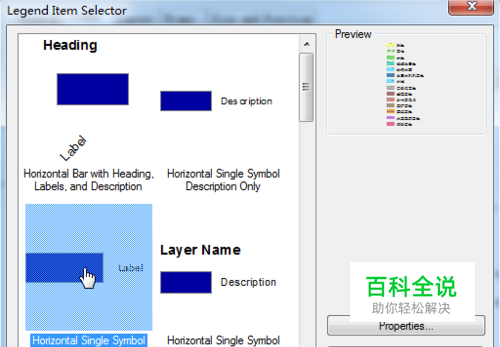

添加图例：制图元素――图例通过执行菜单命令：[Insert]>>[Legend-图例]，向地图版面中加入图例，使用[Legend Wizard-图例向导]设置图例各种参数，双击图例可以调整图例样式，点击style，更改图例样式:
12

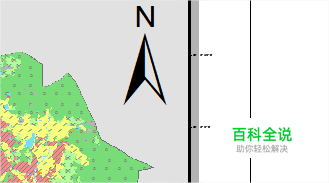

加入指北针：
13

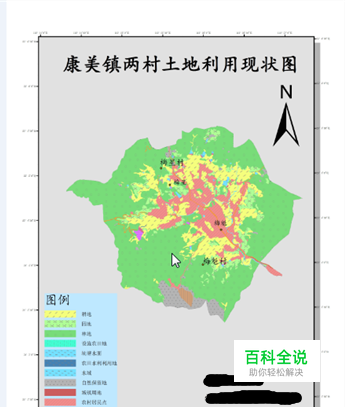

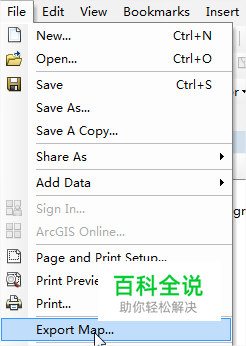

输出地图：制作好的地图可以导出为多种文件格式：比如JPG，PDF等。执行菜单命令：选择File点击Export Map，保存为jpg格式，并可设置分辨率

方法2：制作福州专题地图：

01

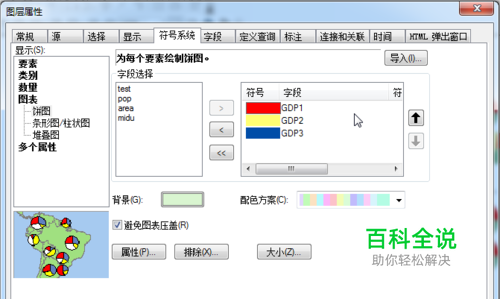

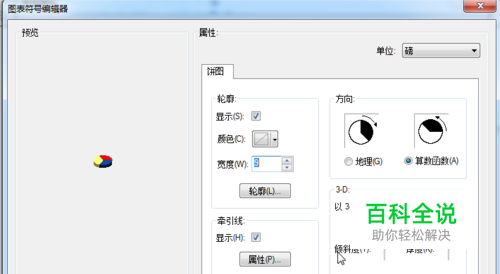

因为地图整饰部分步骤和上副图相同不再重复列出，下面主要写出不同的一些主要制图步骤。地图符号化：因为要展示三个GDP的比例，我们选择比例符号，在图层属性中选择图表，再选择饼图，设置饼图为三维显示：
02

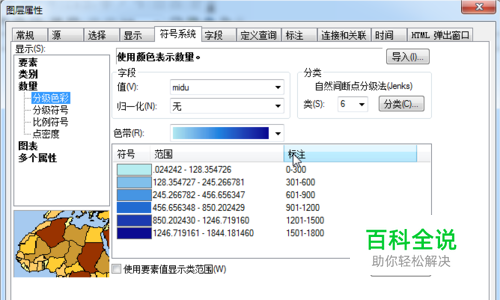

然后是人口密度的符号化：选择数量中的分级色彩，并可修改标注：
03

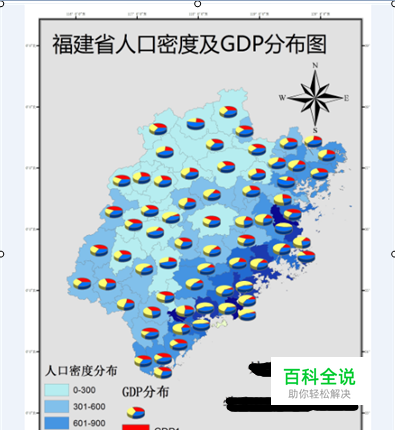

网格线，指南针，图例，标题等的方法和第一幅图相同。制图成图效果预览：
