Altium Designer哪里下载和导入元件库_图文教程

Altium Designer是电子工程师必备的原理图及pcb设计软件,
这边教大家如何下载库文件以及安装库文件,Altium Designer公司提供了齐全的库文件,所以笔者
强烈建议使用官方库文件。
提示:
这个方法在适用各个版本的Altium Designer。

库文件的下载

  • 01

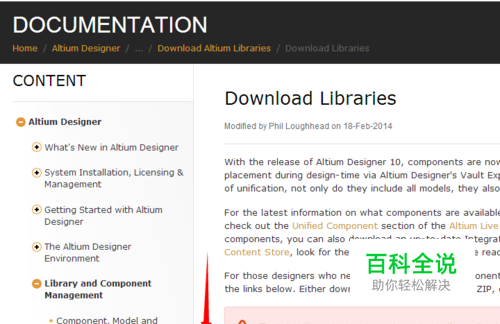

    我们需要从官网下载元件库,我们先进入网址,然后向下拉: techdocs.altium.com/display/ADOH/Download+Libraries

  • 02

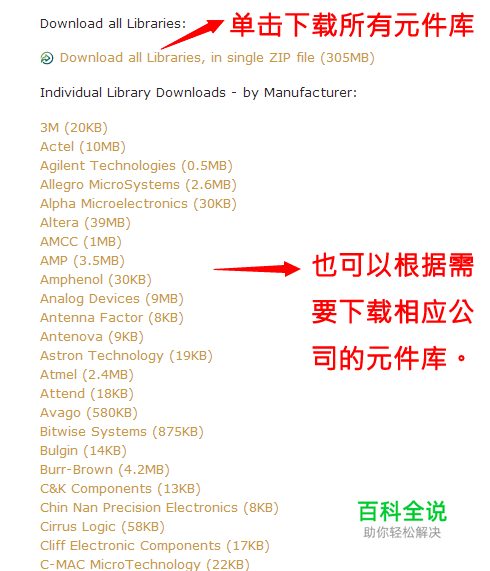

    这里便是我们需要的元件库了,我们单击” Download all Libraries,in single ZIP file“则下载所有元件库。我们也可以根据需要选择相应的元件库下载,比如Atmel,Altera,AMP等等。

  • 03

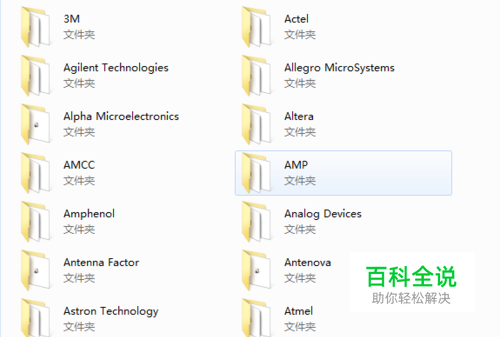

    我们这边选择下载所有“ Download all Libraries,in single ZIP file“,下载下来后是一个ZIP压缩包。我们对其进行解压,解压出来总共有107个文件夹。

库文件的安装

  • 01

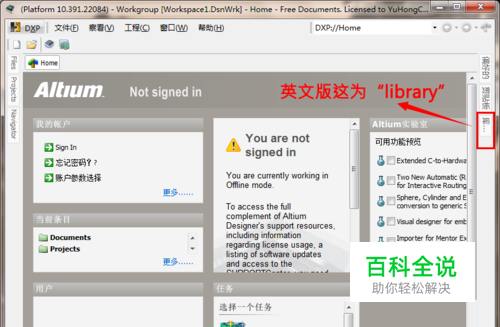

    打开Altium Designer,留意右边侧边栏的” 库“,单击:

  • 02

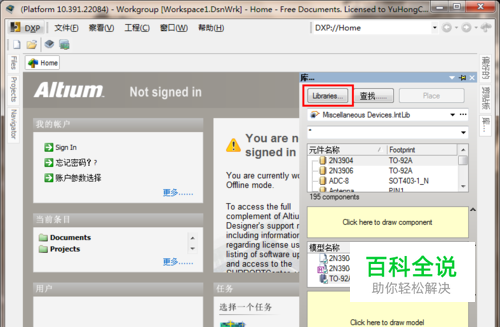

    单击” Library“:

  • 03

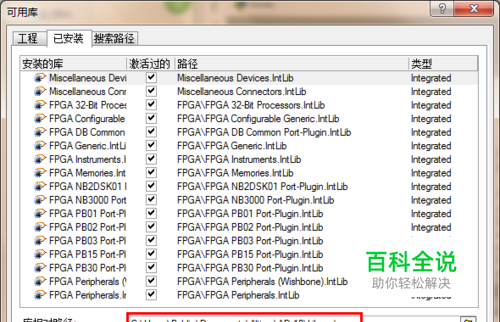

    复制元件库默认路径: C:\Users\Public\Documents\Altium\AD 10\Library\ 提示:不同电脑路径可能不同。

  • 04

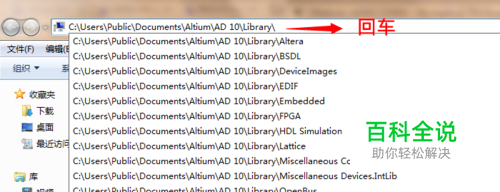

    打开我的电脑,粘帖到地址栏,然后回车,打开库默认的存放路径:

  • 05

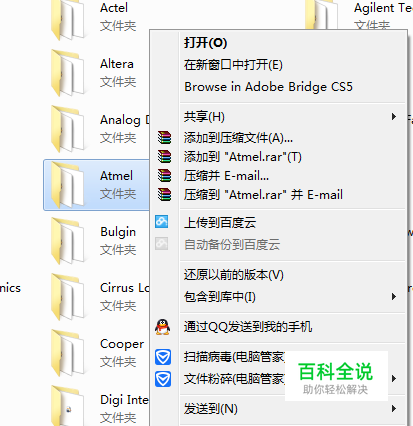

    复制我们刚才下载的元件库,笔者使用到Atmel的元件比较多,其他不常用,所以仅仅复制所下载元件库中Atmel文件夹,然后粘帖到库默认的存放路径

  • 06

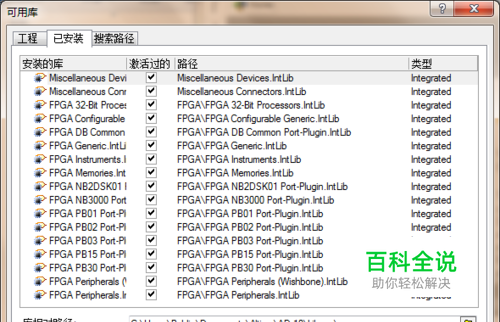

    再回到AD,再次打开 ”库“>>”Library“,点击安装:

  • 07

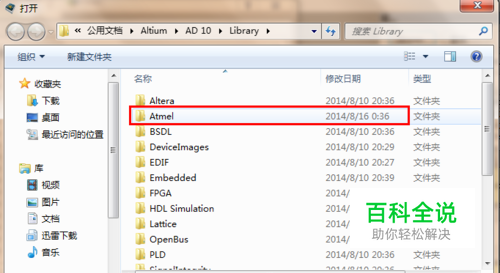

    选择你复制进去的文件夹(笔者这边选择Atmel):

  • 08

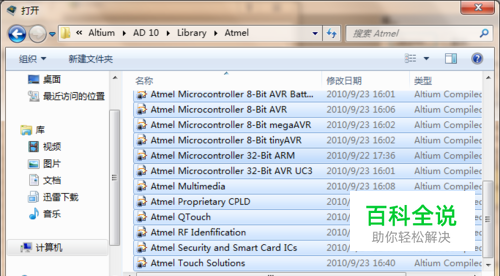

    单击打开,选择所有Atmel文件夹包含的元件,单击打开。

  • 09

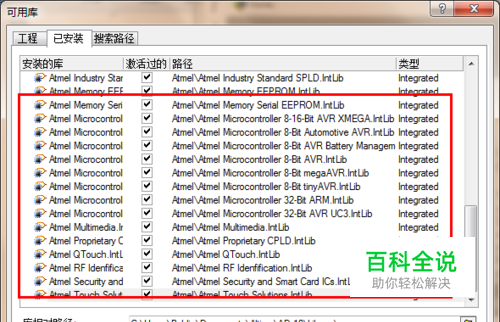

    大功告成,我们可以看到我们所导入的Atmel公司的元件库:
