广联达如何布置孔洞边放射筋
广联达BIM钢筋算量软件，算是业内主流的钢筋算量软件了。关于这款软件的使用问题，有许多值得探讨的问题。
今天我们先一起梳理下如何布置孔洞边的放射筋。如果大家有更好的方法，欢迎留言或私信我，大家一起探讨。
操作方法
- 01
首先打开广联达BIM钢筋算量软件，然后找到需要布置孔洞边放射筋的建筑模型。
- 02

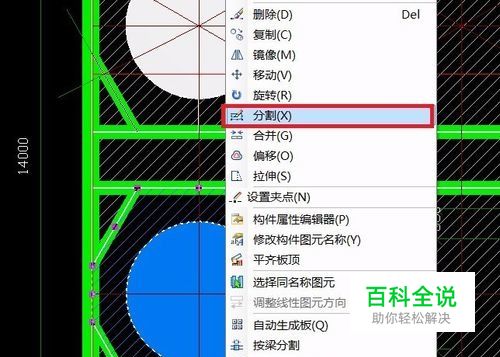

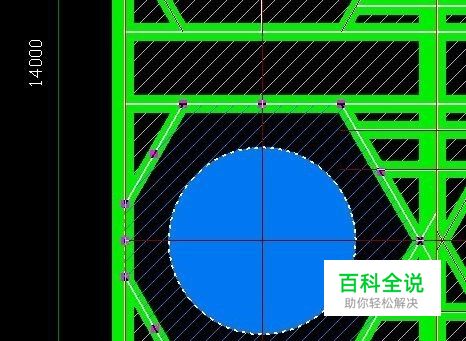

选择需要布置孔边放射筋的现浇板。然后右键单击，选择“分割”。
- 03

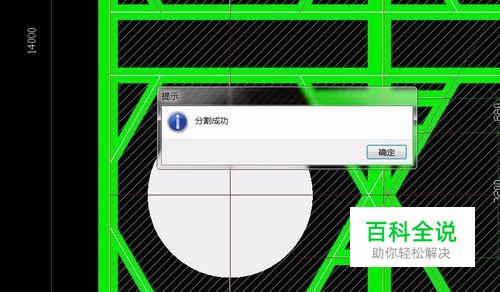

将现浇板沿圆心纵向或横向分割成两块板。
- 04

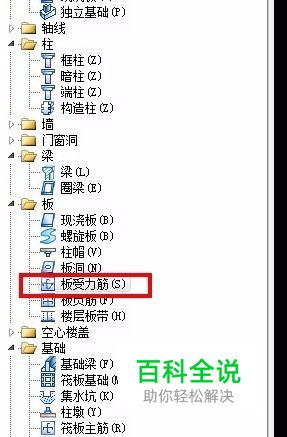

接着来到“受力筋”板块，找到定义好的钢筋“孔洞边放射筋”。
- 05

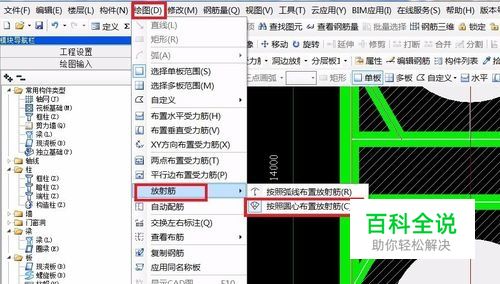

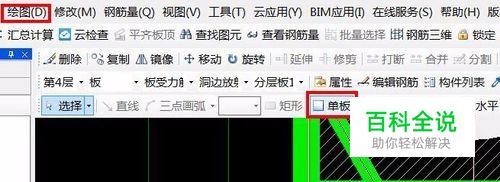

选择“单板”布置钢筋。然后选择“绘图”工具栏-“放射筋”命令组-“按圆心布置放射筋”命令。
- 06

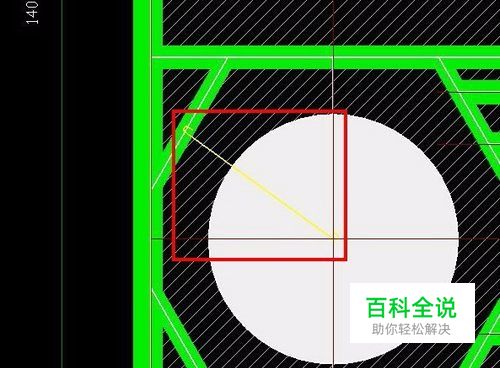

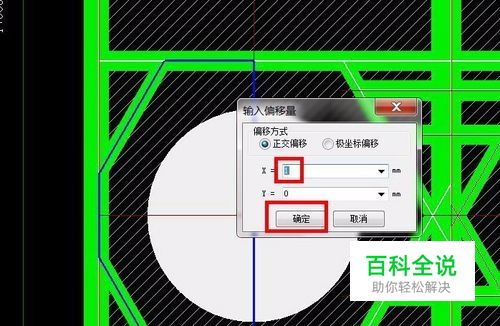

接着就可以选择分割后的半边板。根据提示下一步选择圆心，这个时候要按住Shift，然后点击圆心，x向板外偏移1单位。因为广联达要求圆心必须在板外，所以需要稍微偏出去一点。
- 07

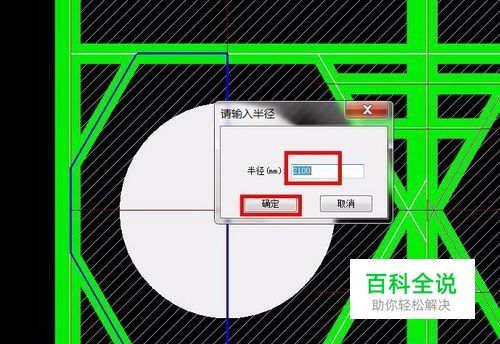

最后根据图纸尺寸输入半径。然后确定。用鼠标点击布置钢筋的板，就可以看到板筋的图标已经出现在板上。
- 08

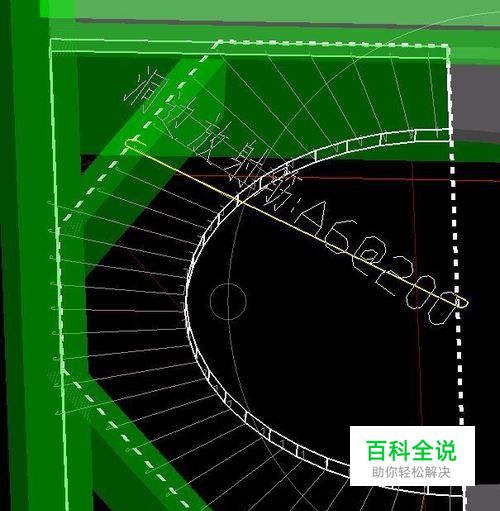

虽然在程序中看起来，板筋好像布置在孔洞内了。其实用钢筋三维检查可以看到，钢筋布置的很好。
