怎样在VS2013/MFC中使用TeeChart绘图控件【百科全说】

TeeChart作为一款强大好用的绘图控件，通过它可以绘制出各式各样的图表，包括2D的，还有3D的，绘制的图表美观实用，这里主要讲述如何在VS2013/MFC中使用TeeChart控件，顺便说一下在VS2013中如何创建MFC项目。

操作方法

01

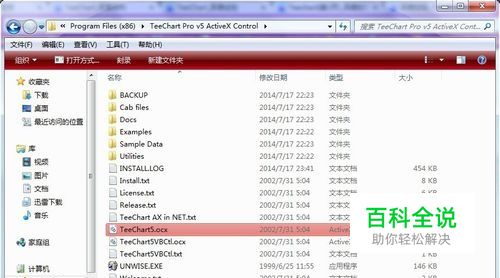

在网上下载TeeChart控件并安装，安装自然不用多说，安装完后找到安装路径（带有TeeChart5.ocx文件），复制当前路径
02

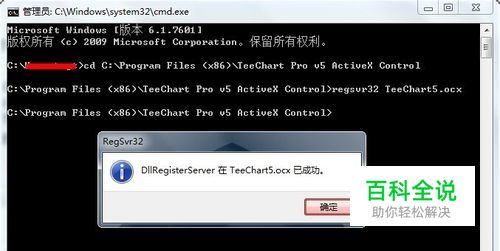

安装完后需要对控件进行简单的注册，打开cmd，通过cd指令并粘贴原来复制好的路径，转到软件安装好的目录；接着输入：regsvr32 TeeChart5.ocx，然后弹出对话框提示注册成功
03

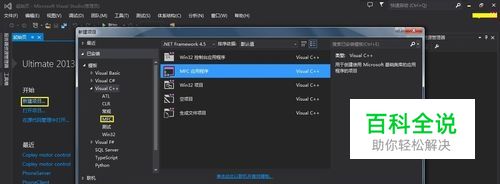

注册完毕，打开VS2013，新建一个MFC项目，在VC++栏中找到MFC项目，选择好项目存放的目录并填写项目名称
04

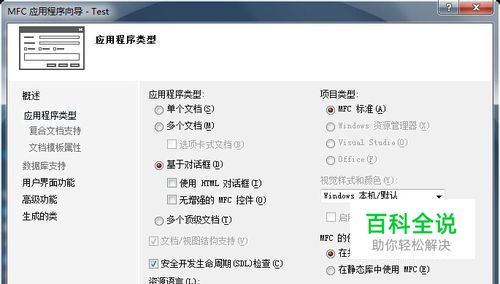

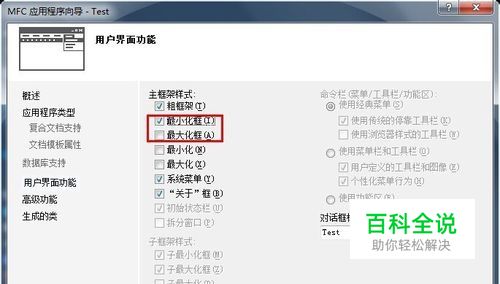

接着是创建向导，只需修改选择“基于对话框”模式，至于“最小化框”和“最大化框”随各自情况选择，其余的默认点“下一步”即可
05

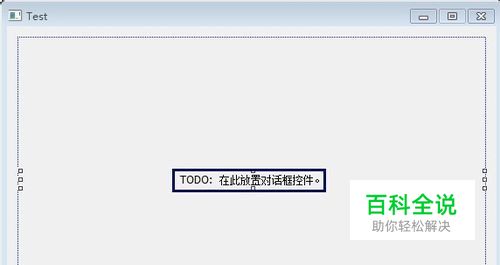

将默认生成的三个控件按delete键删除
06

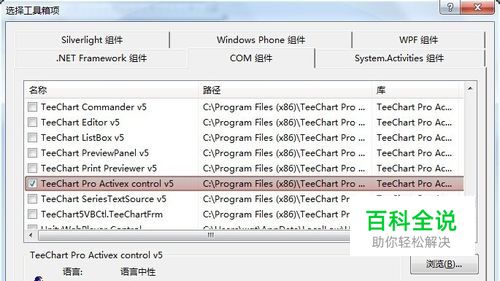

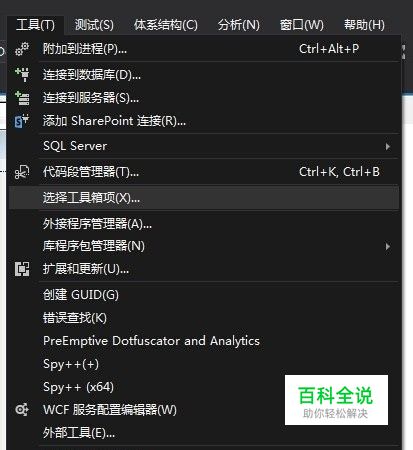

接下来导入TeeChart控件，选择“工具"-》"选择工具箱项"-》"COM组件"，找到"TeeChart Pro Active control v5"并选中它，点击"确定"
07

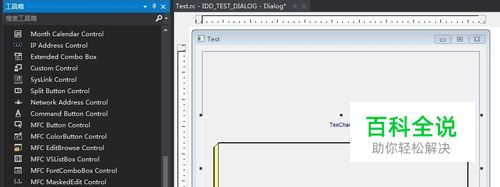

在工具箱中找到“TeeChart Pro Active control v5”控件并拖放到对话框上，适当调整控件大小
08

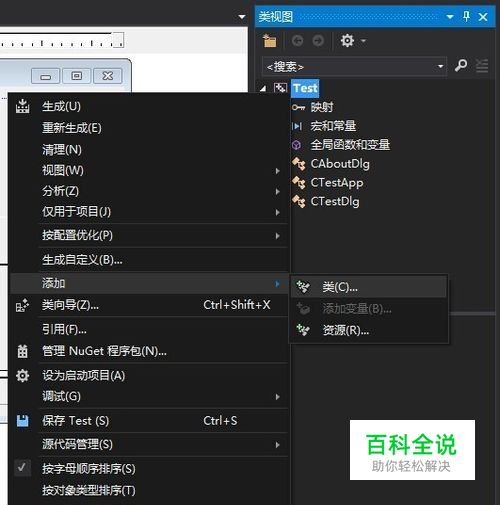

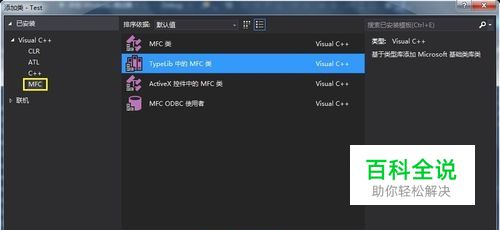

控件已经导入了，接下来需要添加相关的“类”和“变量”，首先添加类。在“类视图”中右键项目名称，选择“添加”-》“类”；然后选择“MFC”项中的“TypeLib中的MFC类”，点“添加”。
09

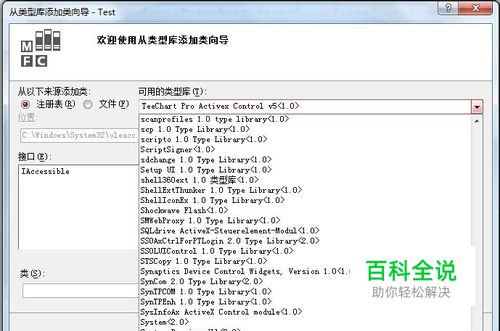

在注册表的可用类型库中找到"TeeChart Pro Active control v5<1.0>",这里不需要一直下拉慢慢找，只要输入"tee"就可以直接选中
10

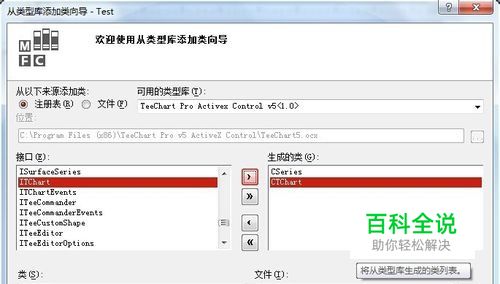

在“接口”中选择所需的类，Teechart控件包含很多类，CTChart是必须的，对应的接口是“ITChart”，其他类包括CSeries、CAxis、CAxes、CTitles等等，这里仅以“CTChart”和“CSeries”为例，选择“ISeries”、“ITChart”。确定以后可以在类视图中看到新添加的两个类。
11

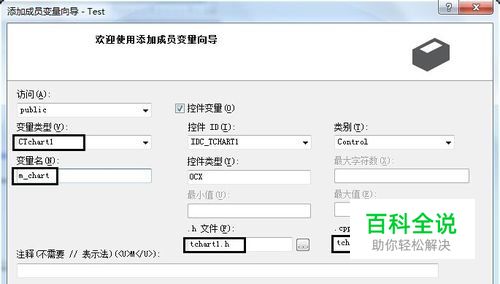

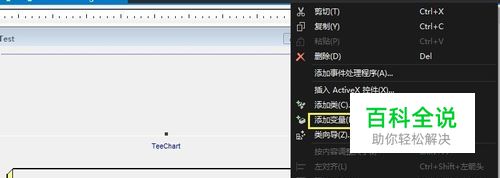

接下来需要对控件关联变量，对控件右键选择“添加变量”，选择默认的控件类型，属于类“CTchart1”，对变量进行命名，这里命名为"m_chart"，这样类和变量就关联好了。
12

项目中会多出一个tchart1.h文件和tchart1.cpp文件，在对话框类的头文件CTestDlg.h中会有“CTchart1 m_chart;”的变量定义，但是CTestDlg.cpp文件中对话框类的构造函数会多出一句“, m_chart(0)”，需要把它删除，否则会编译出错。这样前期准备工作就完成了

控件绘图示例-绘制随机曲线

01

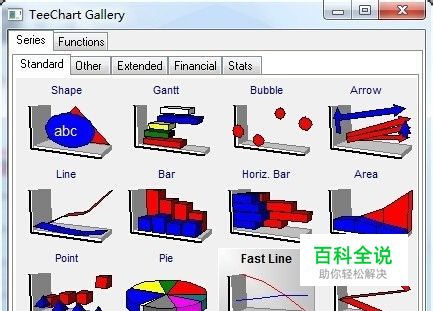

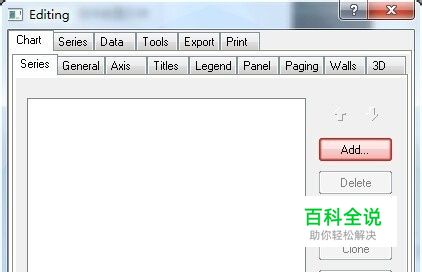

双击对话框中添加的Teechart控件，弹出对话框，选择“Add”添加图表，在弹出的对话框中可以看到很多图表类型，这里选择最简单的“Fast line”，并取消“3D”，选择“Fast line”下选的“normal”系列，其它选项暂不多说，点击“完成”会生成series0
02

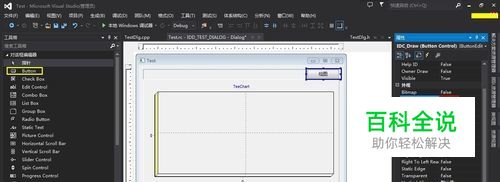

添加一个按钮，修改属性“Caption”和“ID”
03

双击按钮自动生成按钮点击事件处理函数，编辑函数，注意添加CSeries.h头文件，用AddXY函数进行绘图，第一个参数表示横坐标，第二个表示纵坐标，和面两个默认NULL就行。 void CTestDlg::OnBnClickedDraw() { // TODO: 在此添加控件通知处理程序代码 CSeries lineSeries = (CSeries)m_chart.Series(0); lineSeries.Clear(); for (int i = 0; i < 100; i++) { lineSeries.AddXY((double)i, rand(),NULL,NULL); } }
04

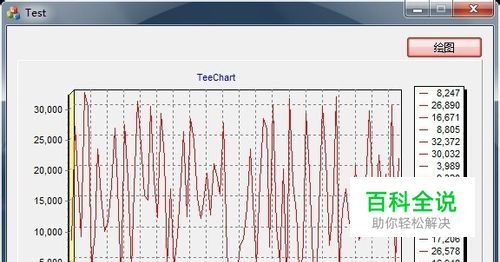

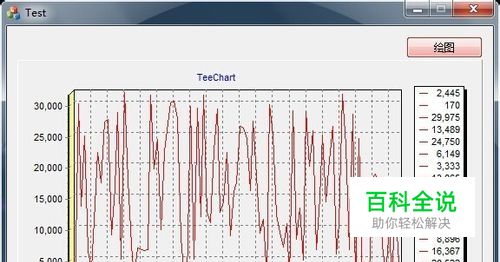

这样，一个简单的Teechart应用程序就完成了。Teechart功能很是强大，也很方便，许多功能可以双击后进行设置，希望对大家有所帮助。
