卡侬音频线的制作方法
在上一篇中，小生lqdn2010和大家分享的常见的音频接头，今天我们一起来看看如何制作卡（平衡）音频线的制作。
操作方法
- 01

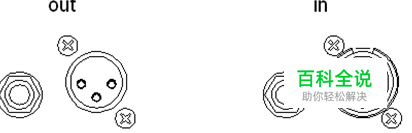

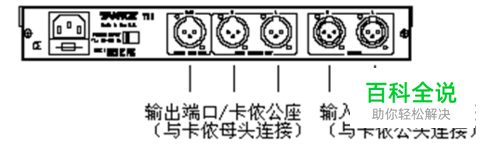

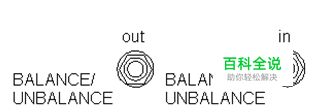

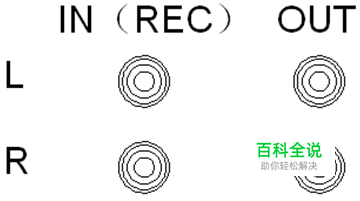

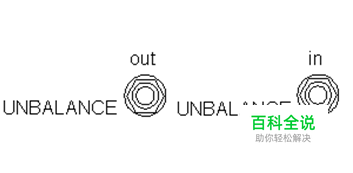

平衡信号线材包括：卡侬线（公对母、公对公、母对母、）、卡侬（公、母）对大三芯、大三芯对大三芯；非平衡信号用线材包括：大二芯对大二芯、莲花对莲花、大二芯对莲花。平衡与非平衡插头也可在一根线材上使用，即平衡信号转非平衡信号用线材如：卡侬（公、母）对莲花或大二芯插头，大三芯对莲花或大二芯插头。 下面是常见的几种接口图形
- 02
以话筒线为例制作一根卡侬线
- 03

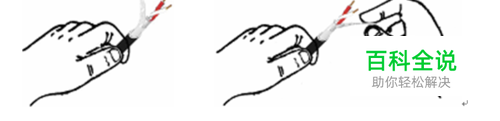

第一步，剥线： 在剥线前，要将电烙铁通电使之升温。先选择一根话筒线用偏口钳在距离一端约2.5厘米处剥去外层橡胶护套层、拨开屏蔽层、去除棉纱填充物（音频连接线无棉纱填充物），只留下带护套层的两芯及屏蔽层。再用剥线钳或偏口钳在距每根芯的0.5厘米处刨去每根芯线的护套层露出铜质内芯，再用手将屏蔽层拧扎结实。
- 04

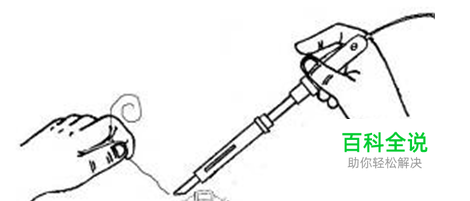

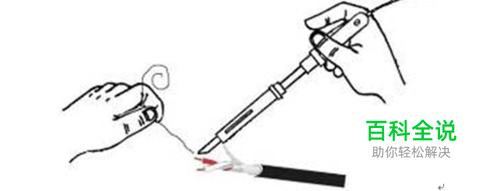

第二步，线材粘锡 将电烙铁沾焊锡涂抹在线材的铜质两芯和屏蔽层，屏蔽层涂抹的焊锡与两芯一样。
- 05
第三步，拆卡侬头、粘锡 把粘好锡的线材及电烙铁放置一旁趣出一只卡侬头（公、母头都可以），折下底盖、拆掉线卡及外壳取出内芯。用上面的方法在卡侬头内芯的三个焊接点上粘锡
- 06

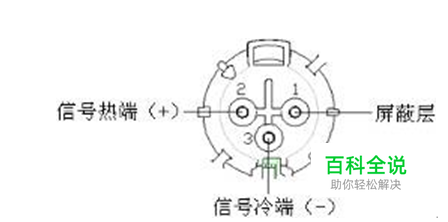

第四步，焊接 把卡侬头的底盖、线卡套入线材，将“红色护套的芯”与卡侬内芯上的焊接端“2”焊接；将“白色护套的芯”与卡侬内芯上的焊接端“3”焊接；将“屏蔽层”与卡侬内芯上的焊接端“1”焊接。将焊接好的内芯插入卡侬头外壳，插紧线卡，拧上底盖后线材的一端就焊接好了。采用同样的方法焊接线材另一头，如以焊接的是“公头”另一头就焊接“母头”。 须注意的是如已焊接好的一端“红色的芯”焊接的是卡侬内芯的焊接点“2”，那么“红色的芯”另一端的也应焊接在另一端卡侬内芯的“2”端点上，依此类推。也就是说同一根芯的两端应焊接在两个头的同一焊接点上，卡侬头内芯的焊接端“1”始终与话筒线或音频连接线的“屏蔽”焊接在一起
