cad中如何画螺丝孔，cad如何阵列圆？
autocad 是我们常用的一款绘图软件，有时候我们需要通过它绘制一些简易的平面的螺丝孔图形，这就需要用到阵列圆的知识了。特别是有一些行业很需要，如PCB，Surface Mount Technology （SMT）模板等行业。如下图，绘制一个直径为0.5mm大小的螺丝孔，每两个之间的中心距离是1.0mm，围绕一个直径为6mm的圆环阵列，那么该如何操作呢？下面具体会分享几种常用的办法教你如何做。
方法一，常规办法
- 01

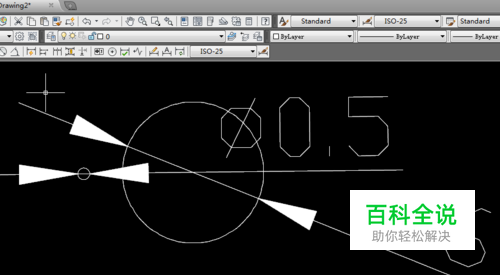

一般情况下。先将直径为0.5mm的小圆的圆心和直径为6mm的大圆相交。如下图。
- 02

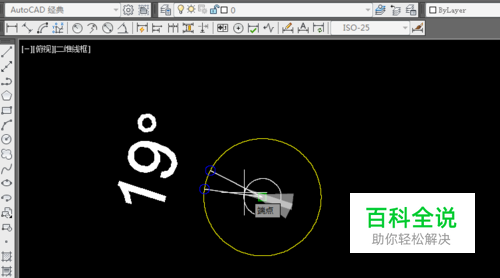

这时，就可以通过圆形阵列了，不过要先算出阵列角度，或者直接将大圆平分，再一个个移动到上面。这样就会显得比较麻烦。如下图，计算出两个的角度。这样就可以通过角度进行阵列了。显然这种都比较麻烦，一旦小圆的数量多了，就显得很浪费时间了。 本篇经验重点分享一下方法二中的块命令的快捷操作。
方法二——块的快捷运用
- 01

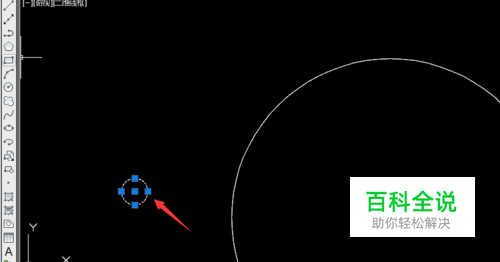

当然了，上面的办法，有一点麻烦。如果用到块就很容易了。如下图，先选择小圆，输入块的命令B（b）。
- 02

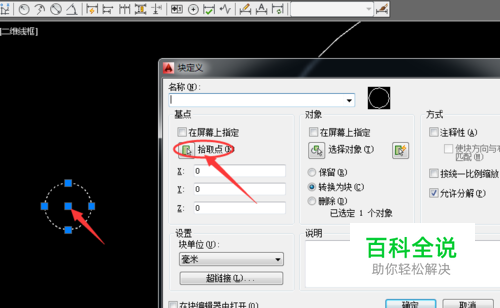

这时在实行块的命令后，在弹出的块命令中，有一步很关键的，如下图。 一定要选择拾取点，记得选中圆的中心。
- 03

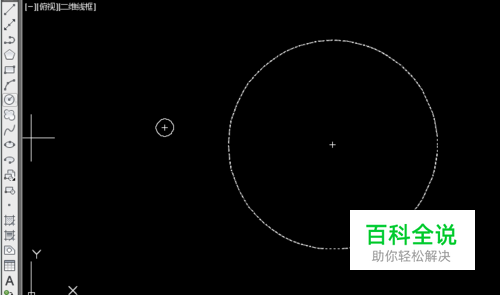

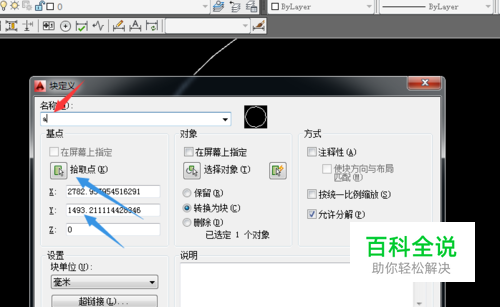

这时，在拾取点那里就有坐标出现了，如下图，给块命名。如 a。再选择确定就可以了。
- 04

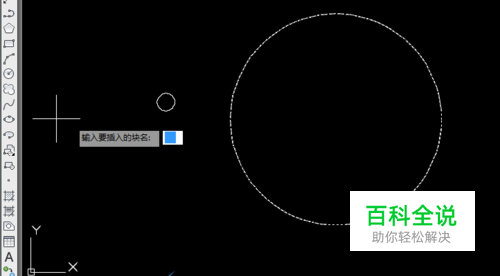

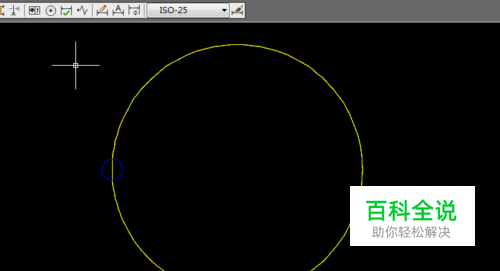

这时候，输入定点平分的快捷键，ME（me）（MEASURE的缩写。） 如下图，选择直径6mm的大圆。这时，在左下角的命令行中选择块，输入刚才命名的块名 a 。
- 05

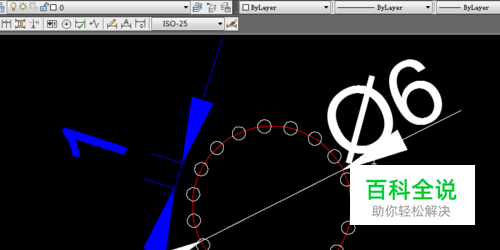

接下来，记得选择对齐块（Y）和输入两个相邻小圆的中心距离1.0。如下图。
- 06
那这样就成功了。有时候当要求可能是几圈圆，无非重复上面的步骤而已。
