光伏10串5并怎么连接

光伏板，是个很大的范围种类比较多，但是关于串并联却是相同的，其实也同普通电池方法。唯一区别是加入放倒流二极管

操作方法

  • 01

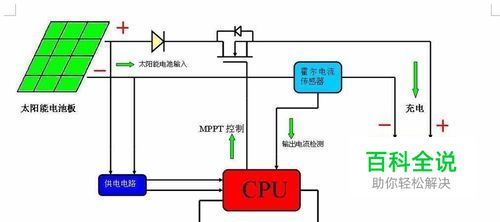

    单块板，总的太阳能电池板应用经典电路图。

  • 02

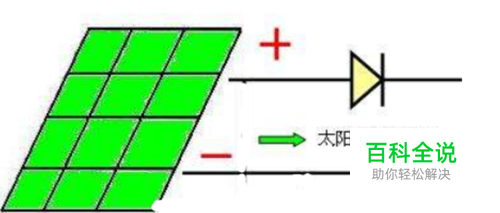

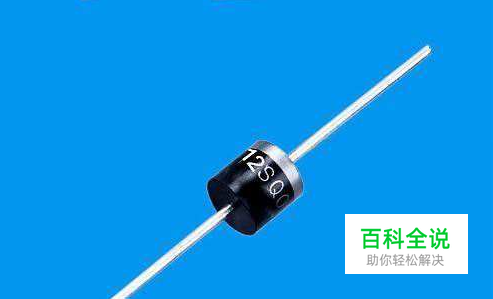

    在输出路上加单向二极管，等效于 单节电池。 二极管接法，白条为就是图中的一竖，按下图方向接法即可。

光伏-串联（太阳能电池）

  • 01

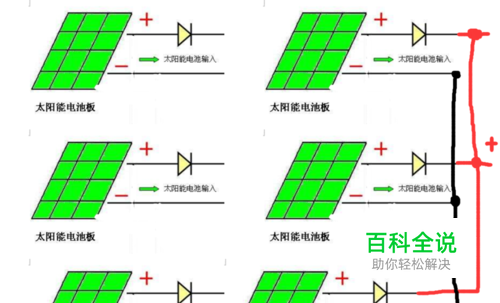

    下图左边，队形排列，前后正负极相连，头尾正负极为输出。

  • 02

    串联，增加电压。计算方法，例如单块电池0.5V1A，如图接法，输出1.5V1A，总功率不变，电流不变，电压升高3倍。  0.5*3=1.5V

光伏-并联（太阳能电池）

  • 01

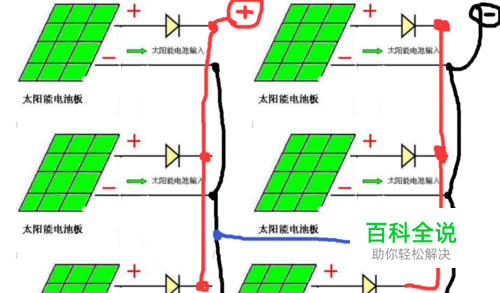

    图右边三块为并联，正极接正极，负极接负极，都必须经过二极管

  • 02

    并联，增加电流。计算方法，例如单块电池0.5V1A，如图接法，输出0.5V3A，总功率不变，电流3倍，电压不变。 1*3=3 A

光伏（太阳能电池板）-3并2串 示意图

  • 01

    例如单块电池0.5V1A； 3并联后，电压0.5V，电流3A（提升电流输出能力）； 再2串后，电压1V 电流3A（提升电压输出能力）；

  • 02

    总电压 V0=0.5x2=1 V 总电流 I0= 1x3=3 A
