如何用CAD画一个齿轮？
CAD作为一款实用的计算机辅助绘图软件，可以用来画很多不一样的物品，那么如何用CAD画一个齿轮呢？下面就让小编来给大家介绍一下吧，希望对大家有所帮助。
操作方法
- 01
首先打开CAD软件，操作面板如图所示。
- 02

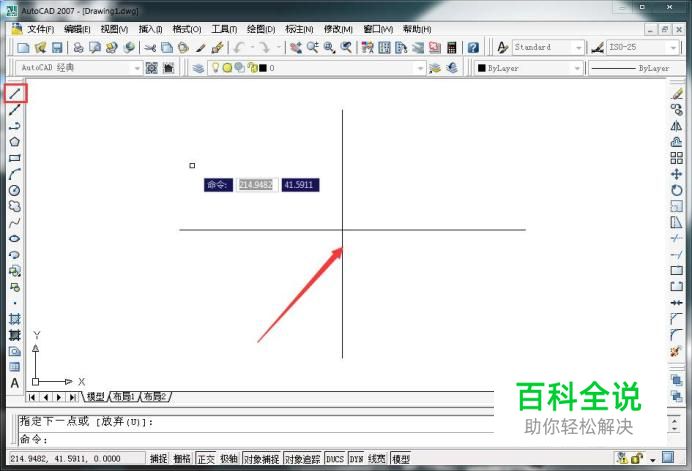

使用直线命令画出两条直线作为基准线，如图所示。
- 03

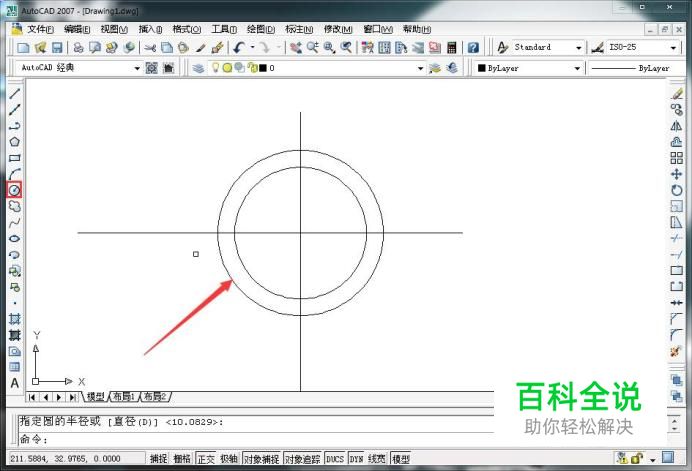

使用画圆命令画出两个同心圆，如图所示。
- 04

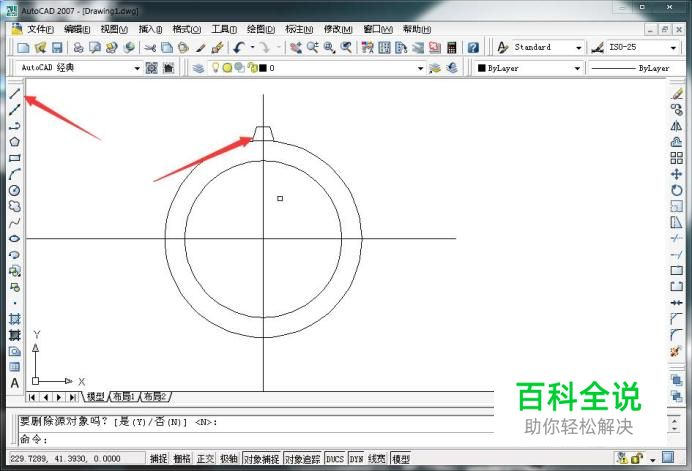

使用直线指令画出齿轮的一个齿根，如图所示。
- 05

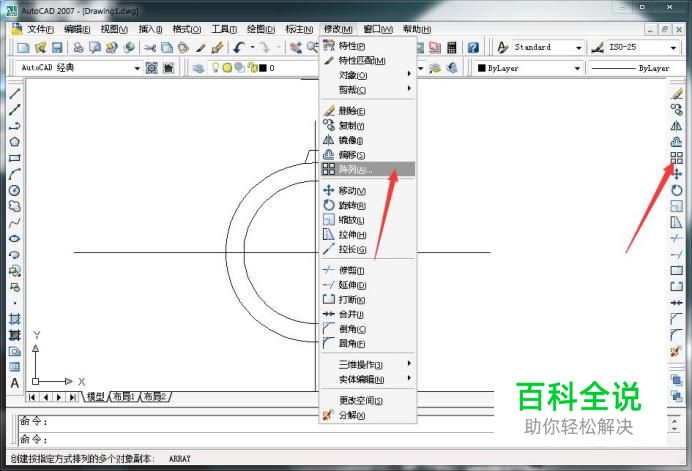

点击右侧面板的阵列指令或者点击修改工具栏里面的阵列指令，如图所示。
- 06

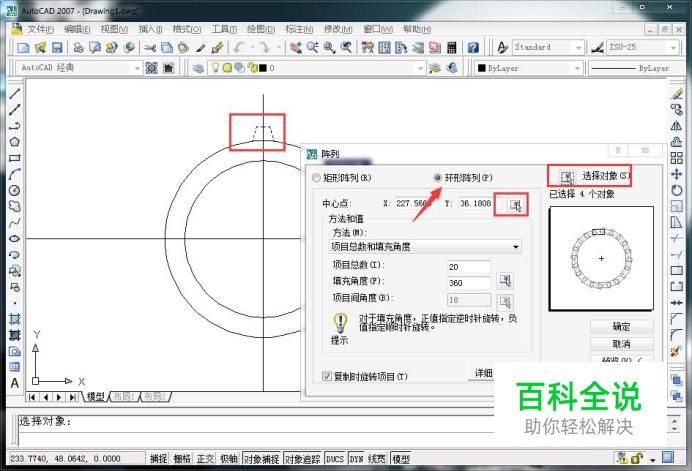

点击环形阵列，阵列的中心点为圆心，阵列的对象为齿根，如图所示。
- 07

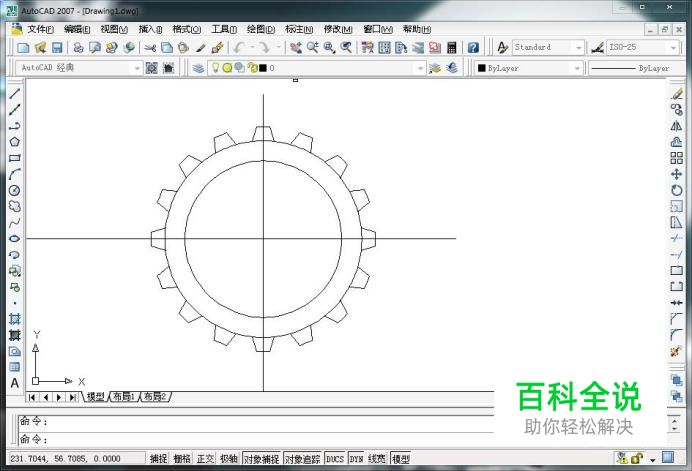

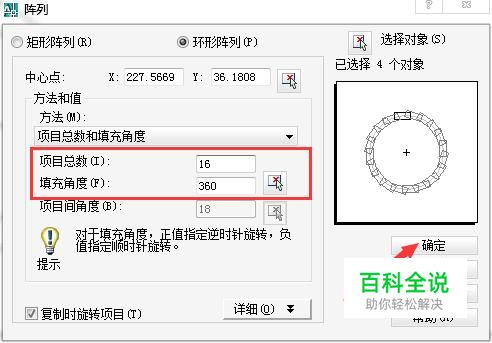

项目总数选择16，填充角度为360°，即一圈，点击确定指令，如图所示。
- 08

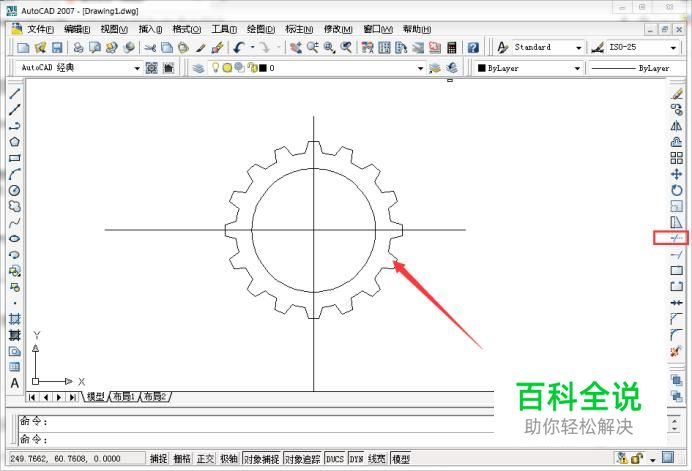

使用修剪指令修剪掉齿根中多余的线段，修剪后的物品如图所示。
- 09
使用删除指令删除剩下的两条中心线，一个完整的齿轮就算是画完了，如图所示，还是很简单的吧。
