UG中如何给实体模型局部面更换颜色

2024-04-07 06:24:07

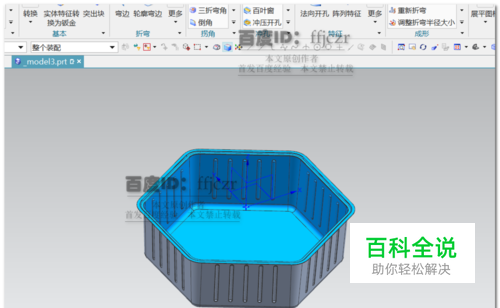

如图为一个实模型，如何实现对其局部面进行更换颜色呢？一起来看看吧。

操作方法

01

要想对实体模型的局部面进行更改颜色，首先得选中相应的面。本文用食品盒模型来作说明，想要将模型的内部更换成其它颜色。直接选择模型是会将整个模型选中的，这并不能实现本文的要求。
02

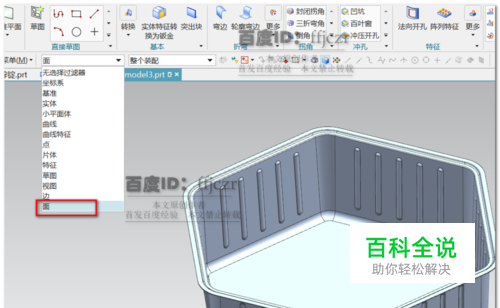

在菜单栏的旁边，有选择过滤器选项；点击展开列表，从中选择“面”。即告诉软件，以下的选择都会只选中“面”这一属性的特征。
03

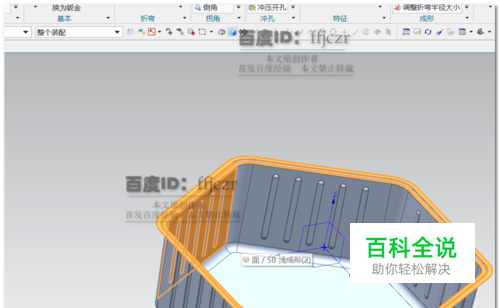

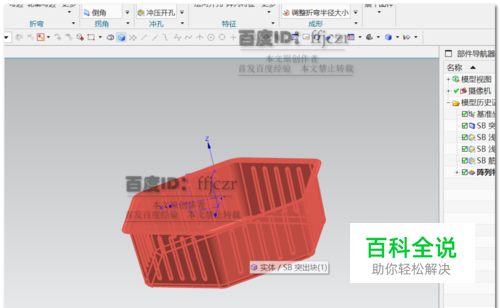

要选中模型的内部面，这时就要看各位的耐心了，认真通过鼠标的旋转缩放来选好模型内部的每个面；如果不小心选中外部的面，可以按“Ctrl+Z”撤消上选择，也可以按“Shift”用鼠标点选取消该选择。
04

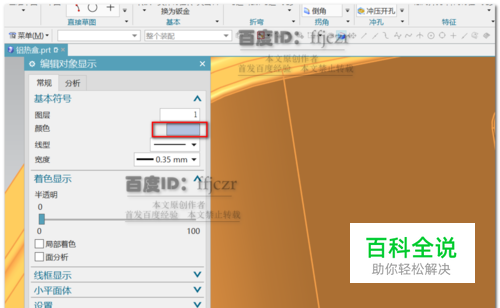

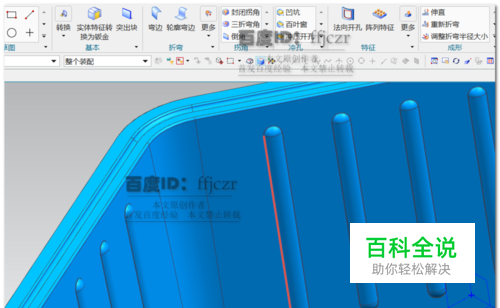

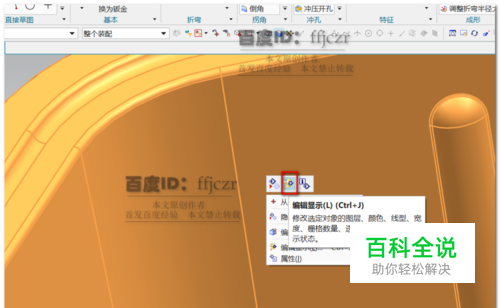

当要更改颜色的面全部选择妥当后，在选中的面上点鼠标右键，会弹出一个选择列表，选择其中的编辑显示。会弹出编辑对象显示对话框，点选其中的颜色方框；弹出颜色选择窗口，选取想要的颜色。确定后即可更改颜色。
05

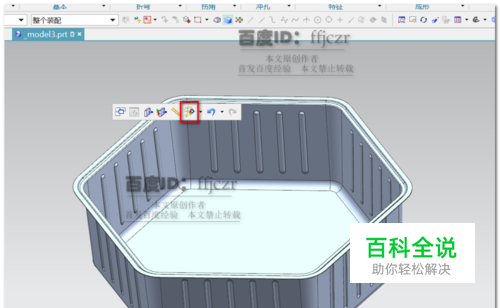

以上是选好相应的面后，再进行编辑显示对象。还可以通过以下方法来更改，鼠标在工作区中，点左键（不要点中模型对象），或者按“F4”快捷键。即为激活编辑对象显示命令。
06

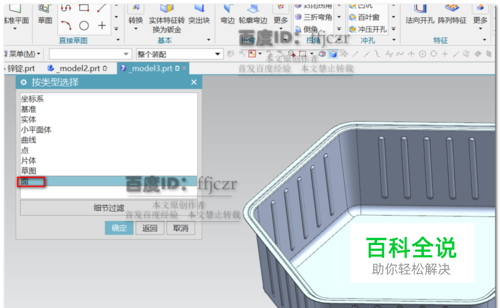

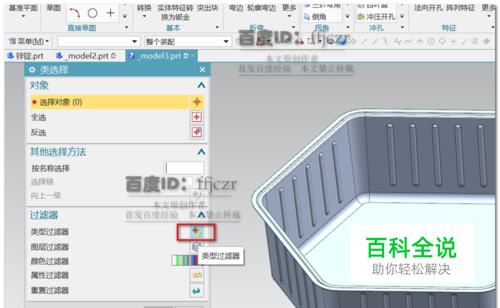

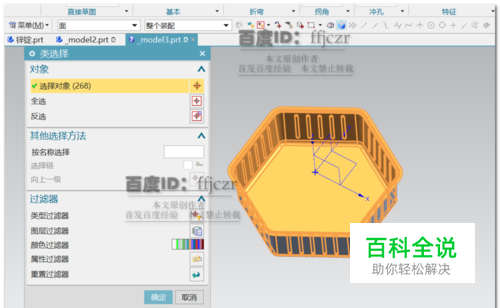

此时会弹出一个选择过滤器对话框，选择其中的类型过滤器，在再次弹出的对话列表中选择“面”；即可进入到面的选择状态。用同样的方法细心的选择所需的面。选择完毕，点确定即进入到编辑对象显示窗口。点选其中的颜色方框；弹出颜色选择窗口，选取想要的颜色。确定后即可更改颜色。
