无线wifi覆盖面板AP安装
今天小编给大家说下这款面板AP在办公室上安装的详细情况，原来办公室是全是有线上网。现在公司想给办公室做个无线覆盖还有不改变原有的有线网络，无线有线一起用。还有要安装简单，不用大改造的要求。像这种要求的我们很快就想到咱们面板AP，公司还反映“原来的部分网络插口有问题，老出断网。端口动一下或摆动到某个一定位置才可以上网。”既然这样我们就开始行动吧，顺便看下是什么原因？
操作方法
- 01

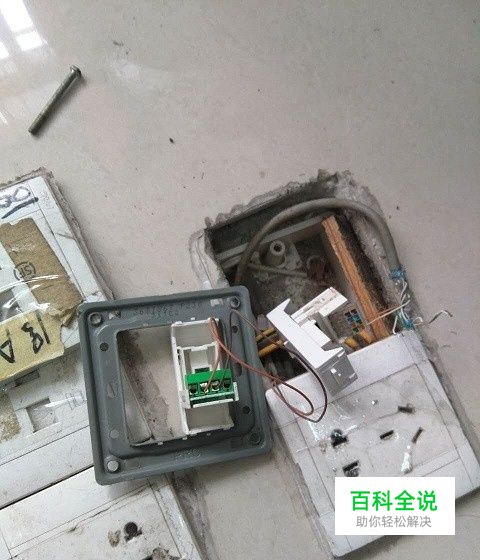

先来拆下有问题的插座，看看情况：接线没有什么问题，网线没有松动。再看下网络端口
- 02

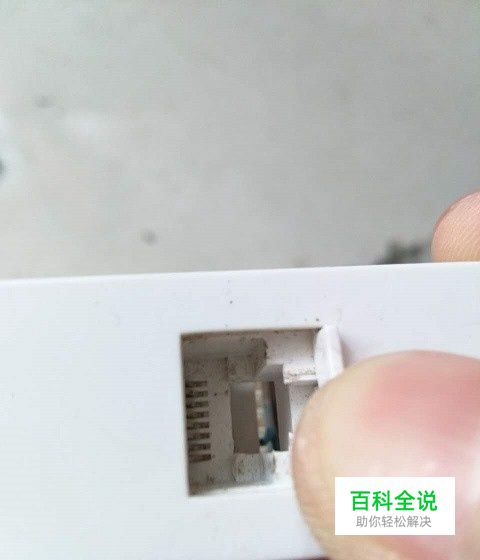

问题我们看到了，网线针线已经压低了，网线插上去肯定会接触不良，难怪说要端口动一下或摆动到某个一定位置才可以上网，其实检查也是很简单的。后面换了一个新模块，就可以正常使用了。
- 03

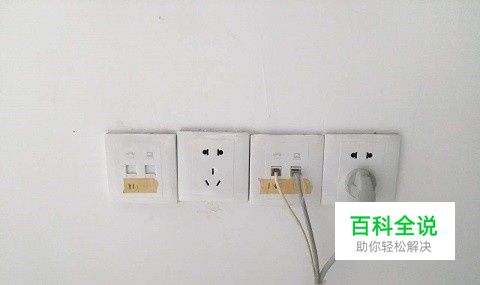

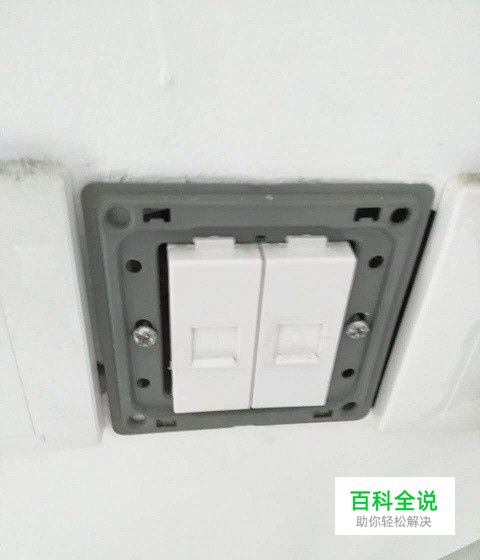

上面的是开始的一个小插曲，下面才是我们主要的部分，先来看下办公室需要改造的位置吧，上图
方法/步骤2
- 01

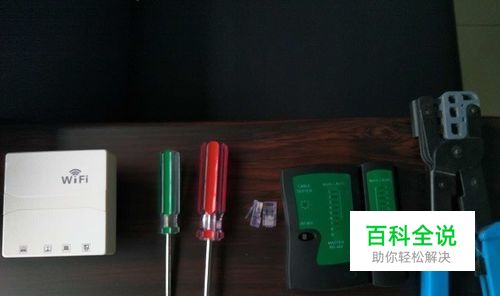

嗯，很平常的安装方式，常见。根据现场的情况，出来的网线还有电话线长度判断（不能拉长，固定了），只能改中间的那个网络插版。展示下我们等会要用到的面板AP还有工具，排好队先 一个面板AP，两把螺丝刀，两个水晶头（一个备有），一个测线器，一把网线钳。感觉应该够了咱们的面板AP也要亮个相
- 02

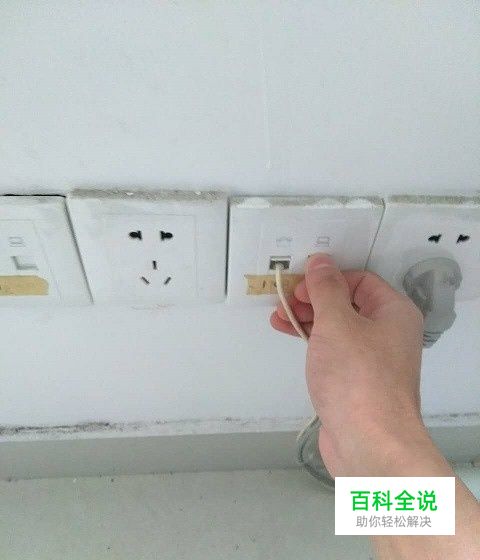

好啦，开始动手啦，把网络插板拆下来先，拔下网线还有电话线。
- 03
用一字螺丝刀把盖子撬出来
方法/步骤3
- 01

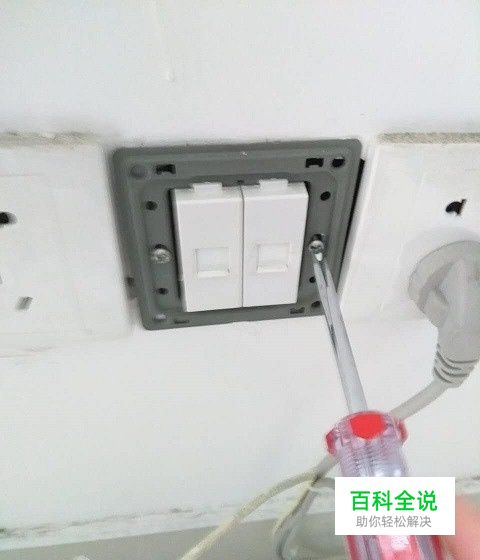

再用十字螺丝刀把插座拆出，螺丝不能乱扔啊，等会还要用的。放好一边
- 02

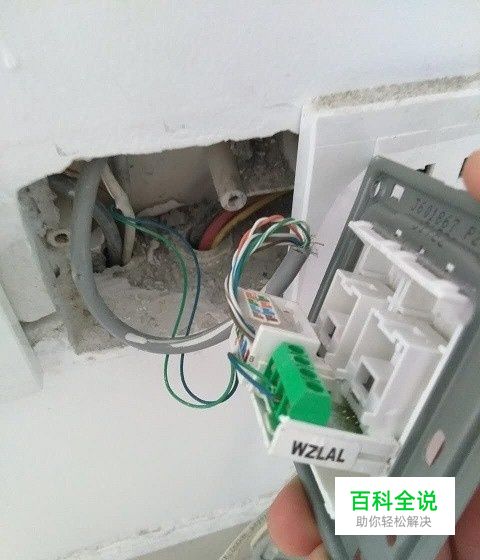

来看看里面是怎么样的
- 03

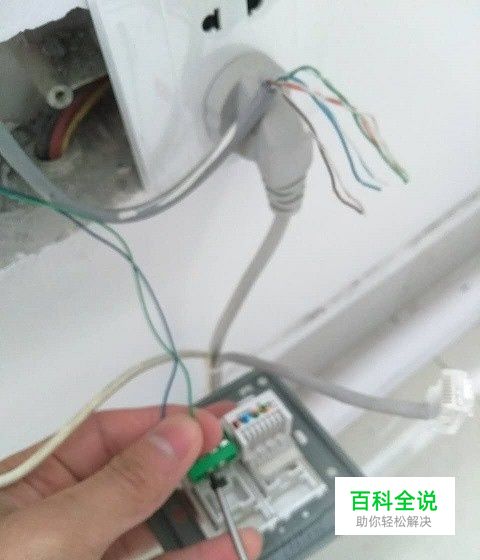

网线是压线的，还有电话线。墙上的是118型的安装底盒，只是用一边，也是86用。把网线电话线拆下来
方法/步骤4
- 01

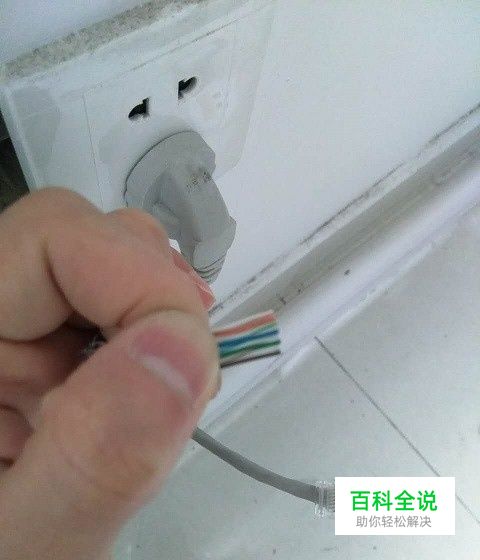

了解过咱们的面板反AP都知道背后并不是用压线来接网线的，看来我们要做个水晶头才行排列整齐剪线
- 02

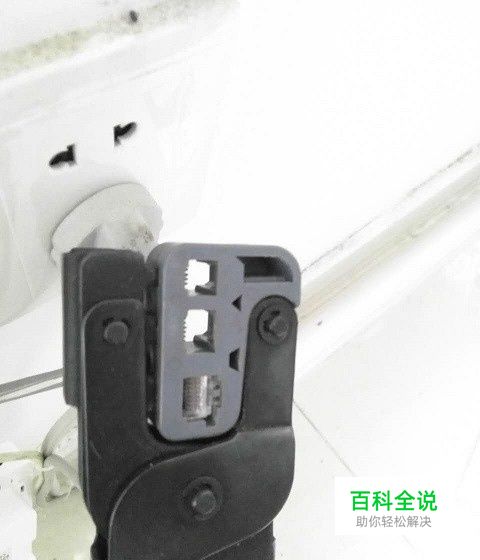

做个水晶头，用力压下
- 03

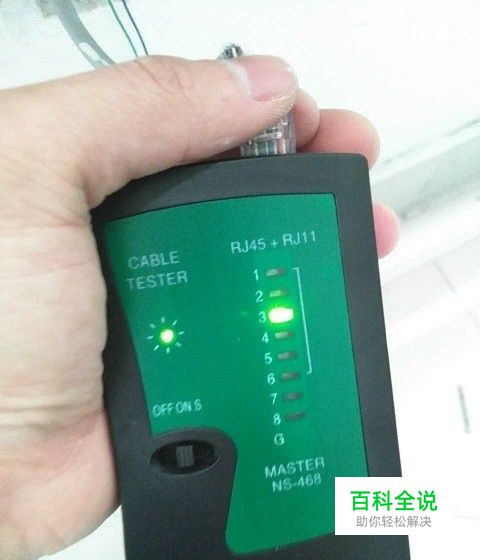

嘻嘻，线都做好了，不能忘记测下网线啊，万一没做好呢。来测下
方法/步骤5
- 01

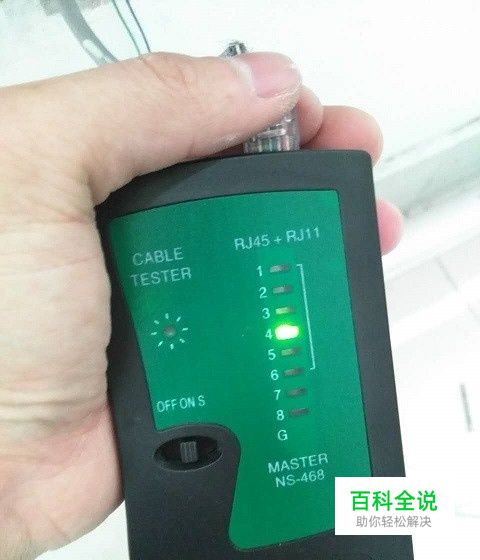

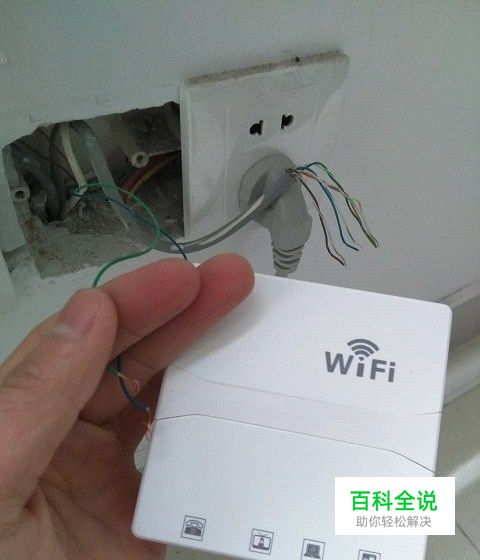

测试结果8芯对应相通，没问题。进行下一步，下一步做什么呢？？？？？下一步是跟我们的主角面板AP连接啦！！！！！！！！再来正面亮个相
- 02

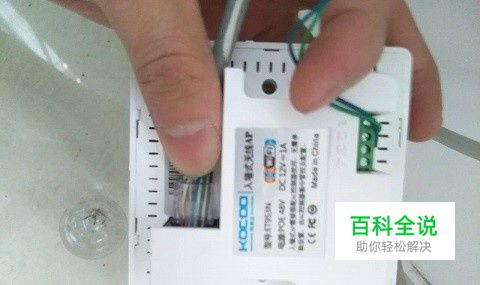

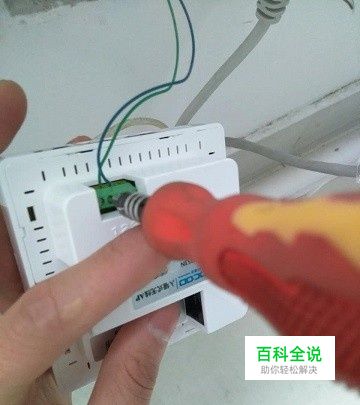

接下电话线，这里要用小的一字螺丝刀
- 03

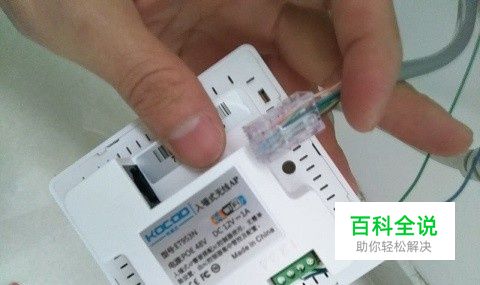

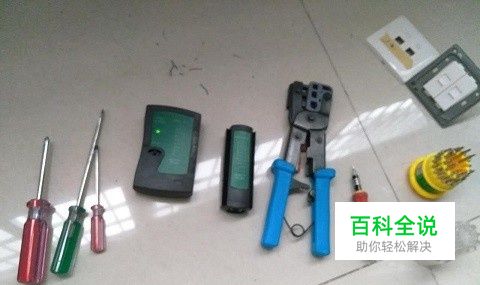

嘻这把螺丝倒是临时拿出来的，大家看，应该都知道这是那种一套螺丝头的吧，可以更换多种螺丝头的。感觉刚才的十字一字都可以不用带上了，就这一套工具就搞定下面插下网线
方法/步骤6
- 01

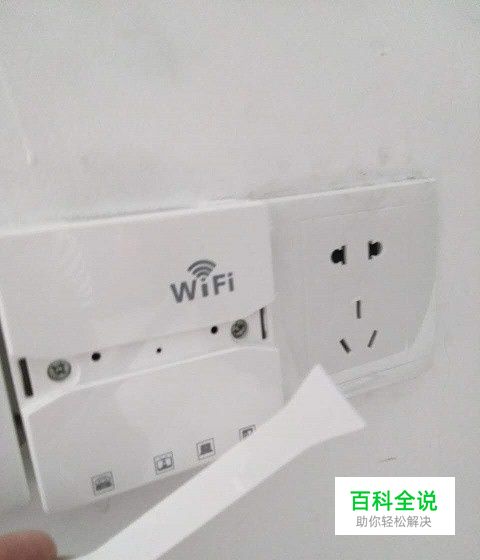

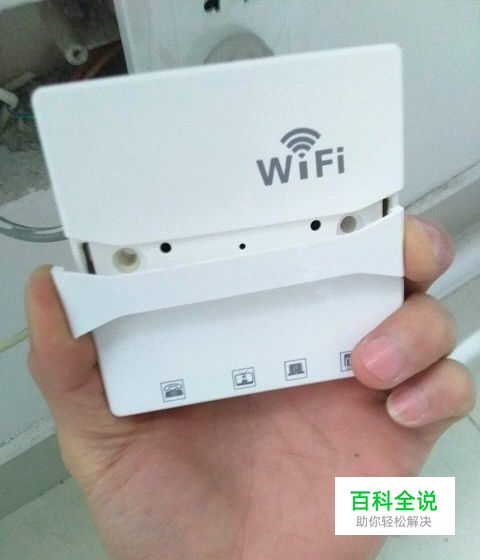

都接好后，就可以把面板AP安装到墙上，先打开咱们的面板AP中间的小盖条，看到固定墙上的螺丝孔
- 02

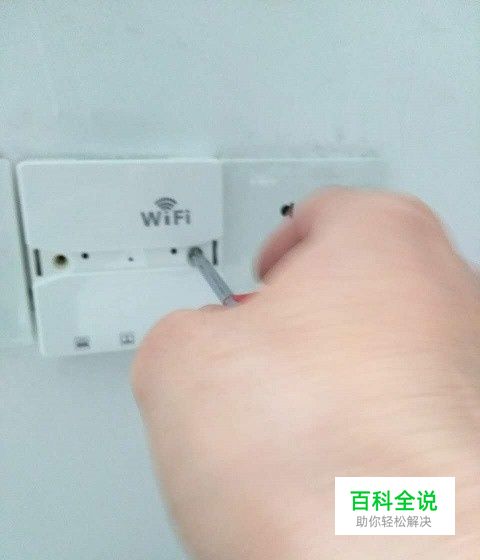

还记得刚才拆下来的螺丝吧，把面板AP按好，对准里面跟面板AP的螺丝孔，上紧螺丝 手都模糊了，扭得太快，手机抓拍不清
- 03
上紧后记得把小盖条盖上
方法/步骤7
- 01

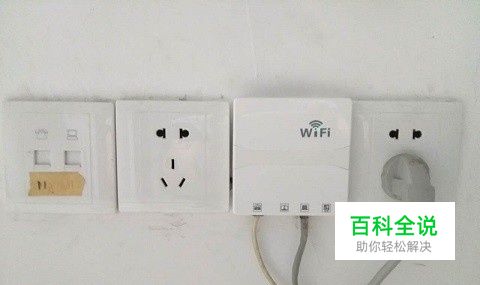

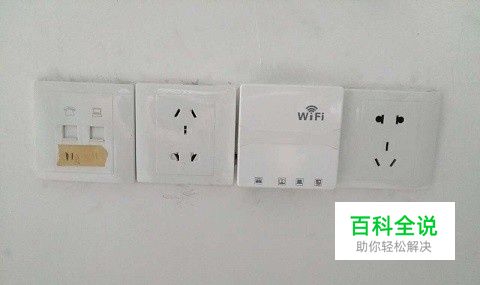

来看下面板AP安装后的样子正面来一张：
- 02

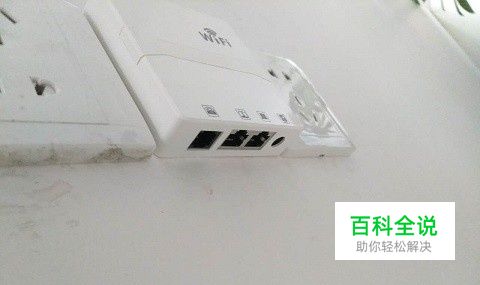

底部仰角一张：
- 03

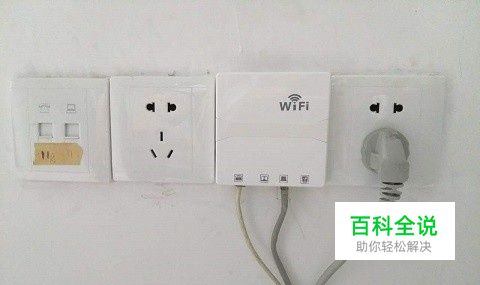

插上线再看下：
方法/步骤8
- 01
是不是跟之前的不一样，特别是线的走法，面板AP的插口是在下面的，电话线、网线都直接从下面插上，比之前的美观了很多，简洁。 感谢我们的工具，致敬
- 02
基本上我们的面板AP就安装完毕了。等下我们就要测试一番。到这里我先跟大家说下这款面板AP的供电方式的。这款面板AP为ET953N型号，支持POE供电还有DC供电。这次我们给公司做了两种方式选择。来上图给大家看下POE供电：这跟刚才完工是没有区别的，面板AP背后的网线供电
- 03

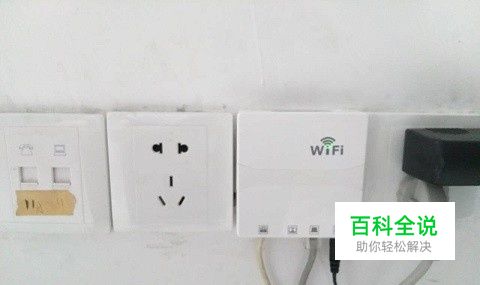

DC供电：
方法/步骤9
- 01
而DC供电就不一样，需要另外接个外置电源。在图上可以看到。多了个电源，大家可以感觉不是很好看当然用POE是最好的，但是根据不同情况，我们就要采取不同的方式供电。现在我们的面板反AP已经在工作的了，观察仔细的话，可以看到面板AP的wifi标记有亮起绿色的灯，这就说明网线是通的，可以上网。那我们就简单测试网速
- 02

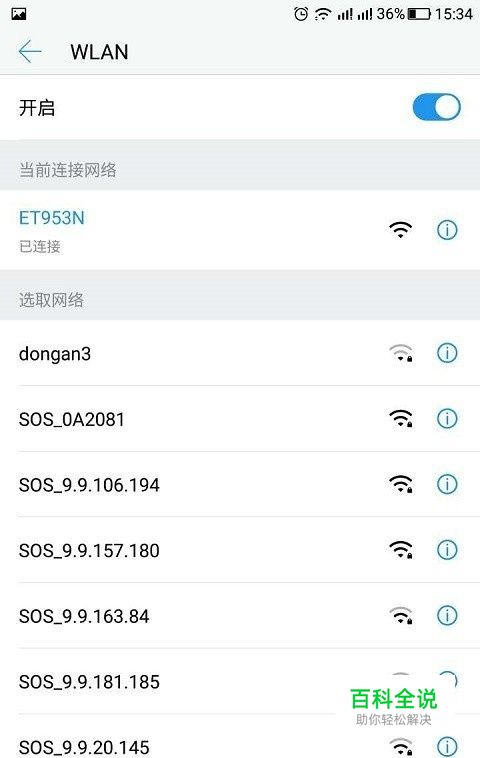

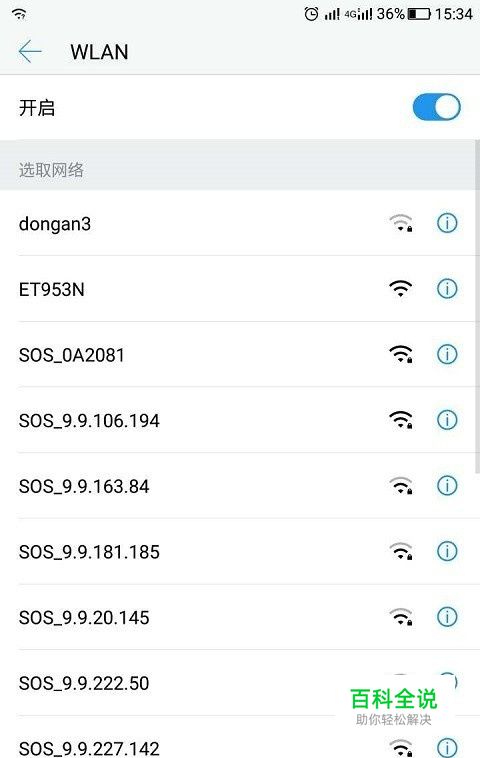

打开手机wifi，搜索下：看到wifi名称是ET953N的就是我们的了，连上去：
- 03

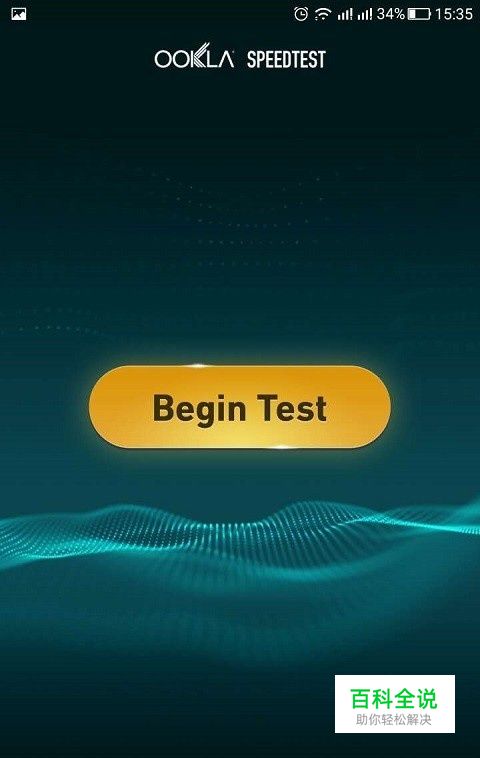

打开软件：
方法/步骤10
- 01

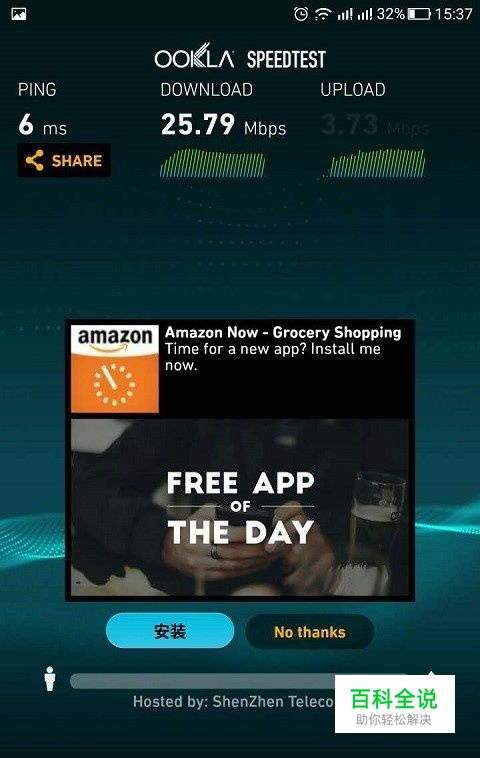

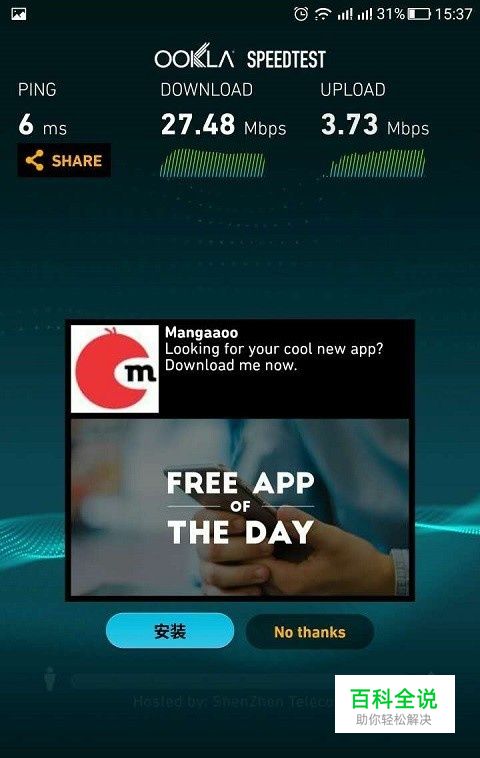

看到这个界面不知道大家熟悉不，这是一款手机测wifi的网速软件，我们经常用它来测试网络网速，叫OOKLA的软件。大家可以下载个试下，测试身边的网速测试环境：办公室网络宽带:下载100M，上传4M网络状态：十几台有线电脑正在办公，四台笔记本及十几台手机设备连接APwifi同时上网，路由器没有做流控我们也不好让他们停下来办公，给我们测试。只能这样直接测试算了，希望不会很慢。有点担心分两次测试：
- 02
两次测试发现在都差不多，PING，下载，上传都基本一样，结果很惊喜，网速还是不错的。还能有25M左右。这次主要是给大家讲解下面板AP的安装全过程。感觉怎么样，很简单吧。我们安装一个就一到两分钟
