笔记本散热系统改装，以联想y470为例

操作方法

• 01

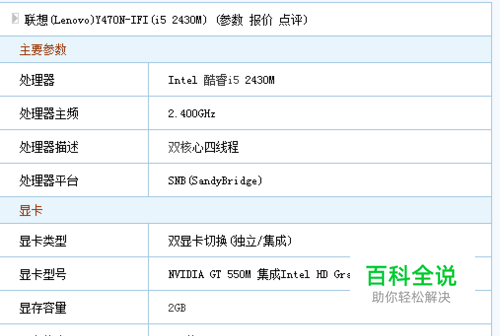

  使用的联想小Y处理器和显卡部分参数



• 02

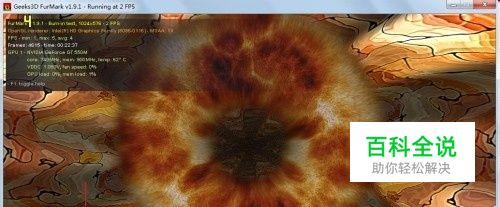

  FurMark烤机软件 除了用到的硬件工具之外，我们为了测试最终的实战效果，还要准备一款能够快乐的榨干GPU性能的软件，来模拟我们长时间玩游戏的使用情况，在这里小编选择了FurMark软件。下面就随小编一起来动手吧。



• 03

  思路设计：散热改装思路 探索发热位置



• 04

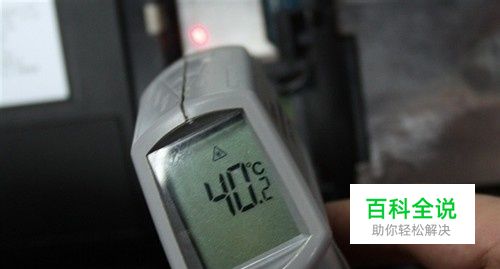

  既然要做改装，我们首先要确定改装思路，才能将改装稳步的进行下去，首先将小Y开机，并运行了一会儿之后，关机马上打开后盖对机器的重要发热区域探索一下。 热温枪测试南桥芯片温度



• 05

  我们知道一台笔记本的主要热源是CPU和GPU两颗核心，那么除了这两个需要突破的点，还有哪温度高，有改造的空间呢？通过观察发现主板上面这颗南桥芯片上方很是空旷，让我想到了一句台词“这次元还真是个不毛之地，连根毛也没有。”用热温枪测试了一下发现上面的温度随随便便就到了40度，这肯定也会影响主板的温度。于是小编将这一区域与CPU、GPU共同作为散热改装的主战场。



• 06

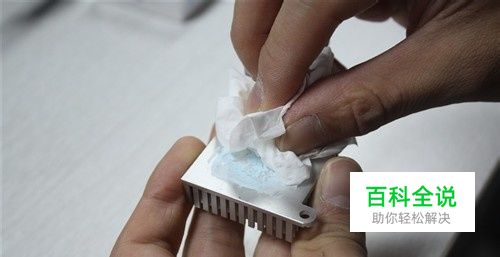

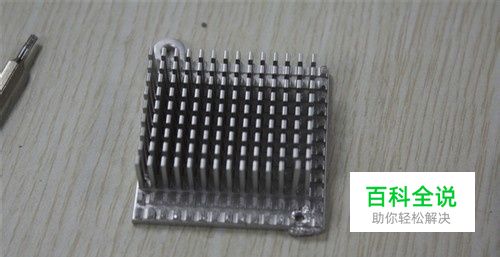

  从废主板上找到的散热片 从废旧的主板上找到了一块大小差不多的散热片，决心将它改造成在南桥上使用，首先擦去旧的导热硅脂。



• 07

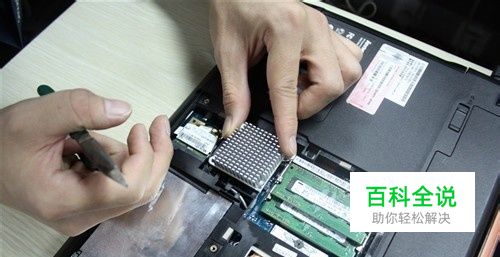

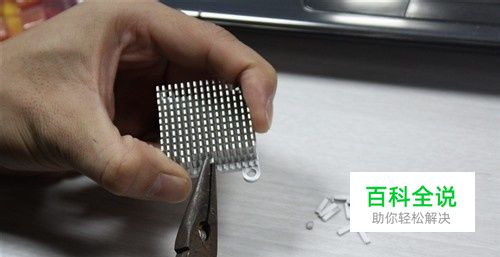

  比对大小 通过对比发现这块散热器比这个安装位置要大了一圈，小编分析如果拆掉上面的一部分散热鳍片然后从机壳的另一边放进去一定是可以的，于是小编开始掰散热鳍片。 动工：改造散热片



• 08

  掰掉周围遮挡安装的散热鳍片到合适的状态，然后就可以收手了。



• 09

  钻眼儿中...... 测量好了芯片散热片的扣具位置，决定在自制的散热片上掰掉一边的螺丝眼，然后按位置打出新的眼儿出来，从而能够牢固的扣在主板上，由于部门没有电钻这种暴力设备，小编只能用螺丝刀来艰难的钻眼，俗话说铁杵磨成针，最后小编终于将它凿穿了，姑娘和伪娘还真干不了这活，不容易啊！



• 10

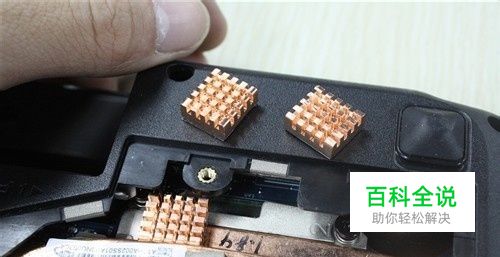

  制作完成度50% 穿完了眼儿之后，还需要做什么呢？当然是高度啊，高度太高会盖不上D面盖板的，因为我们要做的是完美散热改装不是颓废派散热改装。



• 11

  打磨散热片 希望将散热片打磨得更薄，来将它改造到适宜的高度。于是选择了粗糙的地面来打磨。



• 12

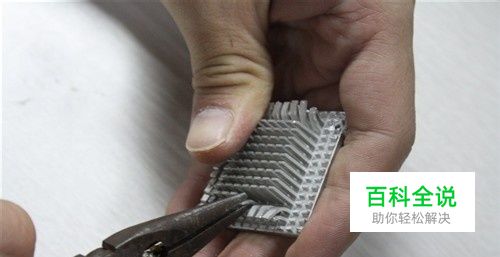

  把散热片变成“中分头” 由于打磨进度太慢，并且硬铝制品摩擦的声音实在让人难以忍受，于是小编考虑将散热片中分会是一个不错的办法，这样就能马上降低高度。 拆机安装：给小Y换“内脏”



• 13

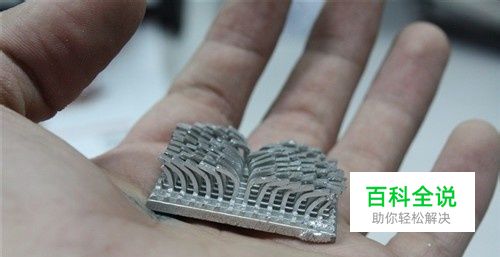

  成功将散热片变成中分头 经过了长时间对握力的考验，终于将全部的100多根散热鳍片掰成这个模样。过程中需要特别掌握力道，用力过猛鳍片会断，用力不够又不足以弯折它。于是在经过了一顿折腾之后，它成型了，我的手也快报废了，握钳子握的手掌红了一片，小手指的位置还磨起了个水泡，好在它最后如愿变成了中分。下面就来拆开小Y，给它换“内脏”。



• 14

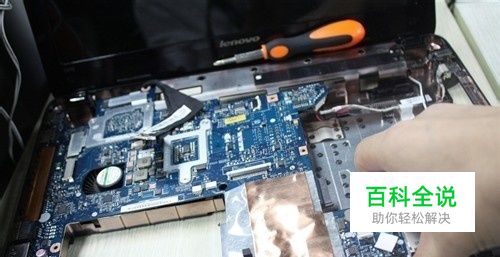

  将主板翻转 我们拆到这一步的时候就直接把主板翻转过来，找到那个坑爹的南桥位置。



• 15

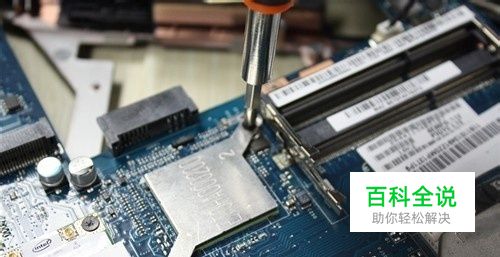

  将散热片拆下 拆下这片姑且能称之为散热片的东西，小编试图将改造好的散热片安装上。



• 16

  试图安装的过程出现了问题 试图安装的时候出现了问题，  找遍了整个编辑部也没有找到同型号更长的螺丝，这散热片无法固定啊......应该事先想好的，结果百密一疏呀。就在这个紧要关头，一个声音传来，犹如“晴天霹雳裤衩一声”，于是我得到了下面这块报废的6870显卡。



• 17

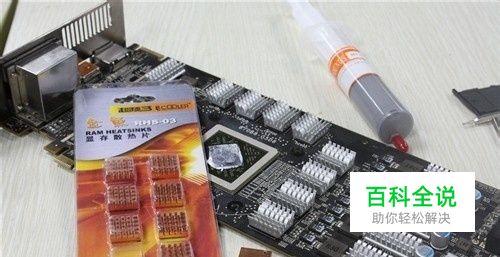

  报废的6870显卡残骸 当看到这块报废的显卡的时候，我的眼前似乎出现了一盏明灯，一座灯塔，一条前行的道路。一下子心里有了新的想法，带着改造好的散热片，带着受伤红肿的手，我果断放弃了旧的思路。于是我非常有耐心、毅力和忍耐力的流着泪将小Y恢复原状，我打算用这块显卡上的散热片配合已经购买的散热片来重新打造。 再出发：泪奔前进再改造



• 18

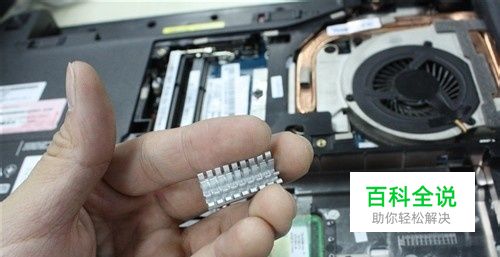

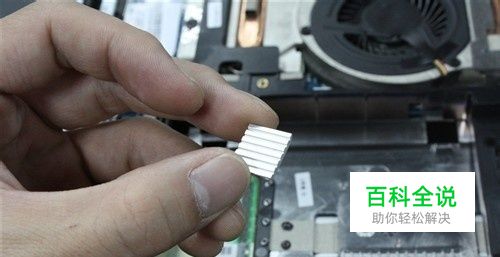

  拆下一块薄片的散热片 首先我们从废旧显卡上拆下一块看上去较薄的散热片，想必这个厚度可以应用在一些狭窄缝隙的位置。



• 19

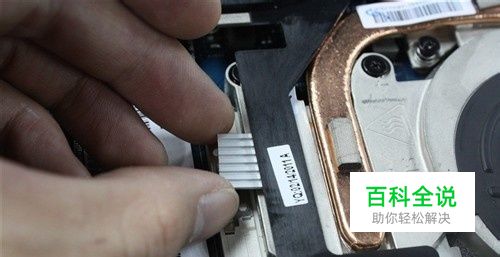

  CPU扣具上方这个位置最合适 观察下发现，这小片散热片放在CPU扣具上方最能够发挥散热效能，所以小编将它安放在这个位置，由于散热片底部有导热硅脂贴，所以无需其他固定方法，用起来也很方便。



• 20

  拆下这块较厚的散热片 拆下这种比较厚的散热片两块，我们将它们拼在一起，从而代替之前手工制作的散热片，高度正好又拥有不错的散热面积，相信这是一个不错的选择。



• 21

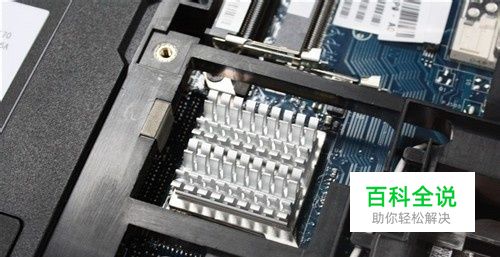

  安装后的效果 将两块散热片并排安装，不但高度正好，而且显得十分的规则整齐，就像小Y原配的一样。



• 22

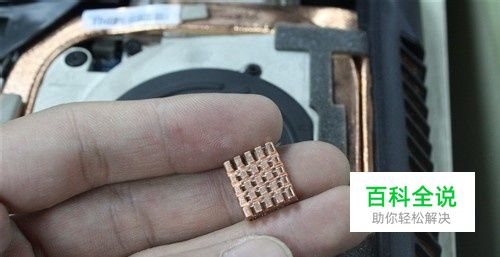

  金鱼 超频三显存散热颗粒 下面用自己购买的超频三显存散热颗粒来武装小Y吧。



• 23

  将颗粒排位布阵 根据对地形的考察，觉得将金鱼超频三显存颗粒安放在GPU核心热管位置是十分合适的，于是排了一下阵型，在这个位置安放三个是比较合适的。 压轴戏：收尾工作要耐心



• 24

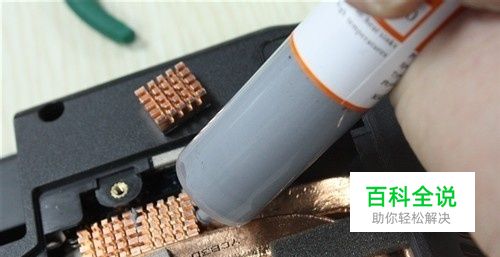

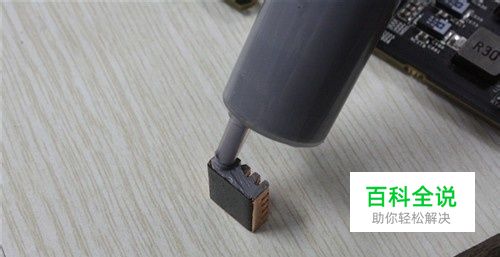

  给侧侧面也涂上导热硅脂 刚才我们已经把阵型排布好了，下面我们就来把它们装上，为了让它们能够与旁边经过的CPU导热管也有很好的接触，从而达到双重效果，小编在它们的侧面也涂上了导热硅脂，来尽量增大它们与旁边导热管的接触面积。



• 25

  在它们阵列的间隔中也涂上导热硅脂 把侧面都涂上导热硅脂之后，把它们一一安放进去，同样的为了让它们之间能有更好的导热效果，把它们中间的间隔也涂上导热硅脂。这样就相当于它们变成了一个整体，成为一个相互协作的阵列。



• 26

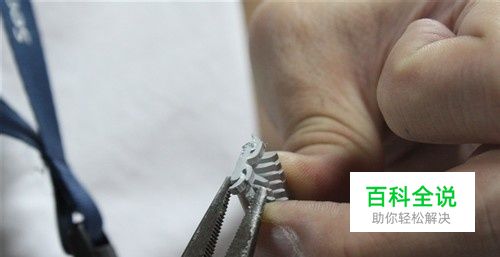

  用力掰它 为了提高CPU扣具上得导热能力，考虑将废旧显卡条状散热片安装上去，但是由于位置的高度有限，并且这次改造被定性为一再强调的完美改造而不是连D壳背板都盖不上的颓废改造，所以只能故技重施，用尖嘴钳子将散热片鳍片弯折下去，这样高度就差不多刚好了，能够完美盖上背板。



• 27

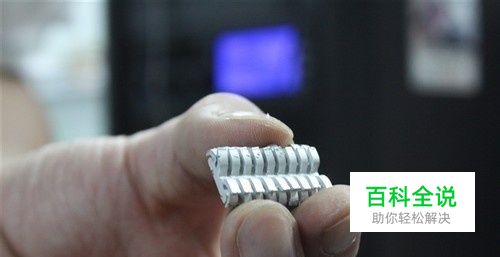

  掰完之后的效果 将所有散热鳍片弯折下去之后，它就成了这个样子。CPU扣具上部的位置大概可以容纳两个这样的机构，所以小编一连掰了两个，已经隆起的水泡终于变得更大了T_T。



• 28

  安放在一个位置 同样的将它排布在CPU扣具上方，在紧贴热管的一面和散热片串联的一面都涂上导热硅脂。



• 29

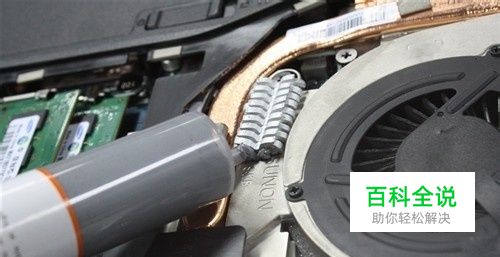

  继续补涂导热硅脂 在两条散热片都安装好之后，我们在用导热硅脂补图一下，这样也是为了增大接触面积，以防之前涂的还不够到位，我们要尽量利用有限的空间和较小的散热片产生最大的效果。



• 30

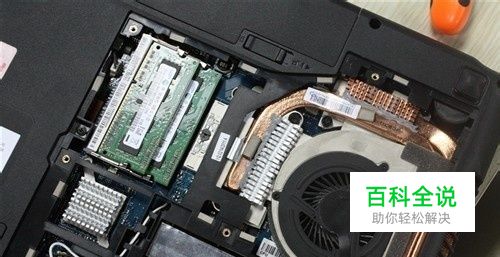

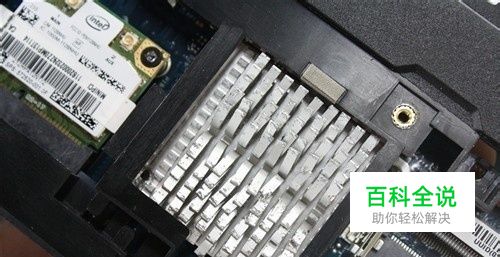

  完成图 最后完成的样子，我们看到在南桥上有了散热片，显得小Y威武了许多，热管周围的散热片也看上去整齐有序，完全没有因为对散热的改造而破坏内部的结构和稳定性，并且这是一个可逆的工程，就好像在跑车上加装了尾翼，随时可以拆掉一样。下面我们就来看看改造前后在效果上会有怎样的差异。

• 31

  工程完毕：与改造前一绝高下 为了保持改造前后的环境不影响测试的准确性，特意将改造后小Y的D面背盖盖上，并在改造前测试的同一个桌子的同一个位置进行相同的测试，并且测试等同的时间，一切都与改造前完全一致。 ●改造前



• 32

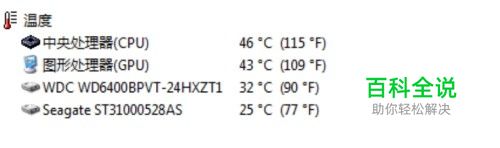

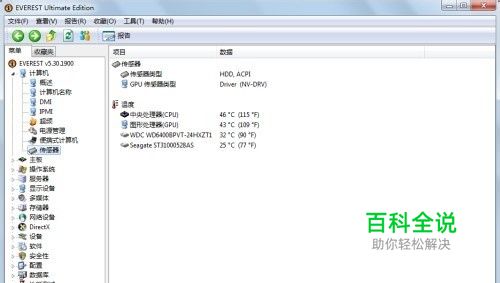

  改造前待机状态下传感器温度



• 33

  改造前待机状态下传感器温度细节 通过传感器监测软件我们看到，在改造之前处理器的待机温度在46度左右，而GPU显示核心的温度大约在43度左右。可以说小Y待机状态下散热还不错。然后小编又对其进行了FurMark烤机测试，来进一步模拟日常使用中的游戏环节。



• 34

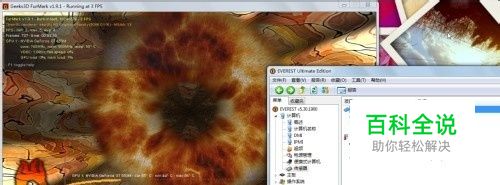

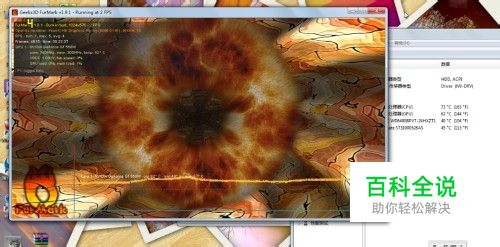

  改造前FurMark烤机测试



• 35

  改造前FurMark烤机测试相关细节一



• 36

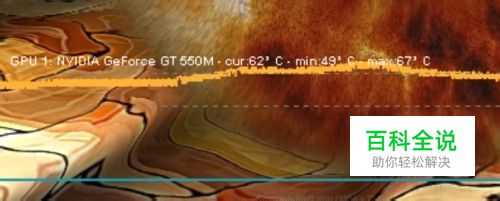

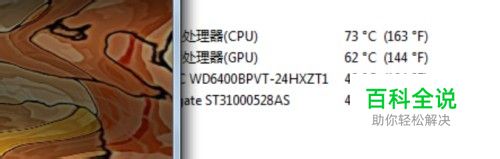

  改造前FurMark烤机测试相关细节二 通过FurMark烤机测试我们看到GPU核心的最高温度一路飙升，最大达到了67摄氏度，而CPU温度一直上升到了73度左右，两颗核心温度确实上升了许多，但是小Y散热表现还是好于其他同类本本的，这点很惊讶。犹记得Y450那坑爹的散热......如今竟然一去不复返了。

• 37

  ●改造后



• 38

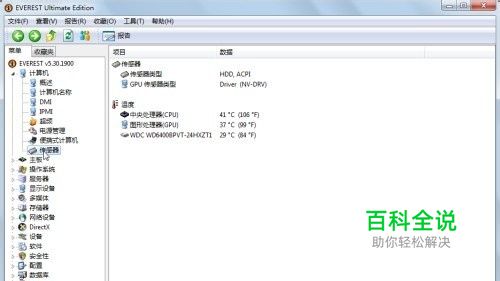

  改造后待机状态下传感器温度



• 39

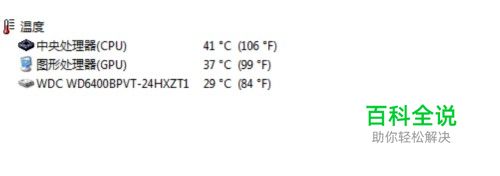

  改造后待机状态下传感器温度细节 我们看到在改造之后，还是有一定效果的，待机状态下GPU核心的温度之和我们的体温一样，而CPU温度也高不哪去，小Y俨然变成了一台超级“冷酷”的笔记本。



• 40

  改造后FurMark烤机测试



• 41

  改造后FurMark烤机测试相关细节一



• 42

  改造后FurMark烤机测试相关细节二

• 43

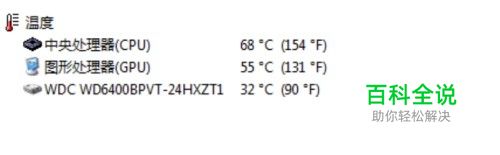

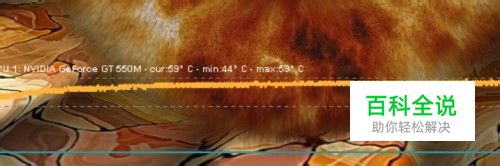

  既然待机状态下的测试有效果，那么FurMark测试下也一定有效果吧？果不其然，经过测试发现跑了挺长时间FurMark之后GPU核心最高温度也只有59度，没有上到60，而CPU核心温度也始终保持在70度以下。 通过以上对联想小Y的改造，得到了一个较为不错的散热改善，在投入少于20元的情况下，使原本就散热比较出色的小Y又稳稳的降低了几度，想必在炎热的夏天和温度较高的室内这样几度一定会对改善用户体验起到很大的作用。什么？你说你的笔记本不是联想小Y？那么尝试按照这样的方式对自己的笔记本探索一番吧，相信也同样会有适合你手里笔记本的改造方法。
