如何测试电压纹波

纹波电压在电子产品中是一项很重要的参数,过大的纹波电压不仅会直接影响电路的信噪比,甚至引起电路的误动作,更有甚者烧坏芯片

一.什么是电压纹波

  • 01

    纹波就是一个直流电压中的交流成分。直流电压本来应该是一个固定的值, 但是很多时候它是通过交流电压整流、滤波后得来的,由于滤波不干净,就会有剩余的交流成分,即便如此,就是用电池供电也因负载的波动而产生波纹。事实上,即便是最好的基准电压源器件,其输出电压也是有波纹的

  • 02

    纹波是出现在输出端子间的一种与输入频率和开关频率同步的成分,用峰-峰(peak to peak)值表示,一般在输出电压的0.5%以下;噪声是出现在输出端子间的纹波以外的一种高频成分,也用峰-峰(peak to peak)值表示,一般在输出电压的1%左右。纹波噪声是二者的合成,用峰-峰(peak to peak)值表示,一般在输出电压的2%以下。

二.校准调试示波器

  • 01

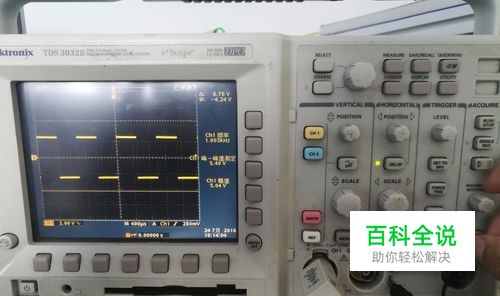

    首先对示波器校准,查看示波器波形是否为矩形波

  • 02

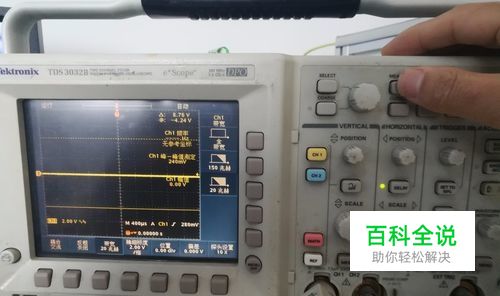

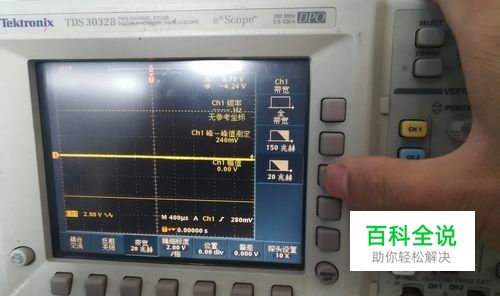

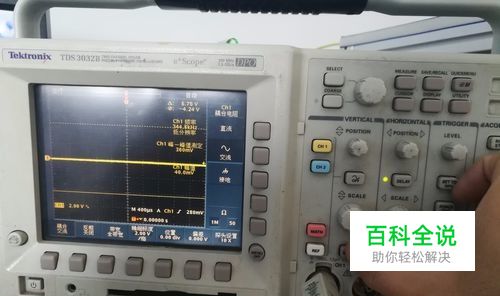

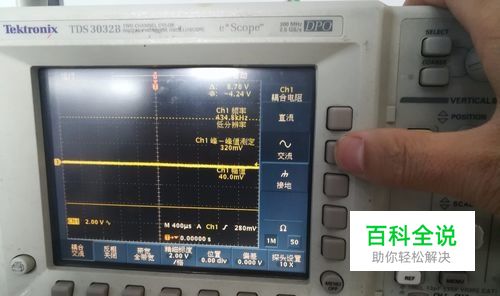

    进入menu菜单,将电压类型改为交流,带宽改为20MHZ(未避免干扰,所有纹波测试均置于交流,20MHZ),电压设为50mv,时间设为ms

  • 03

    进入measure菜单,调出测量值,选择频率,峰峰值

三.测试

  • 01

    将示波器探笔地线接好(如果地线距离过远,则在电路板焊一根辅助地线,辅助地线不能离测试点过远,辅助地线线材偏粗些,长度1cm左右,过细过长过远的辅助地线会影响测试结果)

  • 02

    将示波器探笔的夹地线绕表笔两圈(消除干扰),夹在辅助地线上,将探笔置于测量点

  • 03

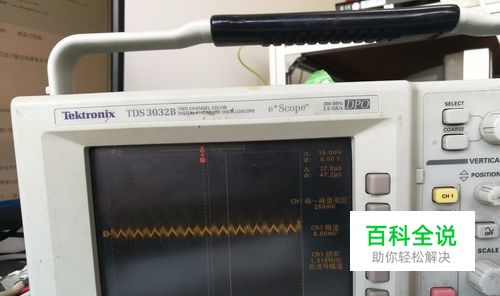

    读出示波器峰峰值,一般测试点的纹波不超过该点电压的2%
