creo/proe动画制作教程—捕捉动画【百科全说】

creo/proe是比较常用的绘图软件，网上教程很多，但关于其动画模块的教程很少。而且作品展示又会经常用到该模块。比如三维图运动仿真，三维图全景展示，三维图爆炸图等都需要动画模块输出视频
creo动画分为两部分：捕捉动画和分解动画。捕捉动画可制作三维运动仿真，或全景展示。该通过一个实例带你一步步掌握creo动画模块中“捕捉动画”的制作。（分解动画即爆炸图动画可搜索小编另一篇“creo/proe动画制作教程—分解动画”）。

步骤

01

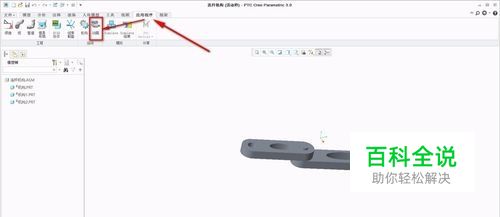

点击“应用程序”，选择“动画”模块。（需要你提前打开装配件，且手动拖动时零件可运动）
02

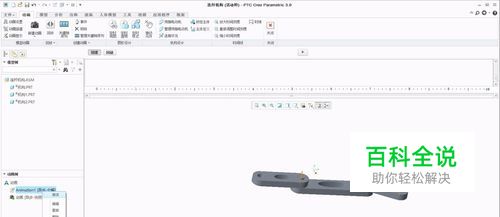

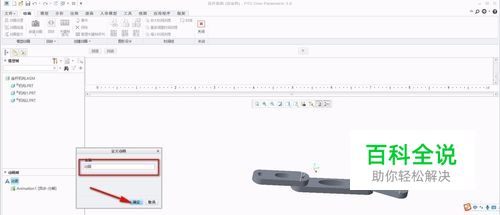

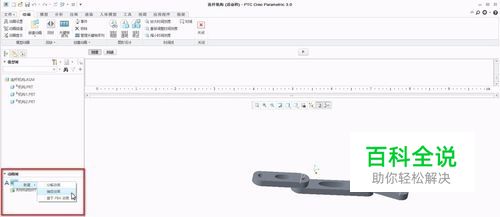

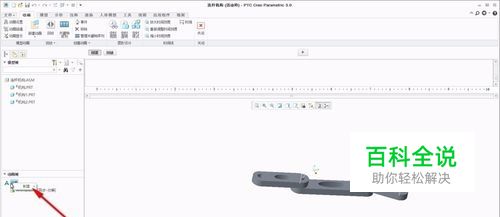

如图，右键点击动画，选择新建，选择捕捉动画（分解动画与捕捉动画区别见该经验简介）。在弹出的对话框中可修改所创建动画的名称，点击确定。
03

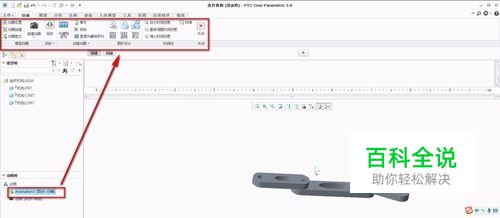

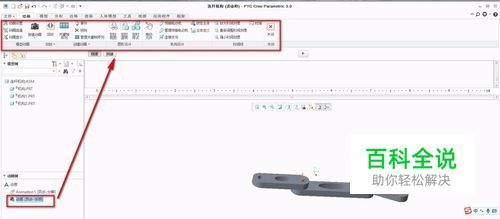

如图，动画树下有俩种动画。分别为分解动画（系统自己创建一个，可右键删除，本经验用不到）和捕捉动画（上一步骤创建的动画）。如图，选择一种动画右键点击激活可进行动画之间的切换。因为两种动画功能不同，对应操作框也不同，通过二图和三图加以区分。
04

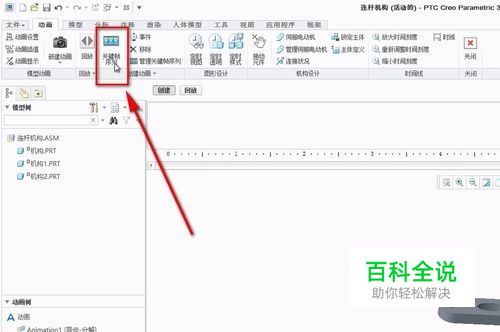

激活动画树下的捕捉动画，点击“关键帧序列”如图
05

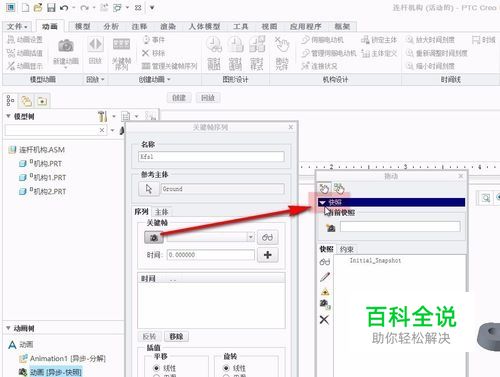

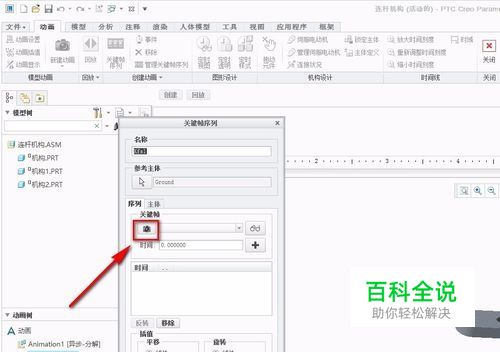

在弹出的对话框中，点击如一图所示图标。在弹出对话框中点击如二图所示图标（“快照”左侧倒三角），会展开当前快照对话框。
06

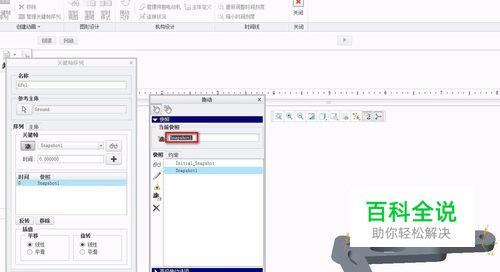

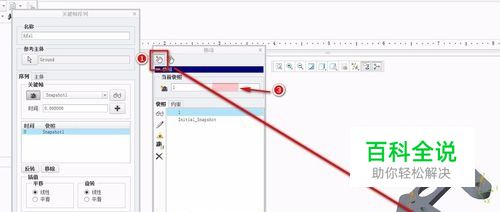

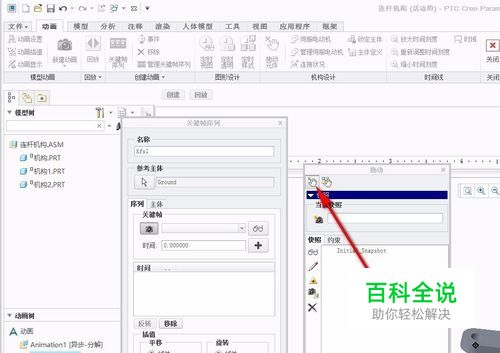

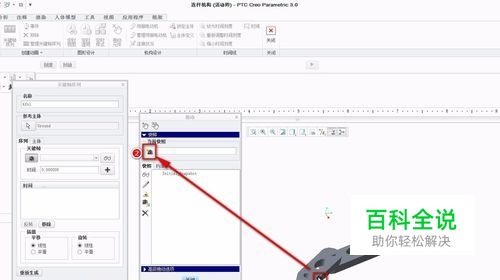

1）在拖动对话框中点击如一图所示图标。 2）点击三维装配图上的任意一点，放开鼠标左键拖动鼠标位置，模型会随着鼠标的移动而移动（移动的前提是满足装配关系，不会随意移动）。选择适当位置后再次点击左键确定当前位置。 3）然后点击二图中②位置图标，拍一个快照。 4）框选如三图位置，可更改当前快照名称
07

如图，即重复步骤6。根据要求制作多个快照。到此，简介中第一步“制作快照”完成
08

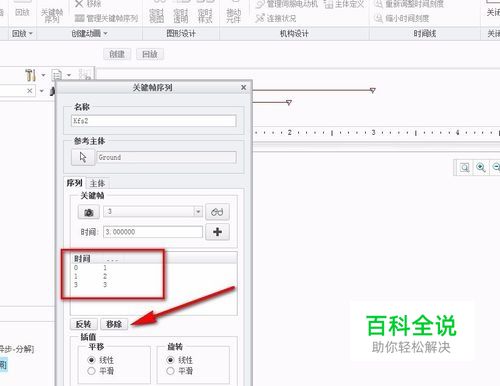

制作完快照后，如图，在“关键帧序列”对话框中，软件自动将制作的快照生成关键帧序列。但其对应的时间一般和我们预想的不符。我们可以点击移除。自己制作关键帧序列
09

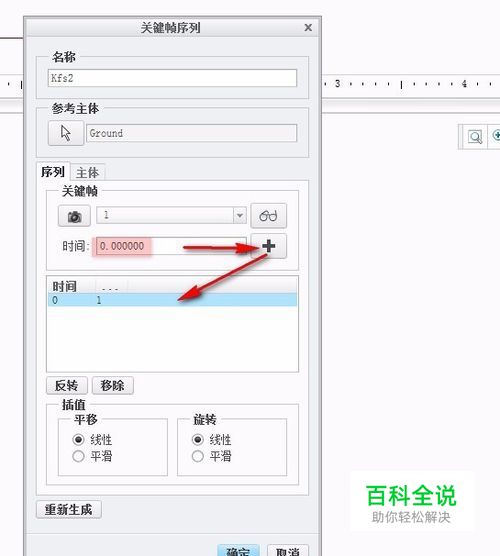

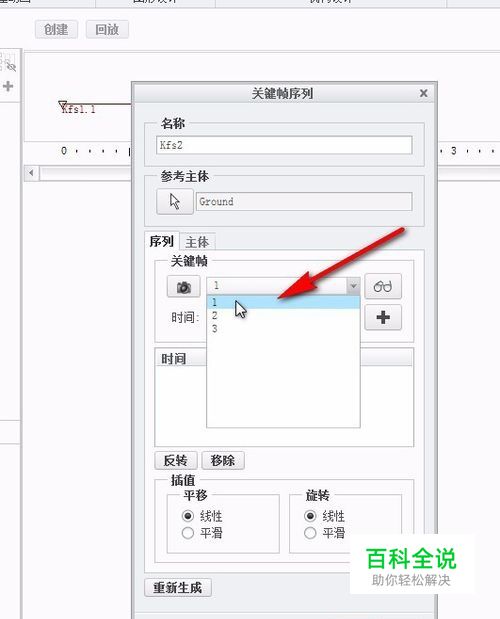

1）点击如一图位置，选择第一个快照 2）如二图位置，修改时间后，点击+，进行添加。此时0时的关键帧制作完毕
10

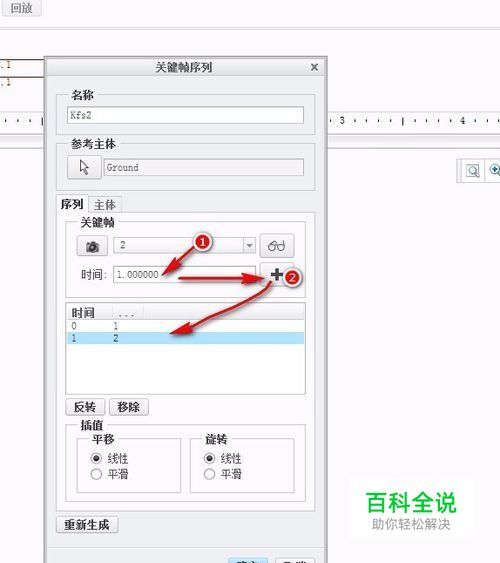

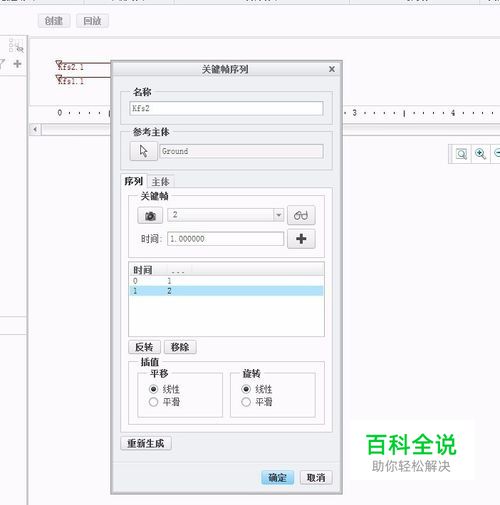

如图，添加其他快照，制作关键帧。即重复步骤9完成所有关键帧的制作。到此简介中第二步“制作快照的播放时间”完成。
11

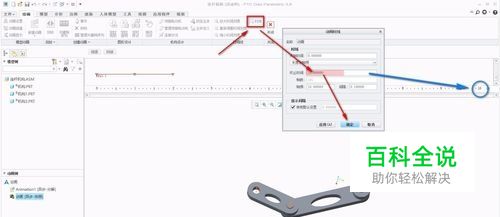

动画模块中还有一些其他设置，也需要我们掌握。如图，点击时域，根据制作动画的总时长修改终止时间。点击确定。
12

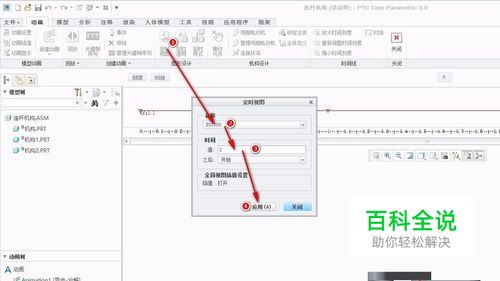

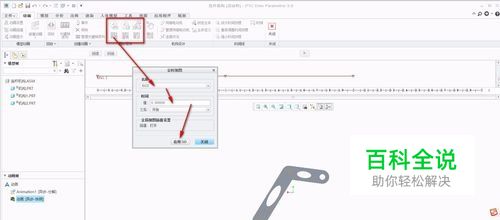

如图，红色框中的“定时视图”“定时透明”“定时样式”都是常用到的功能，可以使自己制作的动画更有质感。下面以“定时视图”为例进行讲解。其他过程与这类似。 1）点击定时视图，如一图，弹出定时视图对话框。选择“BACK”视图，更改时间为0，点击应用。 2）再次点击定时视图，如二图，选择“BOTTOM”视图，更改时间为2，点击应用。。
13

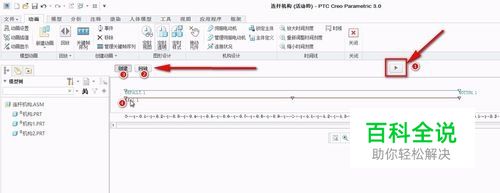

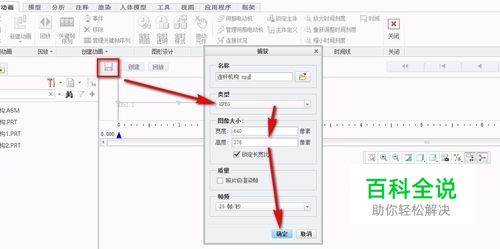

如图，创建好动画，时间域中简单反映了动画信息。 1）点击图中①位置符号，播放视频。 2）点击②位置处“回放”进入回放对话框，可再次观看视频。 3）点击一图③位置处“创建”从回放对话框中返回到创建对话框 4）点击“管理关键帧序列—编辑”可更改前面创建的关键帧序列
