如何用天正进行桥架计算
电气设计中电缆桥架如何进行计算，需要进行手算吗？不用这么麻烦，采用天正电气中的桥架计算几步搞定，就是这么快。
操作方法
- 01

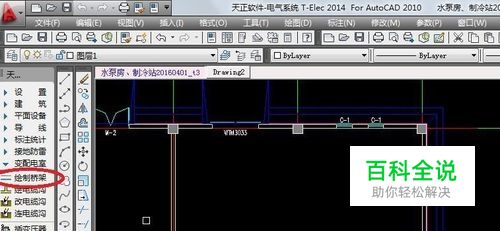

打开天正电气，在变配电室中，点开绘制桥架。
- 02

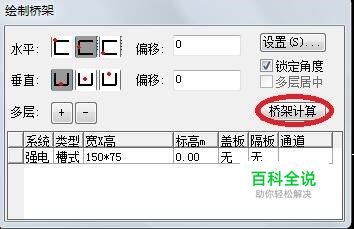

弹出绘制桥架的对话框，点击桥架计算。
- 03

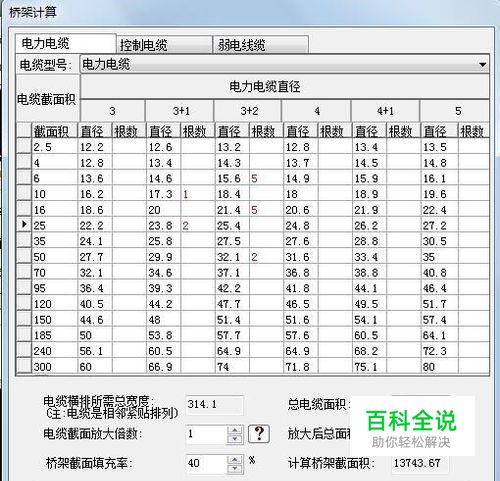

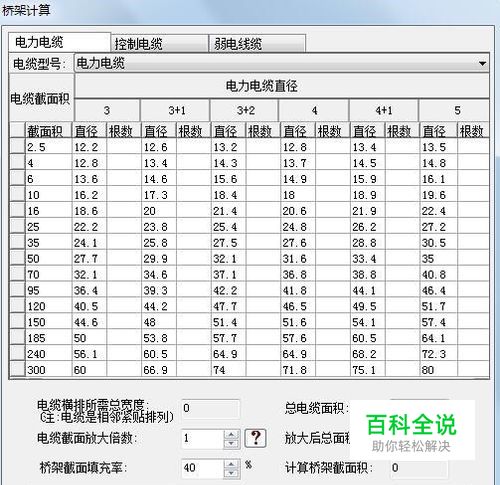

选择电力电缆，根据电缆截面积和电缆芯数，填上这种型号电缆的根数，点击计算，就到所需桥架的大小规格了。
- 04

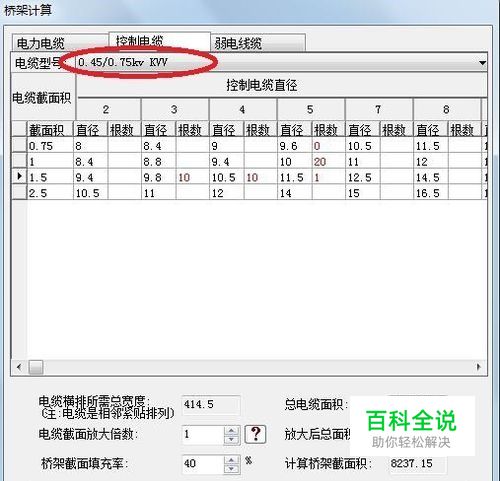

点击控制电缆，选择电缆型号，根据电缆截面积和电缆芯数，填上这种型号电缆的根数，点击计算，就到所需桥架的大小规格了。
- 05

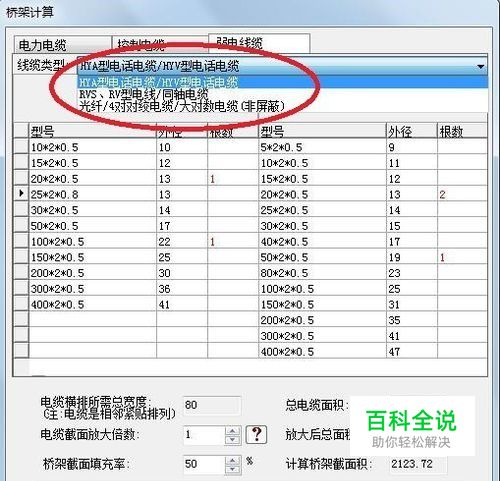

点击弱电线缆，选择线缆型号，根据电缆型号，填写电缆的根数，点击计算，就到所需桥架的大小规格了。
