caxa中怎么用尺寸驱动功能修改正多边形尺寸

2024-03-26 22:08:18

使用caxa绘图，一般都是提前规划好线条尺寸，如果画的不对，就要删掉重新画，其实caxa有个可以修改图形尺寸的功能，那就是“尺寸驱动”，下面就来讲讲这个功能怎么用；

操作方法

01

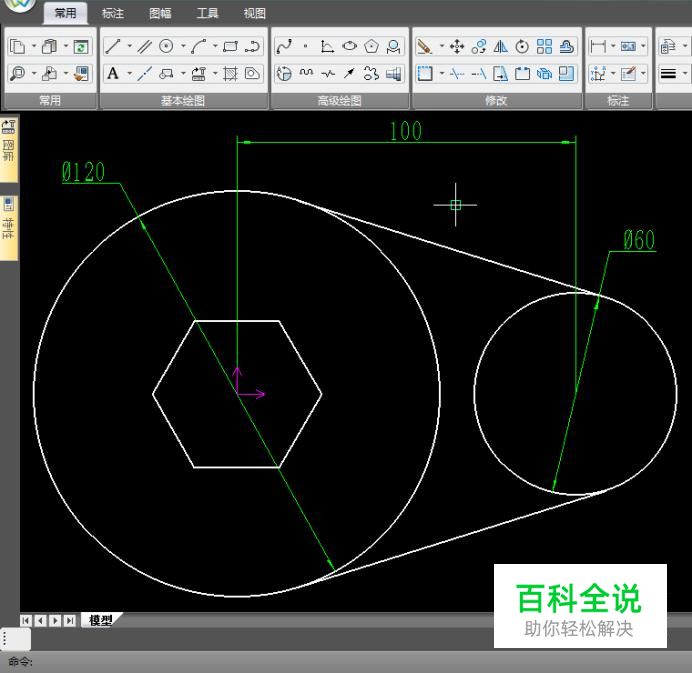

这里主要以图中六边形为例，六边形绘制好以后，测量一下最长对角线(外接圆直径)的尺寸，发现尺寸不对，需要修改；

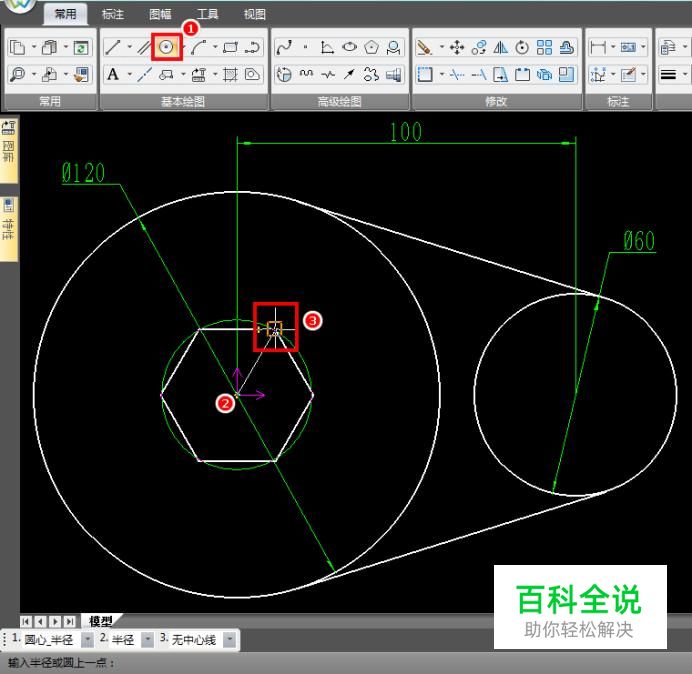

02

因为要使用尺寸驱动功能，先删掉对角线尺寸，绘制出六边形的外接圆作为辅助图形；

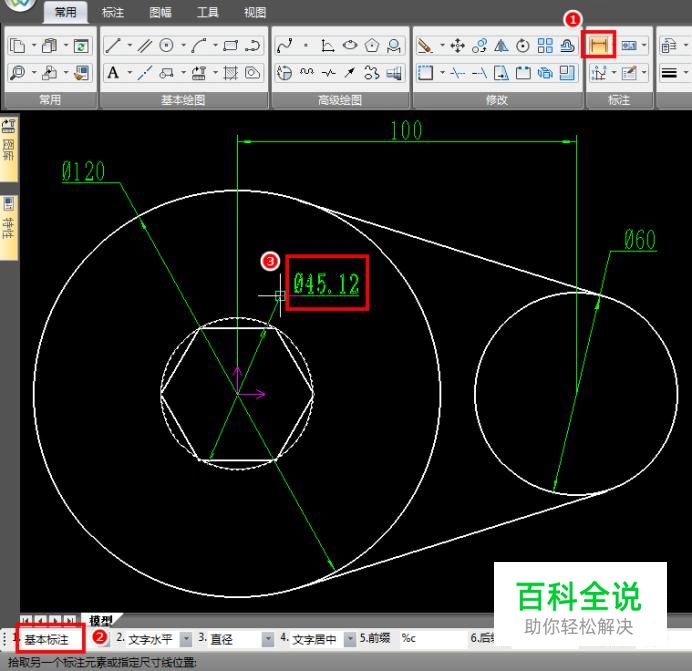

03

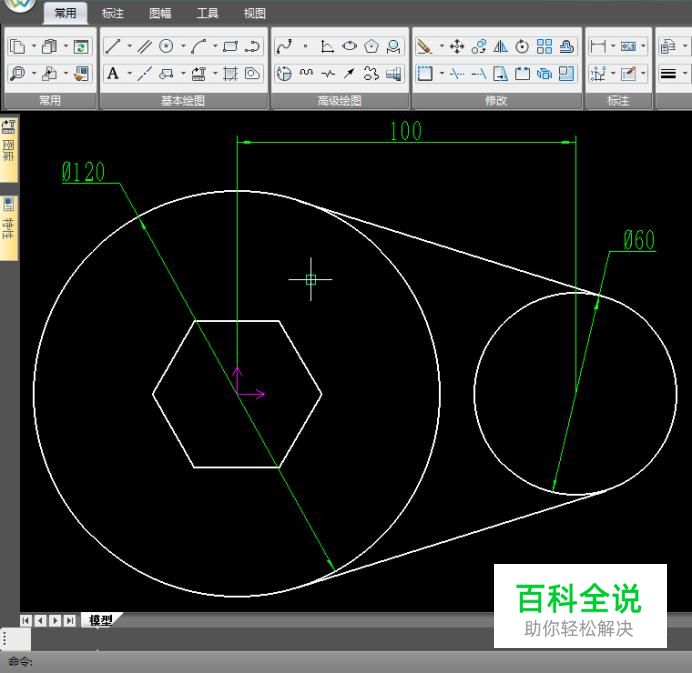

使用“尺寸标注”命令标注外接圆的直径尺寸；
04

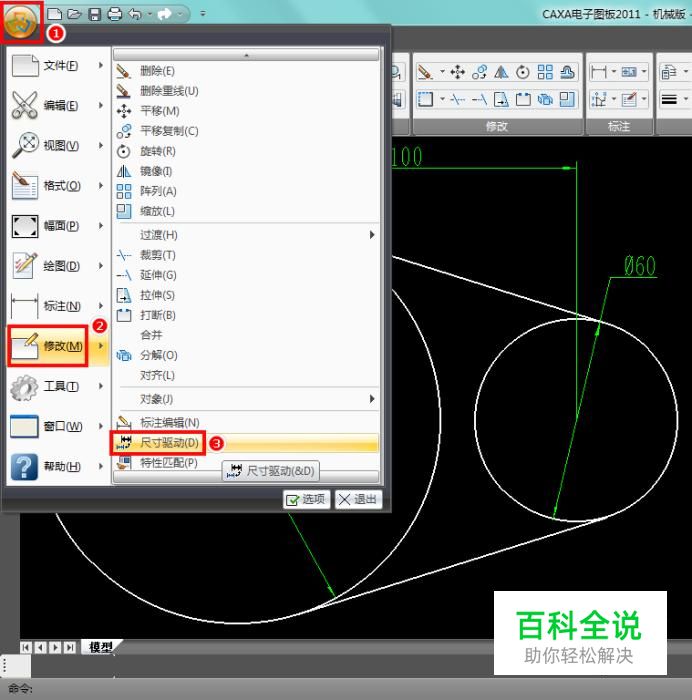

尺寸驱动在常用功能区没有，需到菜单中找到“修改->尺寸驱动”；

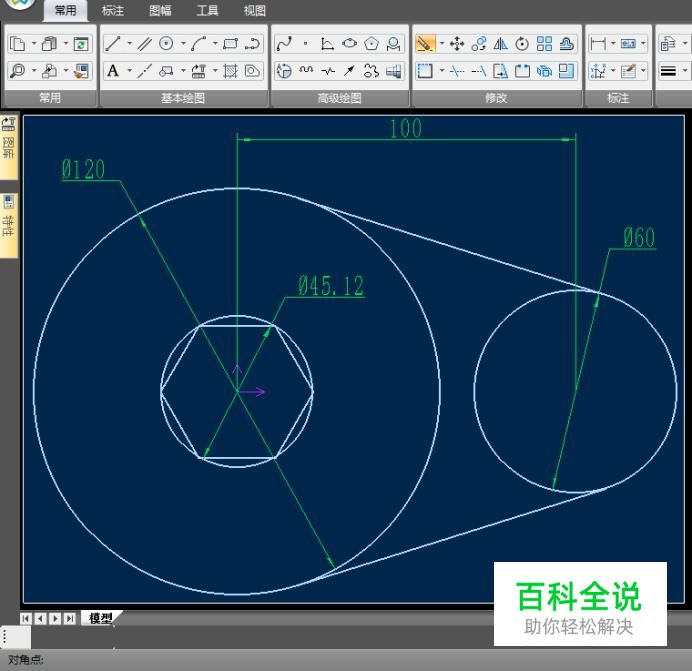

05

首先是拾取需要修改的图形及其尺寸，可以全选，也可以选择部分，这里采用全选，然后右键确认；

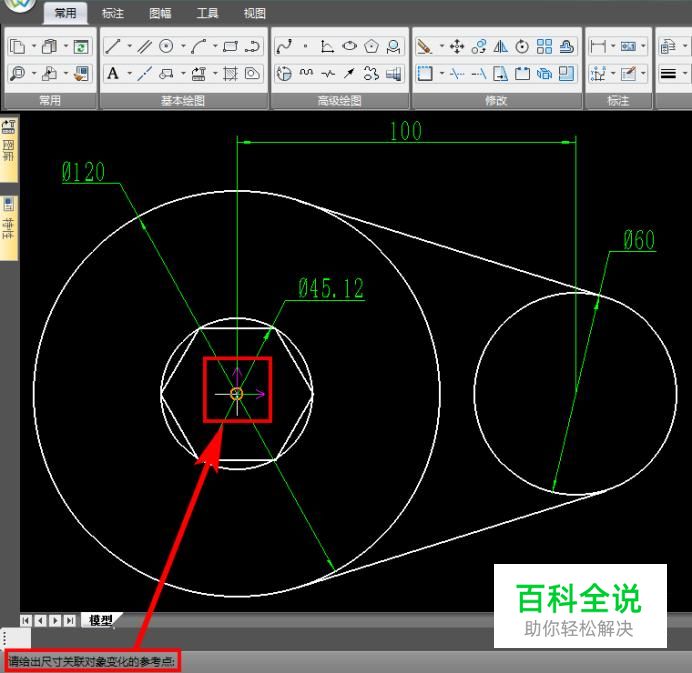

06

根据左下角提示选择“参考点”，为了不产生混乱，最好选择坐标原点；

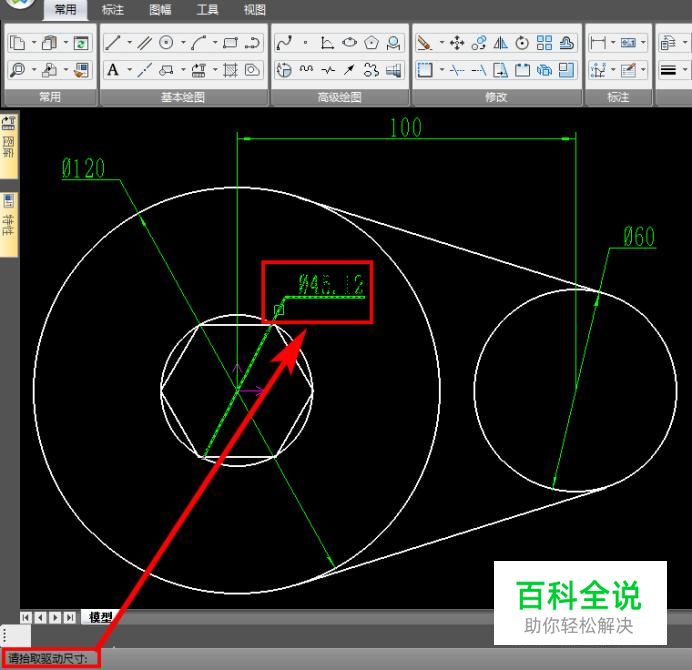

07

再根据提示选择要修改图形的尺寸；

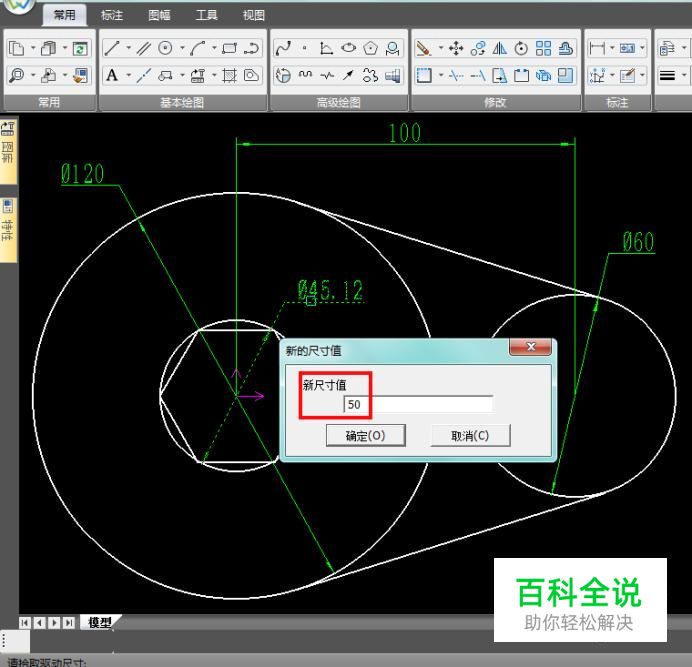

08

弹出新尺寸值的输入框，输入正确的尺寸，确认，此时还没退出“尺寸驱动”功能，可以选择其他尺寸进行修改；
09

修改好以后，将辅助圆及其尺寸删掉即可；
