CAD绘图技巧：图块无法炸开怎么办？没关系咱有“王炸”！

【关键词：室内设计、装修设计、建筑设计、装饰装修、室内外设计、名轩雅居、建筑装饰、园林绿化设计、庭院景观、智能家居、软装配饰、别墅豪宅、酒店会所设计、工装家装】

在绘图过程中经常会遇见无法分解的图块

而无法分解的图块其实有多种情况

今天小编就分享一下如何分解这些图块

▲ 碰到无法正常分解的、咱们用王炸就行了

图文教程

▼

引言

首先给大家说一下我们无法直接用"X"分解的图块、常见的一般有三种类型。

第一种是在制作图块时取消勾选了“允许分解”的图块；第二种是匿名图块；第三种是多重插入块。

后两种类型基本都是使用CAD插件制作的“加密块”、直接使用CAD很难制作出来、下面就分别给大家分享如何分解这几种类型的图块

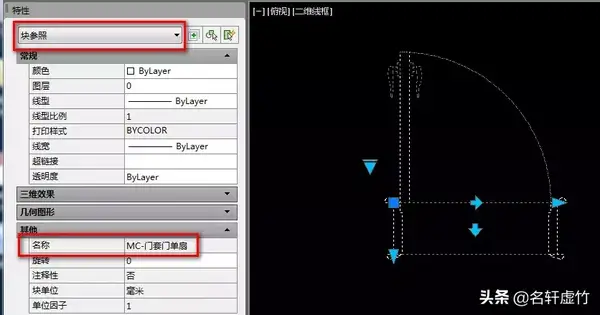

首先判断什么情况是此类型图块、最简单的方式是选择图块后观察特性选项版、如果特性和块名均无特殊之处、基本可以确定属于此类型、如下图所示：

▲ 点击图片可以放大查看

1.分解教程

选择图块后输入“BE”命令进入块编辑器、在不选择图元的情况下、将特性选项版中的“允许分解”选项改为“是”、然后退出块编辑器并保存即可、如下图所示：

▲ 进入块编辑器不选择图元直接设置此项即可

2.制作方法

此类型图块的制作方法、只需要在制作图块时取消“允许分解”的对勾即可、如下图所示：

▲制作图块时取消红框内的对勾即可

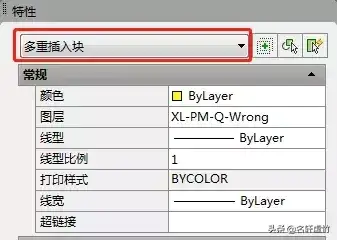

匿名块和多重插入图块的判断就非常简单了、选择图块后、特性中显示“多重插入块”的就是多重插入块、块名前面有个“*”号前缀的就是匿名块、如下图所示：

▲以上显示的就是多重插入块

▼▼▼

▲以上就是匿名块了

1.分解教程

如果遇到匿名块和多重插入块、正常我们是无法分解的、需要借用CAD插件辅助、插件下载地址在文末

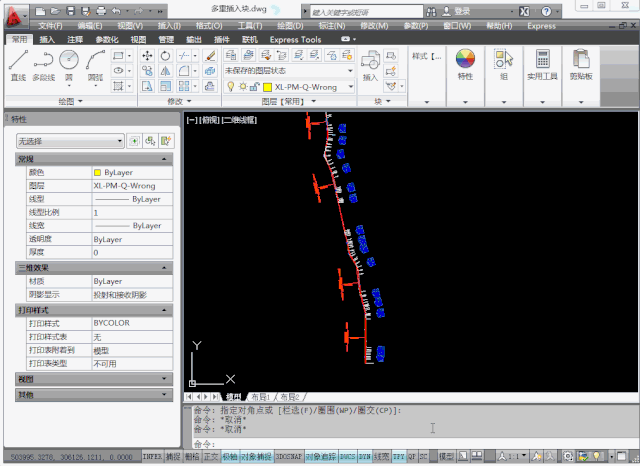

加载好插件以后选择图块并输入“unlockdwg”命令、弹出提示后直接输入“Y”即可分解（加载插件的方法已分享多次、这次就不在重复了）、如下图动画所示：

▲ 按住图片保存到手机中可放大查看

2.制作方法

制作这种类型的图块、加载本文插件并选择图形后输入“lockdwg”命令即可、如下图动画所示：

▲加密次数可以根据需要制定即可

多重插入块分解插件下载链接：
https://pan.baidu.com/s/1Ugzb13DoyHgMIrY0AtkooA

提取码：3fm6
