什么是CAD外部参照？它与图块有什么不同？

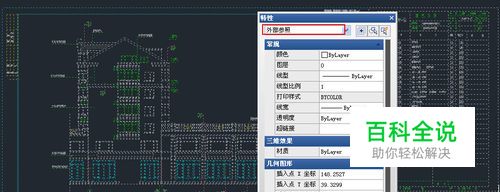

在CAD中插入一个图块后，我们选择图块，在特性面板（CTRL+1）中看对象的类型是块参照。在CAD中还可以插入外部参照，如下图所示。
什么是外部参照？
- 01
块参照、外部参照，首先我们了解一下什么是参照。参照是从英文reference翻译过来的，其实翻译成"引用"更好理解。图块定义好，图块定义保存在图中，我们插入一个图块就是引用一次图定义，因此插入的图块被称为块参照。所谓外部参照就是将外部的图纸引用到当前图中来。为了更好了解外部参照的工作方式和作用，我们可以先看一下外部参照的基本操作。 1、随意找两张图纸，图纸不必太大，我们下面将其中一张图纸称为A，另外一张图纸称为B。先打开图纸A。
- 02

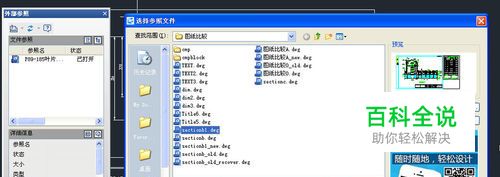

2、可以在菜单或命令面板中调用插入DWG参照命令或直接输入XATTACH命令回车，直接插入DWG文件；也可以输入XREF打开外部参照管理器，然后在管理器中单击“附着DWG”按钮，打开选择参照文件对话框，如下图所示。
- 03

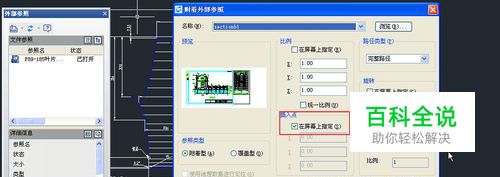

在参照管理器中我们可以看到外部参照插入的状态，并可以对外部参照进行各项操作，因此我们可以选择XREF命令。 3、在选择参照文件对话框中浏览并选择文件B，单击打开按钮，弹出“附着外部参照”对话框，如下图所示。
- 04

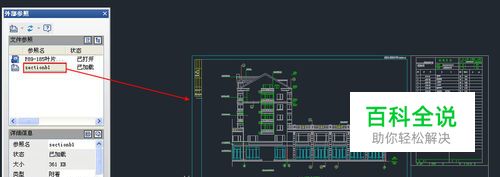

这个对话框的参数跟插入图块很像，也有比例、插入点、旋转角度、单位的设置，只是多了参照类型和路径设置，这个我们暂且不管，确认插入点勾选了在屏幕上指定选项。 4、单击“确定”按钮，在屏幕上确定外部参照的位置，如下图所示。
- 05

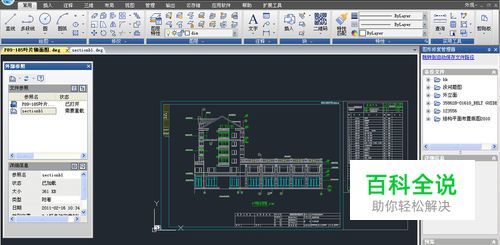

外部参照图纸被插入后，为了跟其他图形区别，被淡显了，这个外部参照的褪色度是可以设置的，之前发过经验介绍过。同时我们看到外部参照管理器里显示了外部参照的图纸名，后面的状态是已加载。 5、打开图纸B，我们在上面画一个图形，比如我们画一个很明显的圆，按CTRL+S保存。切换回图纸A，稍等几秒，我们在右下角会弹出一个窗口，会提示我们图纸B已修改，需要重载，如下图所示。
- 06

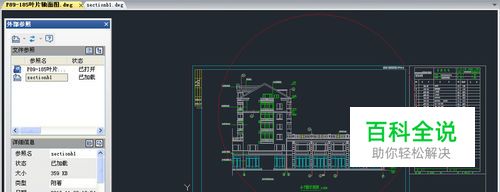

单击消息窗口中重载图纸，我们可以看到图纸B被重新加载进来，可以看到刚绘制的圆，如下图所示
- 07

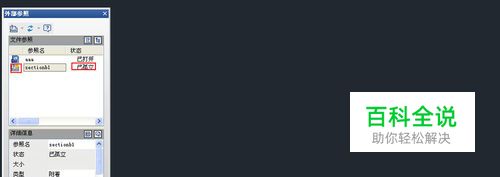

保存图纸A，关闭图纸A和B。打开WINDOWS的资源管理器，我们将图纸B移动到其他目录，也就是说在原始路径下找不到图纸B，切换回CAD，再打开图纸A，并输入XREF打开外部参照管理器，如下图所示。
- 08
我们在图中看不到之前插入的图纸B了，在外部参照管理器里显示B图纸已孤立，我们可以放大观察外部参照的插入点，会发现这里会显示XREF加上文件名。 通过上面的操作我们可以知道外部参照在当前图中只是保存了一个文件名，如果找得到这个文件，这个文件的图形就会被加载进来。如果原文件被修改，当前图中重新加载后就可以更新，与原图保持一致。
外部参照的基本应用
- 01
通过上面的练习我们基本了解了外部参照是什么以及外部参照的一些基本操作和特征，那外部参照通常在什么情况下使用呢？ 可以先从CAD帮助中摘取一段对外部参照的解释： 可以将整个图形作为参照图形（外部参照）附着到当前图形中。通过外部参照，参照图形中所作的修改将反映在当前图形中。附着的外部参照链接至另一图形，并不真正插入。因此，使用外部参照可以生成图形而不会显著增加图形文件的大小。 通过使用参照图形，用户可以通过在图形中参照其他用户的图形协调用户之间的工作，从而与其他设计师所做的修改保持同步。用户也可以使用组成图形装配一个主图形，主图形将随工程的开发而被修改。 确保显示参照图形的最新版本。 打开图形时，将自动重载每个参照图形，从而反映参照图形文件的最新状态。 请勿在图形中使用参照图形中已存在的图层名、标注样式、文字样式和其他命名元素。 当工程完成并准备归档时，将附着的参照图形和当前图形永久合并（绑定）到一起。 其实简单地说，在设计过程中用外部参照有两种目的，一种是标准化，一种是协同设计。 标准化：很多单位会使用标准的图框，在所有图纸中都用外部参照的形式将图框插入进来，如果单位图框有修改，大家没有必要每张图纸进行修改了，所有图纸在打开时就自动更新了。 协同设计：在建筑设计中经常会用外部参照来实现简单协同设计，水暖电等设备专业都要在建筑图上绘制电缆、管线、设备，他们可以将建筑图纸作为外部参照插入进来，作为底图，建筑图纸一旦更新，底图也会自动更新。
外部参照和图块的区别和联系
- 01

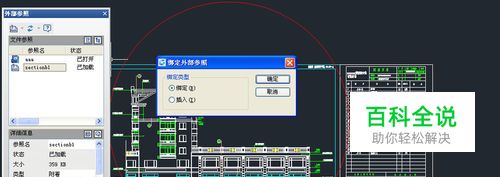

简单地说，图块是保存在图纸内部的，外部参照是引用的独立的图纸。 插入图块时可以浏览其他图纸，但插入图纸的所有数据会被读取并保存到当前图中，但如果插入外部参照，当前图纸中指示保存一个文件链接，在打开图纸时可以显示插入的图纸，但保存的只是一个路径。 如果以外部参照插入的图纸，在拷打其他路径或机器，或者发给其他人时，必须带有外部参照的图纸，可以用电子传递（ETRANMIT）命令将图纸打包压缩。 当工程完成并准备归档时，或者要将图纸发送给第三方时，可以将附着的参照图形和当前图形永久合并到一起，方法就是通过绑定将外部参照转换为图块。 在外部参照管理器的图纸名上右键单击，在右键菜单中选择绑定，就可以将外部参照绑定到当前图中，称为一个图块，如下图所示。
- 02
绑定时有两种方式，只是对图层、标注样式、文字样式的处理不同，绑定方式会在相关名称前加上外部参照图纸的名称，插入方式则会忽略外部参照图纸名，直接将这些数据合并到当前图中。 参照编辑REFEDIT命令可以编辑图块，也可以编辑外部参照，当编辑外部参照时，等同于编辑原图，也就是编辑后原图也会被修改，所以有些图纸会限制对外部参照的参照编辑，在原始图纸中将XEDIT变量设置为0。
小结
- 01
上面只是介绍了外部参照的基本操作和概念，跟外部参照相关的操作还有很多，后面在其他经验里再讲。
