CAD怎么查询图纸尺寸

2024-03-28 04:04:53

在建筑工程领域，有时候由于设计人员的疏忽导致图纸上的某些尺寸没有表示出来，此时我们可以利用CAD图纸的电子版，然后通过查询距离的方式进行查询。具体怎么操作呢？下面就跟大家分享一下CAD查询图纸尺寸的方法，希望能帮助到大家。

操作方法

01

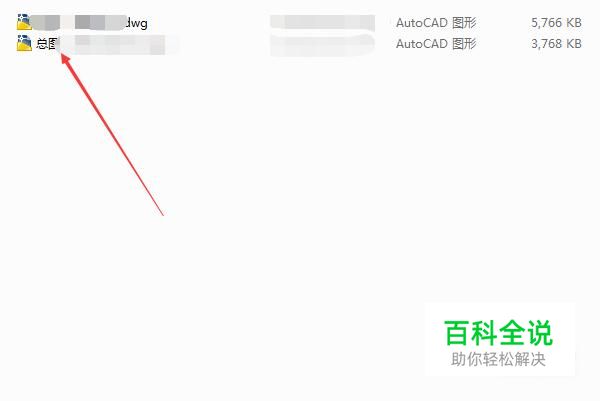

第一步找到需要查询的CAD图纸，然后鼠标左键双击打开此图纸。
02

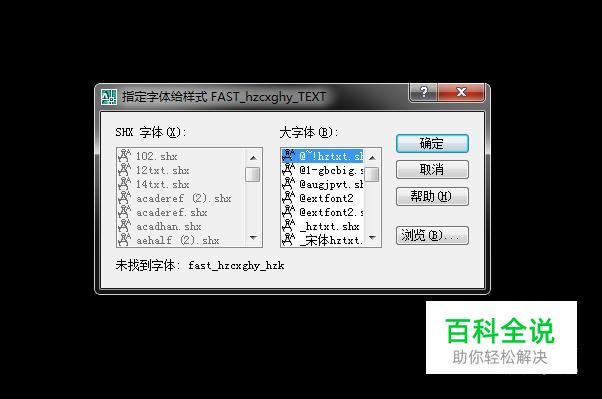

一般打开图纸后首先会弹出设置字体的对话框，此时就需要我们准确找到相应的字体后点击确定，否则打开的图纸会显示乱码。
03

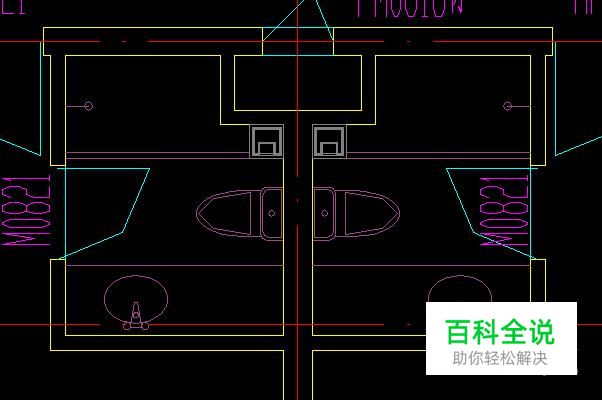

成功打开图纸后，然后方法图纸，再找到需要查询尺寸的图纸位置。
04

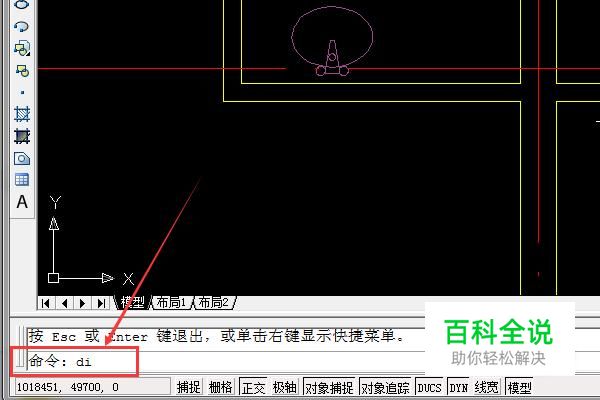

接着在CAD下方的操作栏中输入“距离”的快捷键di，然后点击键盘上的“enter”回车键。
05

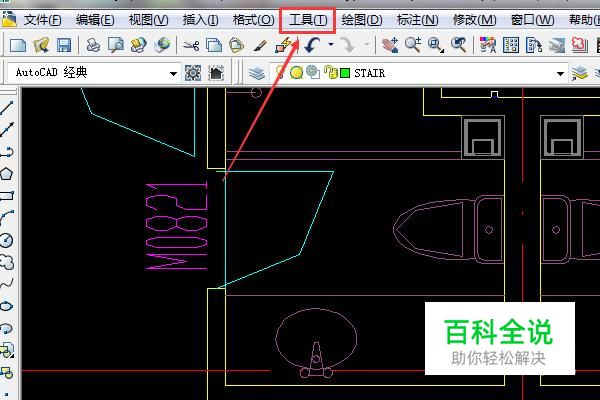

如果我们不知道距离的快捷键又该怎么办呢？也没有关系，首先点击CAD上方工具栏中的“工具”按键。
06

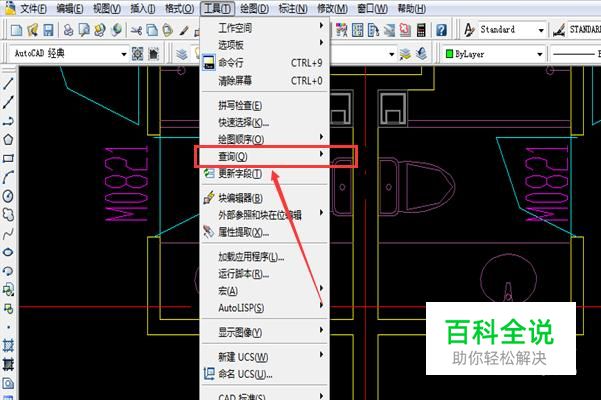

接着再点击“查询”按键。
07

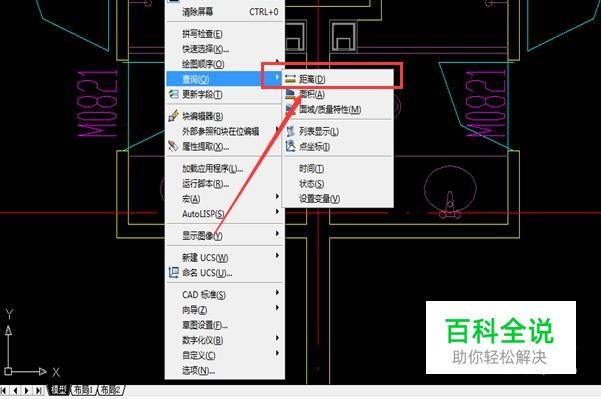

然后再点击“查询”栏右侧的“距离”按键。
08

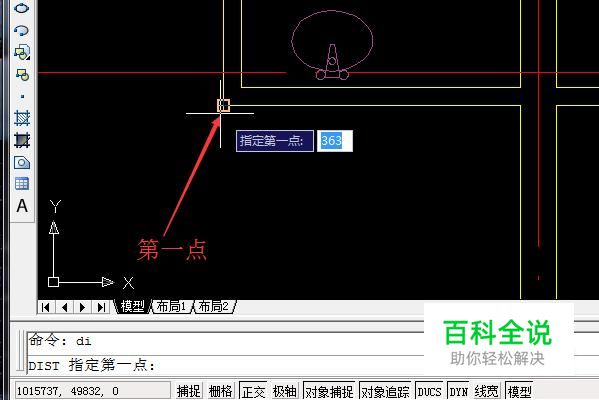

之后选中图纸上需要查询距离尺寸的第一点，如下图所示：
09

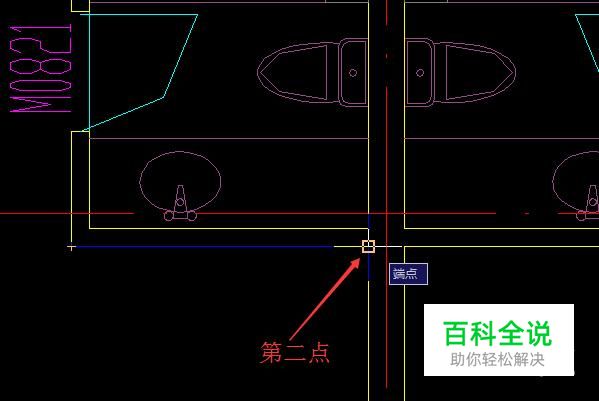

接着再选择图纸上需要查询距离尺寸的第二点，然后按下键盘上的回车键。
10

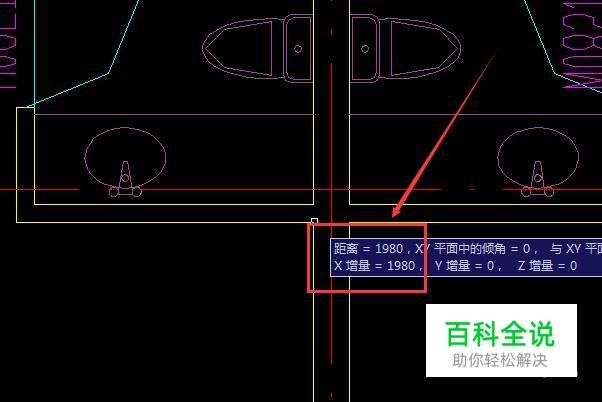

之后在CAD的鼠标十字光标这里我们就能看到该段尺寸的距离是多少了。
11

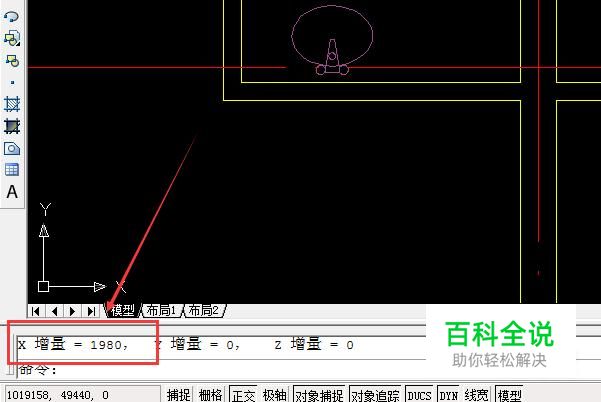

在CAD图纸底部的命令栏中我们也能看到查询到的距离尺寸是多少。
