AutoCAD 2010如何利用块标注粗糙度

小编这次将为大家讲解如何用块快速标注粗糙度。

操作方法

  • 01

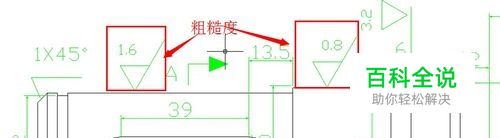

    首先，我们看下粗糙度的符号，如图

  • 02

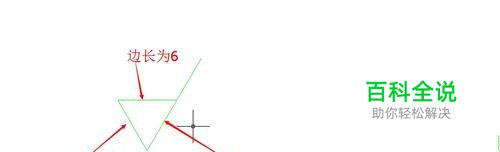

    在空白处画出粗糙度符号，夹角为60°。

  • 03

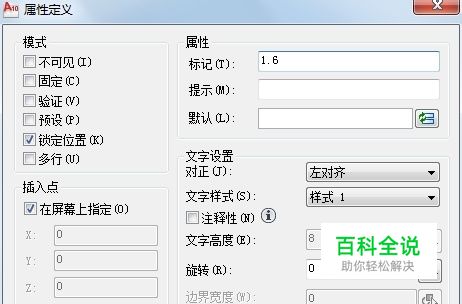

    画出后，点击插入→定义属性；弹出属性定义对话框

  • 04

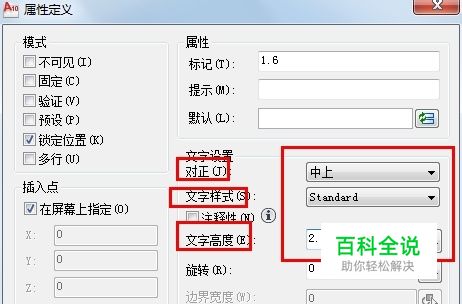

    选择如下参数 对正：中上 文字样式：Standard 文字高度：2.5

  • 05

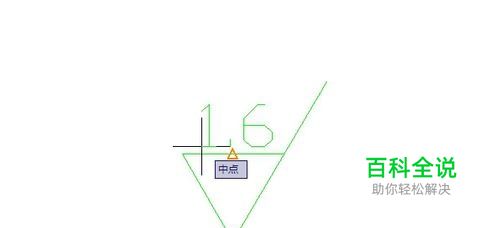

    插入数字

  • 06

    接下来创建块；插入→创建；弹出块定义对话框

  • 07

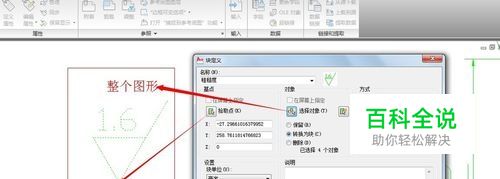

    名称：粗糙度 拾取插入点；选择对象为整个图形

  • 08

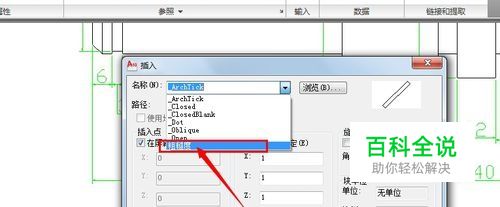

    创建成功后进行插入：点击插入，选择粗糙度

  • 09

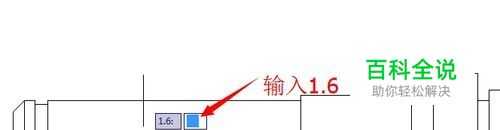

    选择放置的位置； 输入数值

  • 10

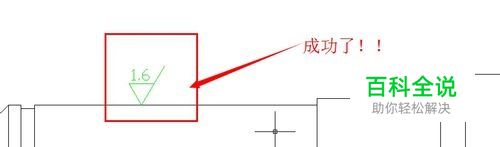

    成功插入粗糙度！

  • 11

    到此结束，祝大家工作顺利，学习进步！
