如何在origin pro8 中同一个坐标系里画多条曲线【百科全说】

origin pro8是一款很实用的作图软件，可以高效处理实验数据。对于需要控制变量的实验，为了便于比较，我们往往需要在同一个坐标系里画出多条曲线，下面以三条曲线为例，告诉大家怎么快捷作图。

操作方法

01

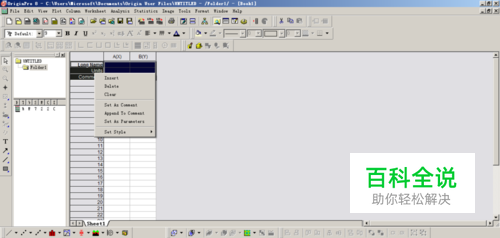

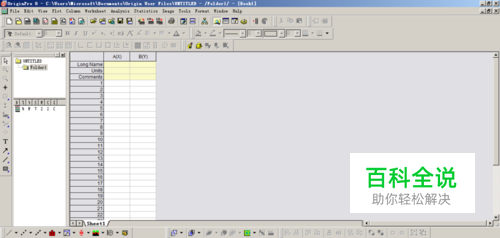

打开origin pro8，会自动创建一个空白的workbook，最上面的三行我们一般是用不到的，可以选中后，鼠标右击，选择delete删除。
02

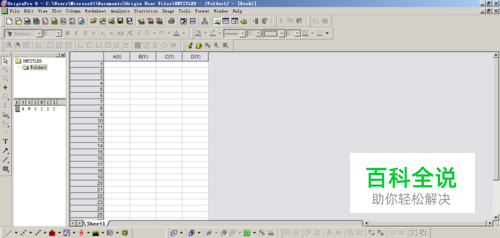

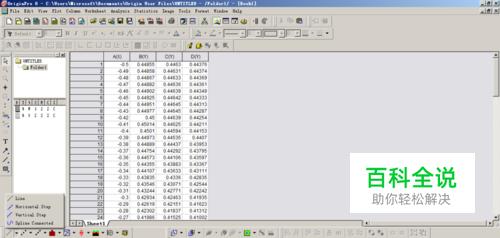

因为我们要画三条曲线，所以加上横坐标，我们一共需要四组数据，点击工具栏Add New Columns按钮，新增两列。将数据导入，第一列是横坐标，后面三列是对应的纵坐标。
03

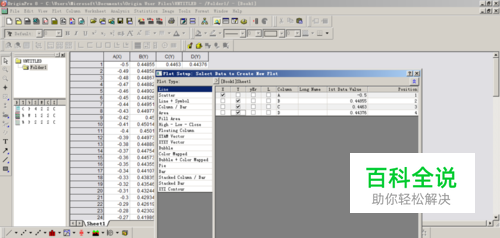

单击左下角的直线图标的下拉三角形，选择第一个Line，弹出一个窗口，这个窗口是让你设置每一列坐标分别是横坐标还是纵坐标，上面我们导入数据时就已经把横坐标导入A列，所以相应勾选就可以了。点击确定之后，就可以看到最初生成的图形。
04

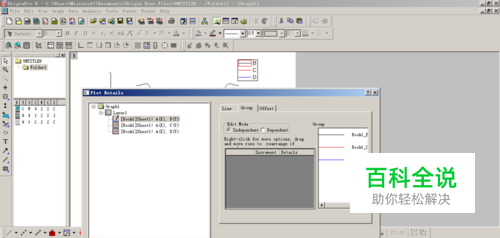

这里每一条线的类型和颜色都可以自己设置。选中其中任意一条曲线，双击，弹出设置窗口，在group选项卡Edit Mode中选中Independent，下面就可以切换到Line选项卡中对每一条线进行编辑。
05

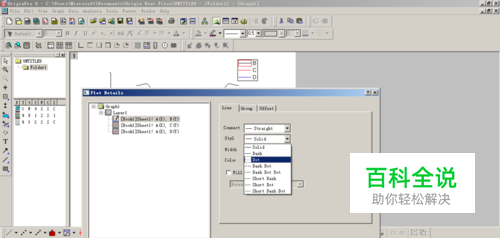

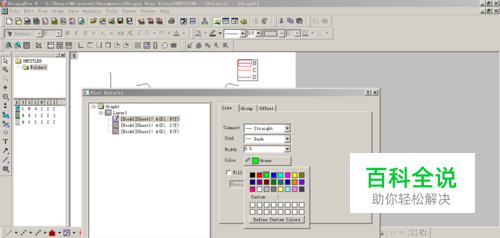

Style是改变线的类型，你可以选择实线、虚线、点线或者虚线点线相间，Color选项可以改变线的颜色，你可以选择现有颜色，也可以自定义。注意，这里改变的是你所选中的那条曲线，而不是每一条。你可以在左侧Graphic—Layer里选择想要更改的曲线。
06

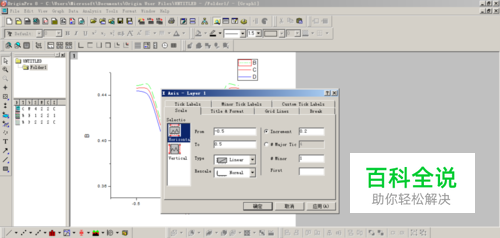

为了让图形更美观，我们可以改变坐标的范围和分度值，选中横坐标或者纵坐标双击，在弹出的窗口里Scale选项卡中设置坐标的起始值和分度就可以了，Horizontal是横坐标，窗口标题是X Axis，如果切换到Vertical，就是纵坐标，窗口标题也就自动变成了Y Axis。
07

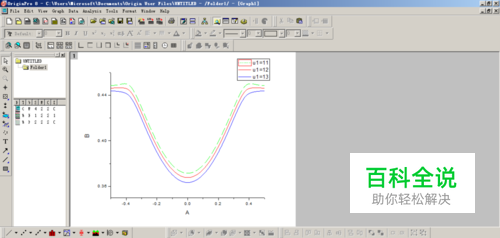

既然是控制变量，那就要标明变量的值，每一个变量值对应一条曲线。这个在图形右上角的框框里编辑，双击曲线类型右侧的文本，修改为你想要的变量值就可以了。此外横纵坐标的名称也是通过双击文本来修改。
