主板四位诊断卡使用与代码说明
操作方法
- 01

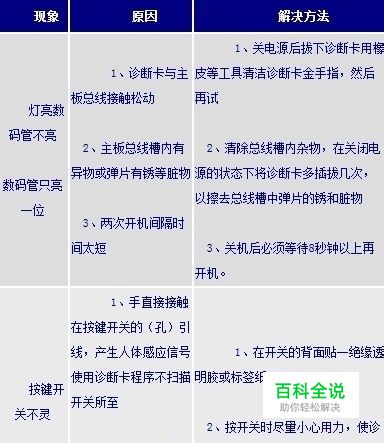

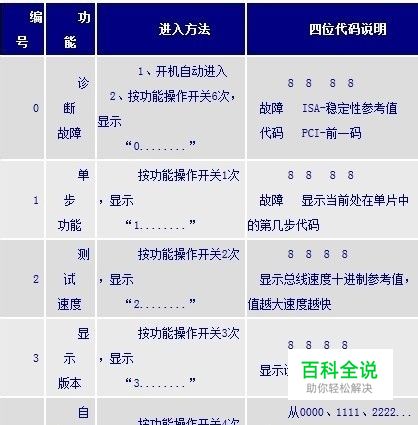

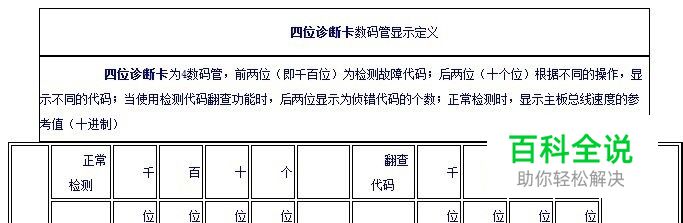

现在越来越多的维修人员选择使用四位的主板诊断卡，主板四位诊断卡比二位代码更兼容PIII、PIV等高中低档主板，并且有对诊断卡自身故障的自检测功能，大大减少了由于诊断卡自身的问题而报告错误的故障代码，使用户被误导，结束了诊断卡只测试主板的故障。下面现在越来越多的维修人员选择使用四位的主板诊断卡，主板四位诊断卡比二位代码更兼容PIII、PIV等高中低档主板，并且有对诊断卡自身故障的自检测功能，大大减少了由于诊断卡自身的问题而报告错误的故障代码，使用户被误导，结束了诊断卡只测试主板的故障。下面我们就来说说主板四位诊断卡的使用与代码含义。 四位主板诊断卡使用说明： 四位主板诊断卡操作方法：将四位诊断卡插到主板相应插槽上。开机启动电源，此时诊断卡将自动开始诊错。此时按诊错卡按键（2秒钟以上）。则显示代码1，进入单步功能，此时按动一次按键（快速），则代码跳动一次；相应的代码，请参考说明书。继续按诊错卡按键（2秒钟以上）则进入下一功能，主板总线测速功能；显示总线速度十进制参考值，值越大速度越快；使用其功能可以方便测试主板的速度，对于购买主板起参考作用。继续按诊错卡按键（2秒钟以上）进入版本显示功能；诊断卡应显示0053继续按诊错卡按键（2秒钟以上）进入自身显示检测功能，从0000、1111、2222……直到FFFF，如显示正常，则为诊断卡自身显示功能正常继续按诊错卡按键（2秒钟以上） 进入自身故障检测功能，若出现“5888”则诊断卡自身故障检测通过 若显示“0000”则诊断卡自身故障检测未通过，诊断卡错误，或关闭电源得新拔插或更换插槽。 四位诊断卡自身故障解决
