NX/UG11.0如何使用旋转命令绘制片体/实体建模

拉伸、旋转是UG建模过程中最常用也是最基本的命令，下面简单介绍下旋转命令在ug11.0的位置及基本操作。

操作方法

  • 01

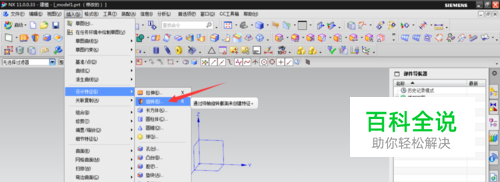

    在菜单栏【插入】-【设计特征】-【旋转】命令。

  • 02

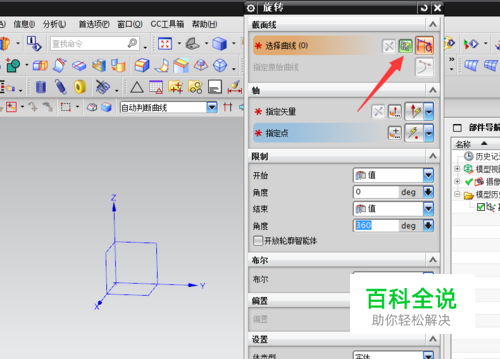

    点击草绘截面，如果之前有已草绘好直接选择草绘曲线即可。

  • 03

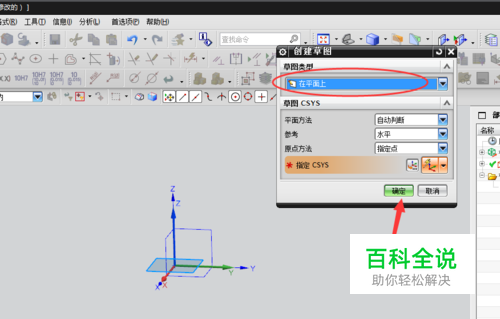

    选择草绘截面，点击确定。

  • 04

    进入草绘环境，绘制需要的草绘曲线。

  • 05

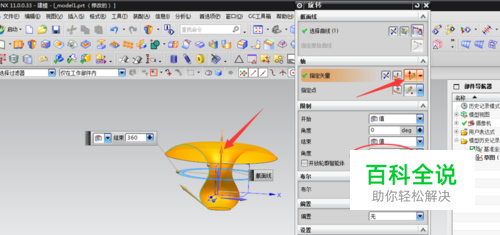

    更改好旋转参数，点击确定

  • 06

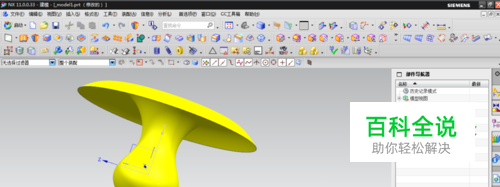

    完成旋转

  • 07

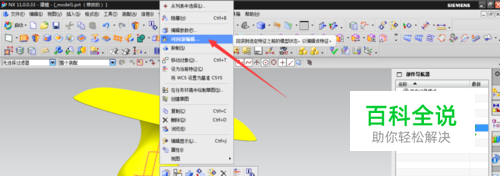

    也可右击零件进行再编辑

  • 08

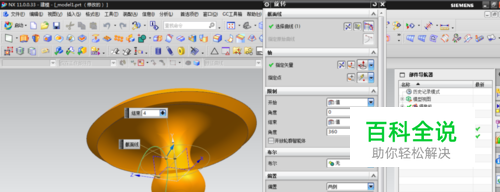

    更改参数，设置偏置厚度，生成实体。
