NX/UG11.0如何使用派生曲线中的缠绕曲线命令
缠绕曲线是ug中常用的命令之一。下面介绍下此命令的使用方法。
操作方法
- 01

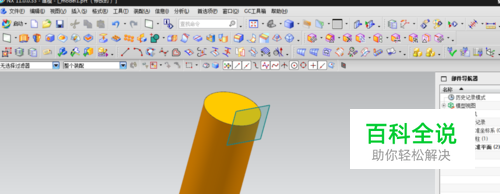

我们先任意绘制圆柱体及任意展开曲线平面。
- 02

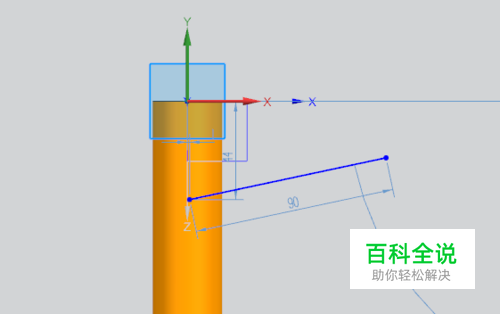

我们在平面上任意草绘曲线，可以是直线、圆弧或者样条都可以。
- 03
插入-派生曲线-缠绕/展开曲线命令。
- 04
打开缠绕/展开曲线命令提示框。
- 05
依次按图示操作选择。
- 06
完成后点击确定，可以看到曲线已缠绕到圆柱体表面。
- 07
下面我们来验证下，缠绕前后曲线的长度是否一致。
