如何制作一幅有范儿的彩色平面图
如何快捷，迅速的制作一张彩色平面图对于设计师来说是非常重要的。
操作方法
- 01

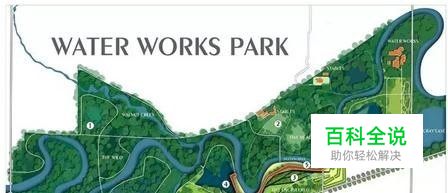

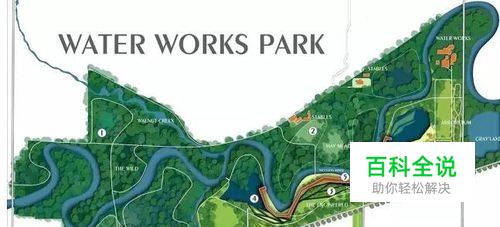

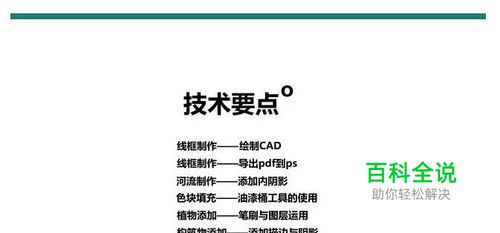

我们先看下最终成果图。和要点。
- 02

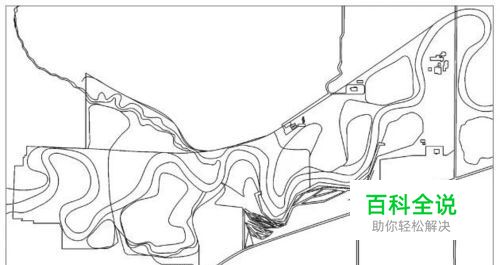

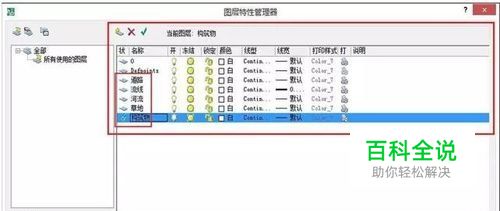

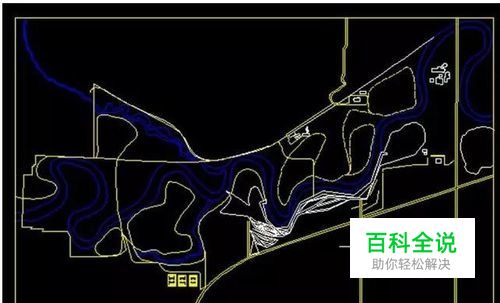

线框制作，cad出线稿。分为道路层、流线层、河流层、草地层、构筑物层进行分层绘制。（这一步的目标是为了得到清晰的分层平面线稿。）
- 03

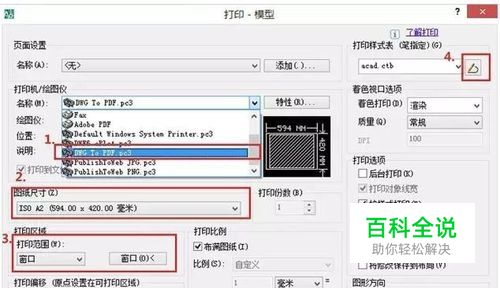

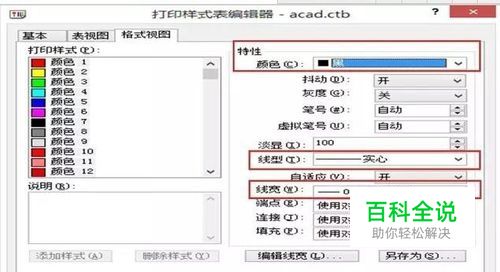

线框制作——导出PDF到PS CAD打印PDF输出时要建图框方便后期修改，养成一个做图的好习惯。 1：打印调整输出1 2 3 4 2：调整特性：颜色 线性 线宽 3：线稿输出pdf
- 04

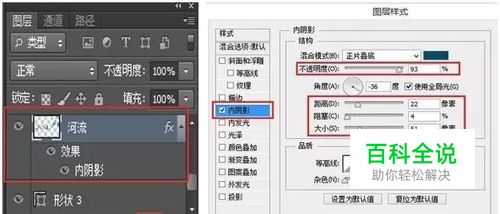

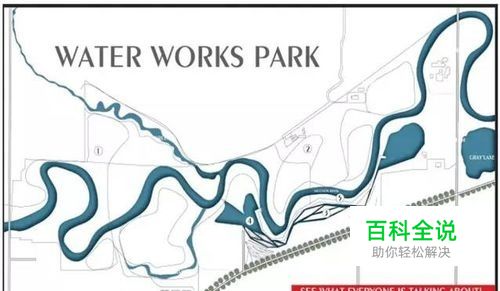

河流制作——添加内阴影 新建图层命名河流，填充水的颜色，调整图层样式添加内阴影
- 05

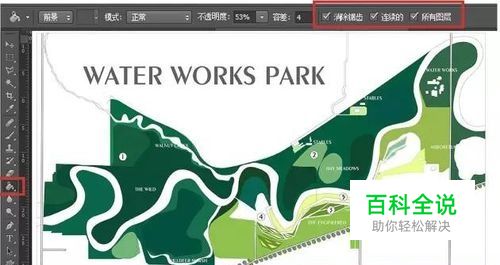

色块填充——油漆桶工具的使用 选择油漆桶工具，勾选所有图层。分块进行填色。
- 06

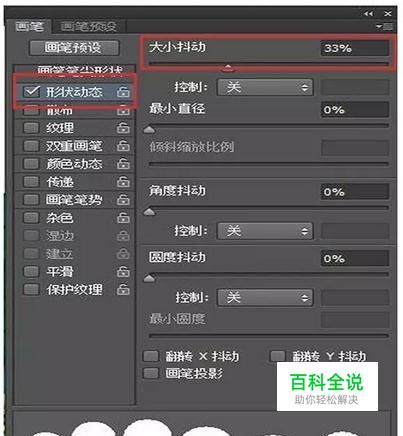

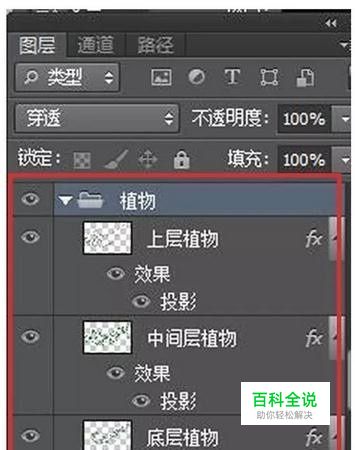

植物添加——笔刷与图层运用 （1）选择圆形笔刷F5调整笔刷大小抖动；创建新图层把植物分为上层植物、中层植物、底层植物分层进行植物群落绘制
- 07

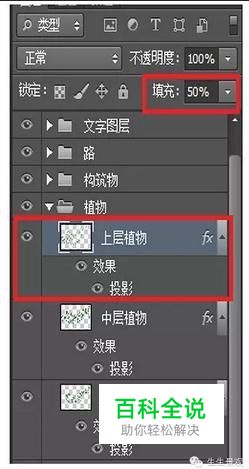

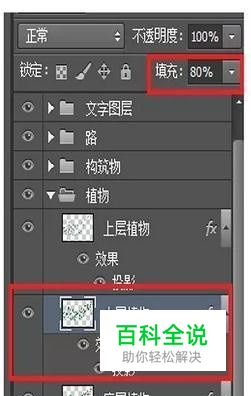

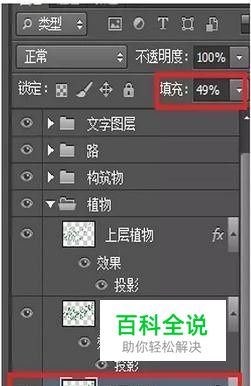

不同植物层调整样式（数据没有固定的大家根据效果灵活进行调整）
- 08

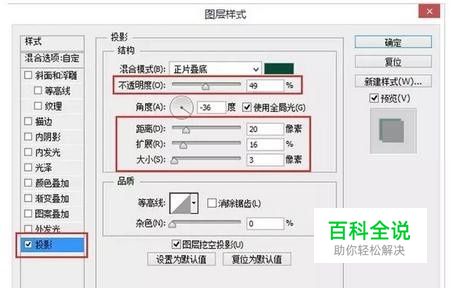

调整图层样式添加投影样式。
- 09

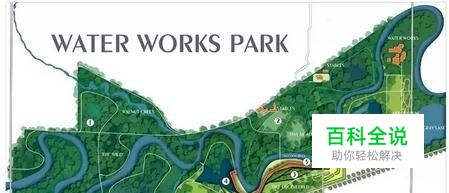

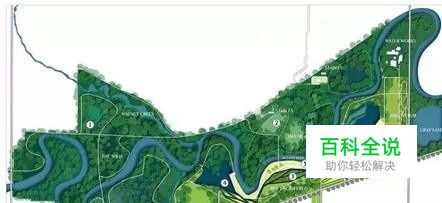

植物添加效果
- 10

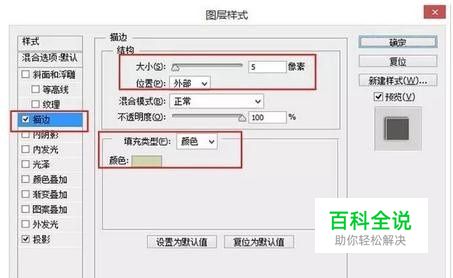

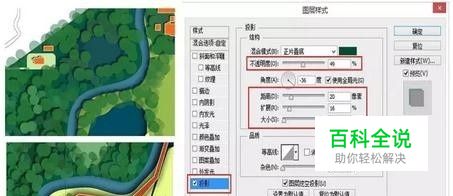

构筑物添加——添加描边与阴影 （1）创建构造物图层进行填色； （2）调整图层样式添加描边样式； （3）调整图层样式添加投影样式。
- 11
构筑物添加效果
- 12
根据场地划分在个区域内放置场地信息图标。
