南方CASS入门：[17]如何根据等高线切断面
使用CASS过程中，经常会用到断面，比如算土方量、设计要求之类的。
下面介绍一下CASS绘制断面的操作了注意的问题。
操作方法
- 01
首先在地形图上需要绘制断面的位置绘制一根多段线。多段线绘制方向以起为段面方向，且多段线两端需要有等高线。
- 02
点击菜单栏“工程应用->绘断面图->根据等高线”，根据提示选择你要绘制断面的多段线。
- 03

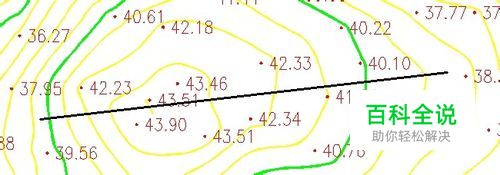

在弹出的对话框里选择你需要绘制断面的纵、横从例及其它选项，选择完成后点击对话框面板中的断面图位置下面的按钮，选择断面的位置。点击确定，CASS就会在你选择的位置上生成一个断面图。下面是一个地形图和使用CASS绘制出来的断面。
- 04

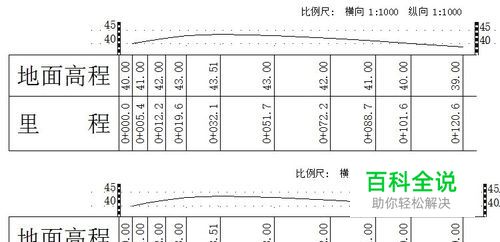

其实绘制断面的过程很简单，绘制过程中需要注意的有以下几点。 多段线的起点和终点必须要注意，CASS绘制断面时是从多段线的起点开始生成的，如果你需要绘制的断面是由地形图的左到右，多段线也需要从左到右。下图中为同一根线相反方向生面的断面图
- 05

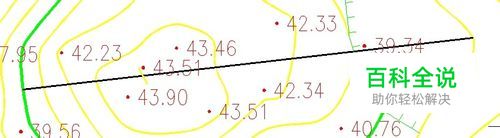

多段线两段必须有等高线。如果所需要绘制的断面超出等高线，可以手动在起点处绘制一根辅助等高线，等绘制完成断面图后再删除。看一图，根据左边地形图生成出来的为断面图中的下面个断面，所生成出来的断面图的里程为0+002.9开始，而不是多段线的起点开始。
- 06

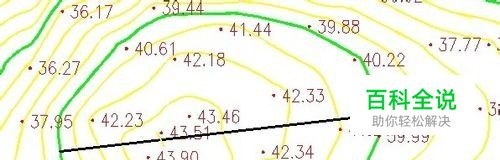

地形图中某些没有等高线的地方需要手动绘制辅助等高线。比如山顶、陡坎等没有等高线的地方。前面几幅断面图中可以看出，每根等高线都会生成一个节点，其中有一个节点标高为43.51的就是我在地形图中山顶处加的一条辅助等高线。
- 07
如果果上陡坎，在陡坎的上方和下方需要添加等高线，这样在断面中才能形成一个正常的陡坎位置的断面。
