南方CASS入门：[11]高程点加密和问题
地形图绘制过程中，某些位置高程点不足，需要手动添加高程点。我们来看看CASS的高程点加密过程。
1、根据现有数据加密
- 01
如果你根据现在的数据进现加密的话，建议你先加密完高程点再生成等高线，因为等高线生成后还需要更改，这会和CASS的计算出现差别。从而导致你加密的高程点会有不准确的存在。
- 02
在CASS菜单中点击“等高线\查询指定点高程”。在弹出的界面中选择图形的高程点数据。
- 03
选择完数据高，CAD会提示你是否在图上注记，选择是，以方便你查看哪些地方你是添加过的。
- 04
下面就可以在图是选择点来添加高程点了。
2、根据等高线添加
- 01
有时一些图形只有等高线，没有高程，这样的话你就没有数据文件来添加高程。只有根据等高线来添加。 根据等高线添加过程其实是和前面是相同的步骤，只是操作之前需要先把等高线的高程取出生成数据文件。 在菜单栏中点击“工程应用\等高线生成数据文件”。在弹出的对话框中输入要保存的文件名。 生成了数据文件，按上面的方面操作就行了。
添加高程时出错情况
- 01
- 02

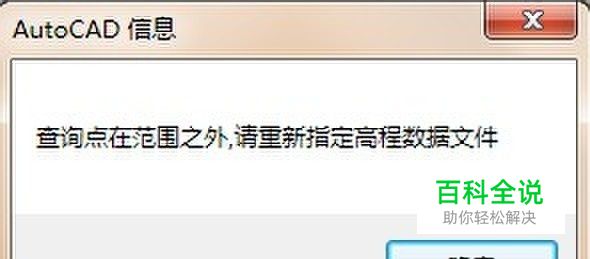

插入高程时出现上图这种情况。 第一种情况：你选择的点超出了数据中所有点形成范围之外。 第二种情况：使用等高线生成数据文件时会有这种情况发生，使用等高线生成的数据发生这种情况时，你选择的点在范围内，也会提示你先把的点超出来范围。 解决办法：使用EXCEL打开数据文件，然后再用另存为重新保存为新的数据文件，使用新的数据文件来添加高程点就不会出现这个问题了。
