如何用origin作三维荧光光谱图？
做有机物成分分析时需要用到三维荧光光谱技术，测试仪器得到的图不美观，通常机器测试完一个样品后可以选择保存“.txt”,“.fd3”，“.flr”,“.wmf”,“.xls”几种文件格式，在这些文件中都保存了我们需要的数据，这里讲txt文件的使用方法。
操作方法
- 01

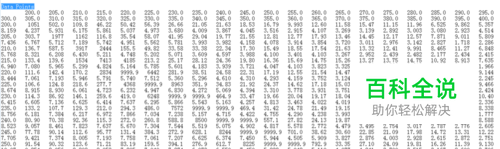

打开txt文件，找到data point这一栏会看到基于你三维荧光测试时设定的EX/EM范围的数字矩阵，矩阵中的数字代表每一点的z值。
- 02
全选矩阵后转置粘贴在excel表格中，目的是为了行与列的转换。让横坐标变成EM，纵坐标变成EX。
- 03

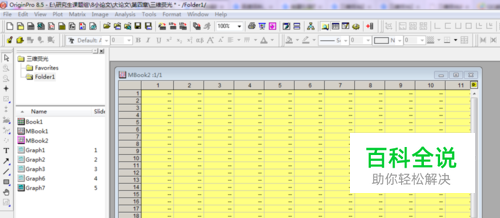

转置完成后打开origin，上方工具栏按照file-new-matrix的路径新建矩阵表格
- 04

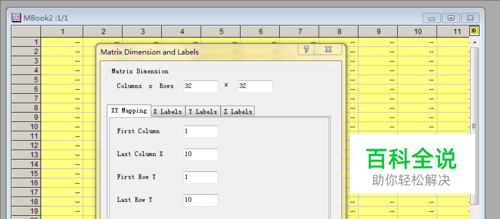

上方工具栏按照matrix-set dimension labels，修改你的column×row（列数×行数，在excel表里看一下刚刚复制过的数字矩阵有多少行列），在xy mapping中设定你的x、y轴的起始点，也就是EM和EX的起始nm值。在x labels和y labels中设定你的横轴纵轴名称及单位。
- 05

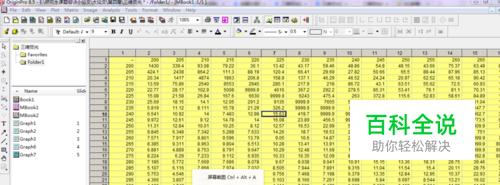

复制粘贴excel中转置好的数字矩阵到origin刚刚设置好的Mbook表格中，左右上下拉一下检查你的数字是否全部粘贴完。
- 06

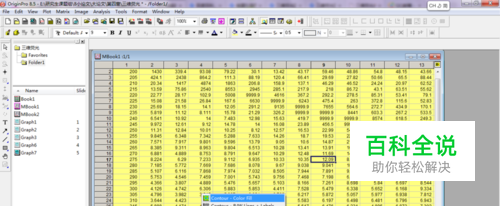

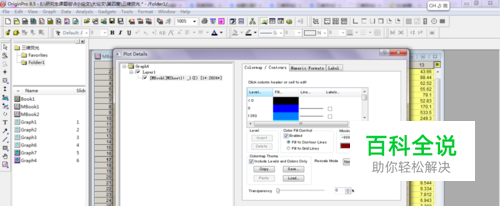

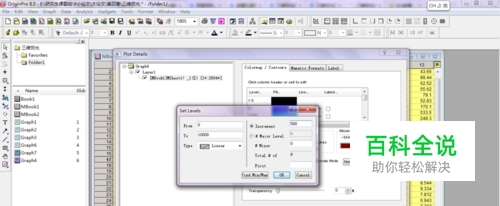

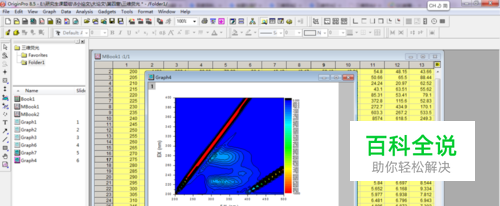

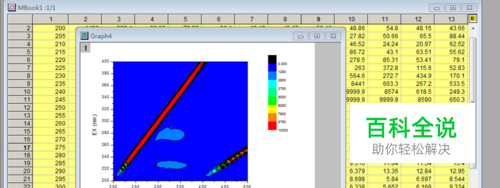

上方工具栏按照plot-contour-color fill得到需要的荧光图，双击图面设置图例稠密程度，点击level调出set levels对话框，调节increment为250得到阶梯明显的光谱图。
