vivo X23拆机教程图解

vivo X23是vivo于9月6日推出一款水滴屏全面屏手机,配备91.2%高屏占比全面屏和屏幕指纹,还搭载了超广角拍照。这样一台手机它的内部结构如何,我们今天一起来看一下。

一,拆机工具

  • 01

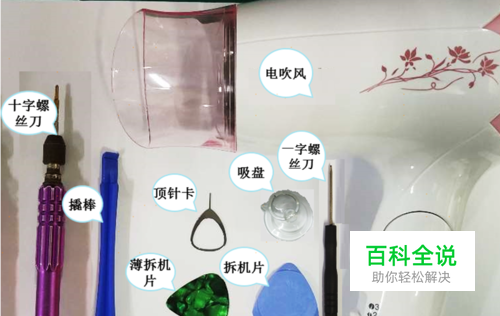

    vivo X23的拆机工具包含十字螺丝刀,撬棒,顶针,薄拆机片,拆机片,吸盘,一字螺丝刀,电吹风。

    二,vivo X23外观图

    • 01

    三,拆卸电池盖

    • 01

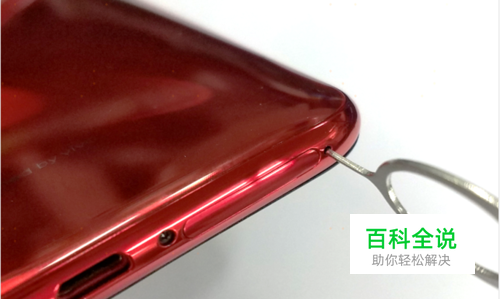

      拆之前将手机关机。SIM卡托位于手机下方,用标配的取卡针取出卡托,不可使用其他工具

    • 02

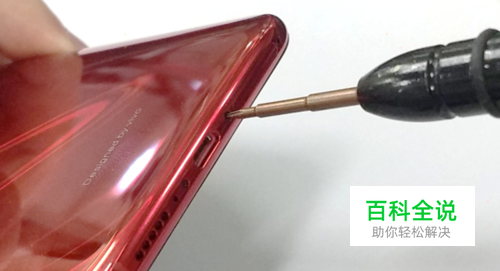

      用六角螺丝刀取下电池盖尾部的2颗螺钉。

    • 03

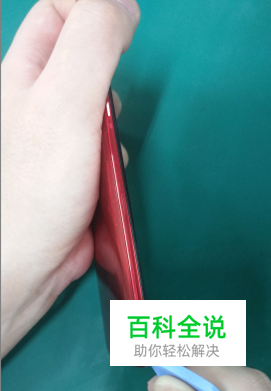

      从整机下端顶开电池盖,沿箭头方向轻轻划动,电池盖即可取下。 注意: ①拆机平台务必干净,不能有异物,颗粒物。拆机时注意力度不能太大,不能让整机变形大,防止玻璃碎②不要划到卡托孔位置 ,此处比较薄弱容易变形; ③不要划到侧按键开关,防止刮坏

    • 04

      电池盖完全取下。

    四、拆卸主板

    • 01

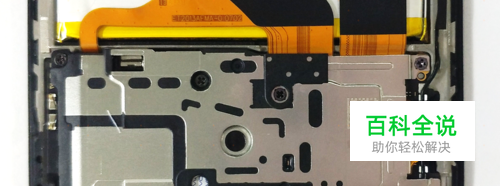

      用十字螺丝刀取出主板及支架8颗固定螺钉。

    • 02

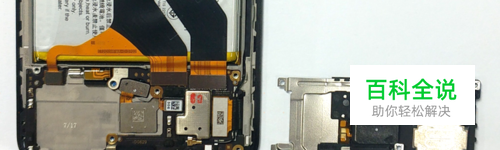

      沿箭头方向将①②号主下支架取下。

    • 03

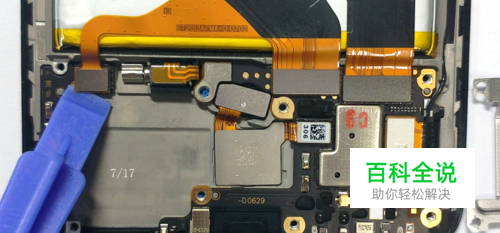

      用撬棒松开所有排线连接器①~⑤(包括同轴线连接器) 。

    • 04

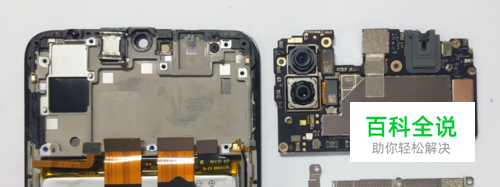

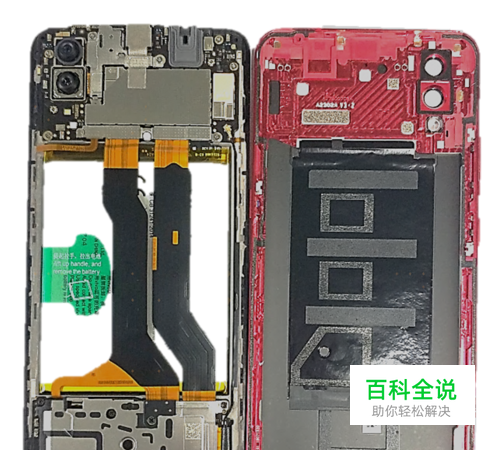

      主板拆卸完成。

    五:拆卸电池

    • 01

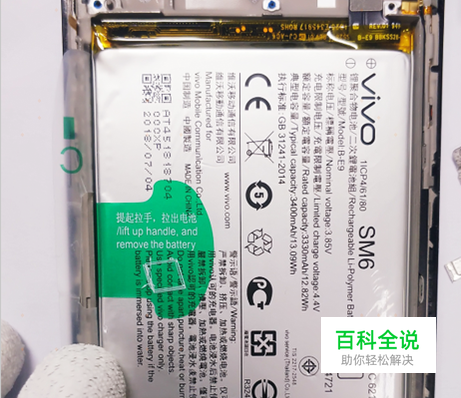

      首先要拉起C层薄膜,C层要与电池完全分开。

    • 02

      然后,一手紧按住C层薄膜,一手稍微用力提起拉手,拉出电池。 注意:拆卸电池有风险,尽量去官方售后拆卸,即使自己动手也切记不要动用尖锐工具撬电池。

    六:拆卸副板

    • 01

      用十字螺丝刀取下固定扬声器支架的8颗螺钉,

    • 02

      用手轻轻掀开,扬声器支架就随之取下了。

    • 03

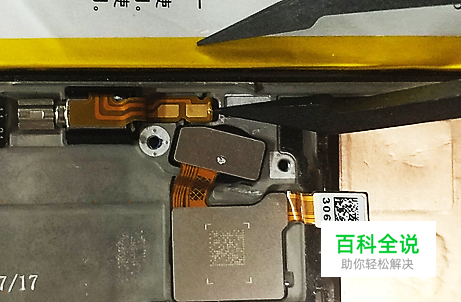

      用撬棒松开所有排线连接器①~⑥(包括同轴线连接器)。

    • 04

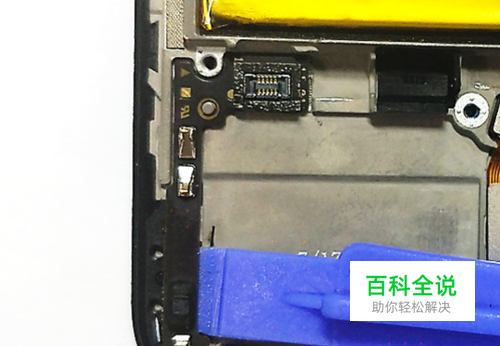

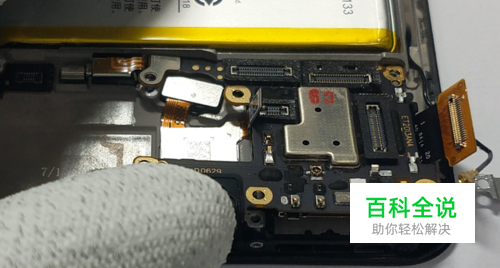

      带静电手套从副板箭头位置用塑胶镊子轻轻向上拆卸副板,保证副板不变形(副板底部背有弱双面胶)

    • 05

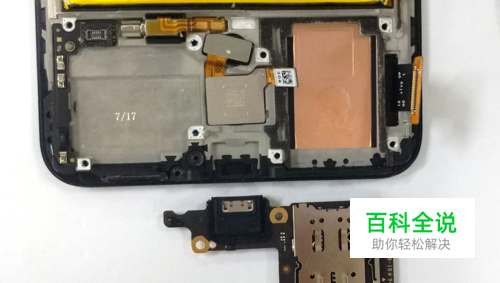

      副板拆卸完成后,将触屏FPC处防水硅胶拆卸。

    • 06

      小板及马达拆卸完成。

    • 07

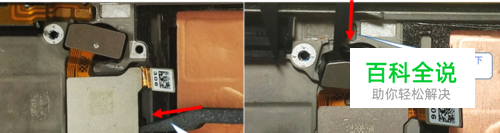

      先将指纹IC从主上拆卸口拆卸,在将指纹Holder副板拆卸完成。

    七:拆卸显示屏

    • 01

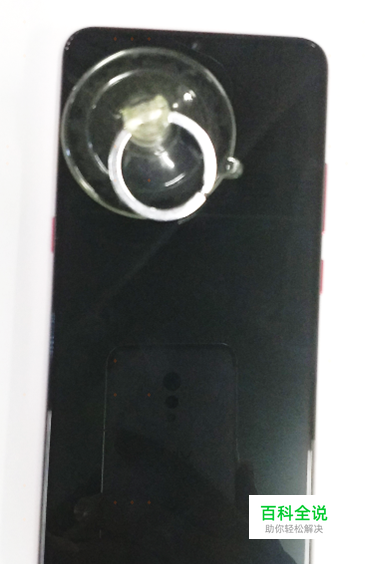

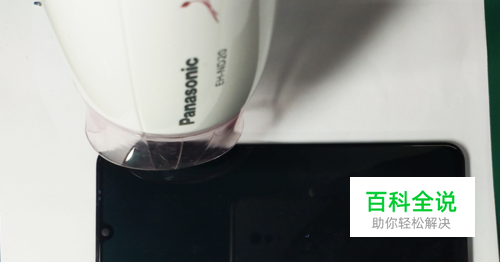

      用电吹风给显示屏四周周边加热,加热5-8分钟后用吸盘将显示屏拉起。 注意:显示屏很难拆,加热要很久,且非常容易拆裂损坏,吹的时候不能一直在同一位置吹,不建议自己拆卸。如有必要,建议去官方售后找专业人士拆卸(使用专业的加热平台拆卸)。

    • 02

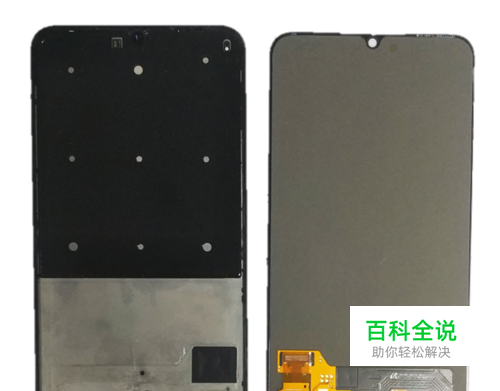

      显示屏拆卸完成。

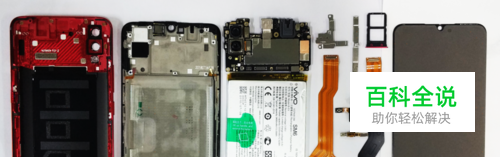

      八、整机拆解完成

      • 01

        总的来说, X23拆解难度大,非专业人士不建议擅自拆解,一方面因为拆解将导致失去保修服 务,另一方面拆机不当易损坏手机。如有必要,建议去官方售后找专业人士拆卸。
