NEX拆机教程图解
vivo NEX是2018年6月12日发布的一款AI旗舰手机，除了无刘海全面屏，还配备了升降式前置摄像头和屏幕指纹解锁，这些听起来很炫酷的黑科技如何在NEX手机上进行运行，今天通过拆机图解来看下NEX背后的物理结构。
一：拆机工具
- 01

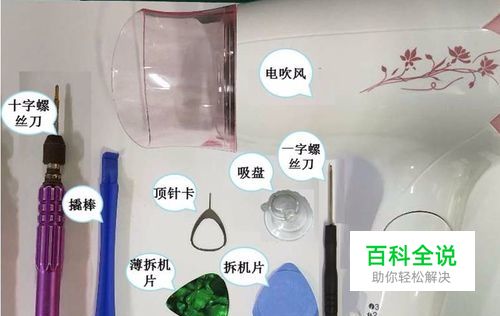

此次进行vivo NEX拆机的工具包含十字螺丝刀，撬棒，顶针，电吹风，拆机片，薄拆机片，吸盘，一字螺丝刀。
二：vivo NEX外观图
- 01

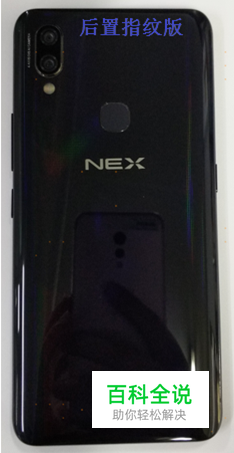

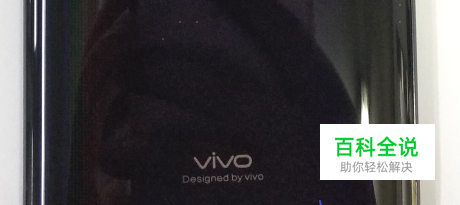

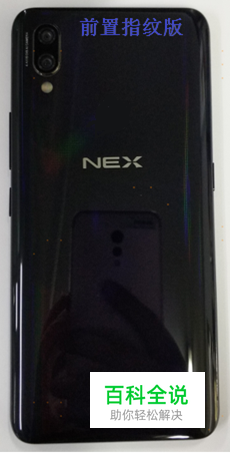

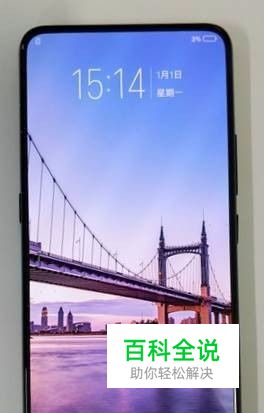

vivo NEX共包含两个手机版本，后置电容指纹版和屏幕指纹版。
三：拆卸玻璃电池盖
- 01

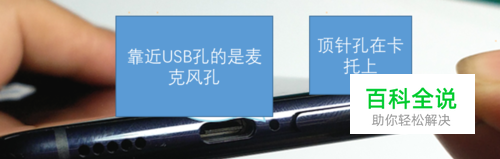

拆之前需要将手机关机。SIM卡托位于手机下方，用标配的取卡针取出卡托，不可使用其他工具 注意：顶针孔在卡托上。
- 02

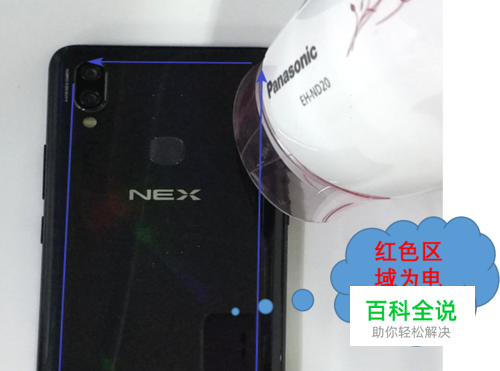

电池盖拆卸难度很大，需借助电吹风，吹玻璃电池盖四周1min （吹风机为松下Panasonic EH-ND20，1200W） 注意：四周轮回吹，切记勿一直吹同一位置，勿直接吹电池区域；电池盖为玻璃的，电池盖扣合较紧，拆卸难度较大，打开后盖的过程中，不可用蛮力，以免损坏电池盖、屏幕及手机内部器件
- 03

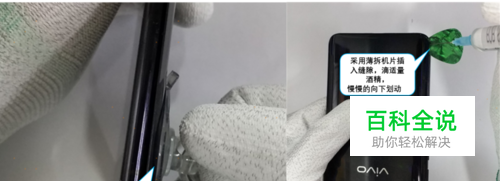

采用吸盘向电池盖侧边拉开一条缝隙，然后采用薄拆机片插入缝隙，滴适量酒精，向电池盖四周慢慢划动。 注意：采用0.5mm厚薄拆机片且边缘要有倒R角，防止拨片滑动时损坏电池盖油墨，拆机拨片插入深度不超过3.5mm，插入过深有损坏手机内部器件风险
- 04

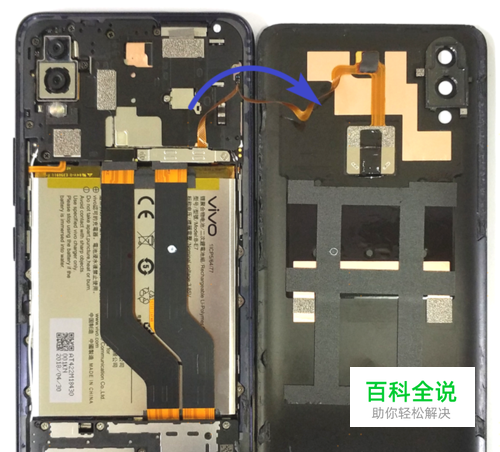

打开玻璃电池盖时，向右侧翻转，紧贴着平放，注意不要拉扯指纹软排线 注意：用力过大或向左侧翻转会扯坏指纹软排线的 （备注：屏幕指纹版跳过此步骤）
- 05

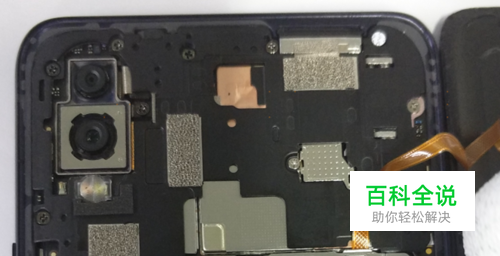

用十字螺丝刀取下固定支架的2颗螺钉。
- 06
用撬棒轻轻撬开指纹连接器固定支架。
- 07

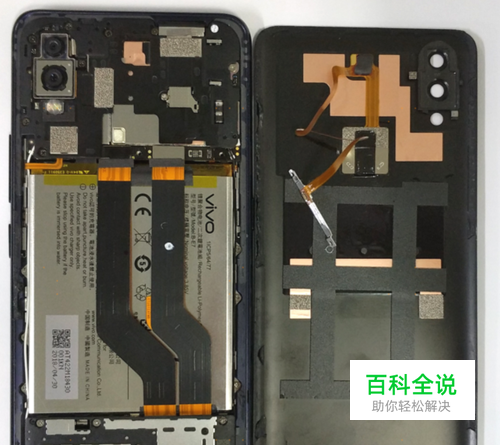

玻璃电池盖完整取下。
四、拆卸电池及主板
- 01

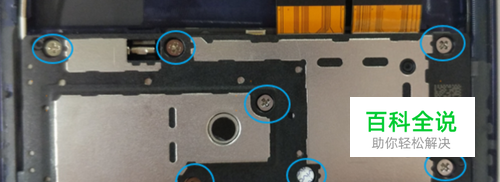

用十字螺丝刀取出主下支架9颗固定螺钉。
- 02
取下主下支架。
- 03

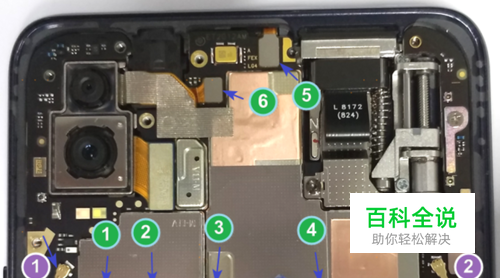

用撬棒松开所有排线连接器（包括同轴线连接器） 。
- 04

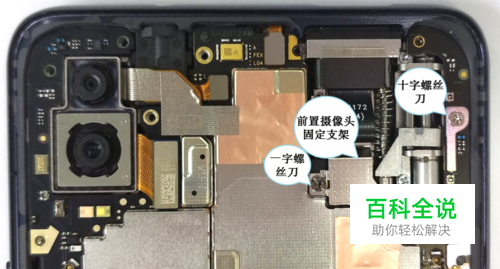

用一字螺丝刀和十字螺丝刀分别取出所标螺钉，并取下前置摄像头连接器固定支架。
- 05

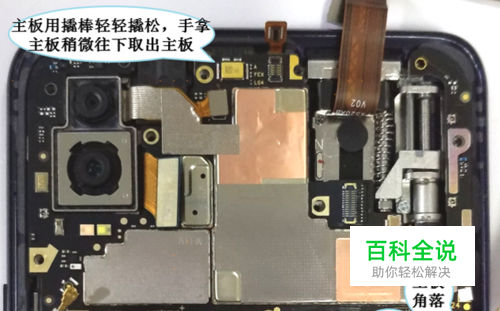

用撬棒从主板角落轻轻撬松主板，用手拉住主板稍微往下取出主板。
- 06

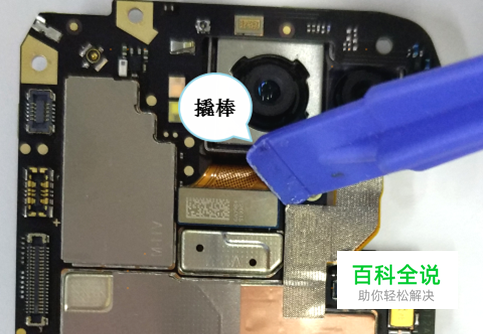

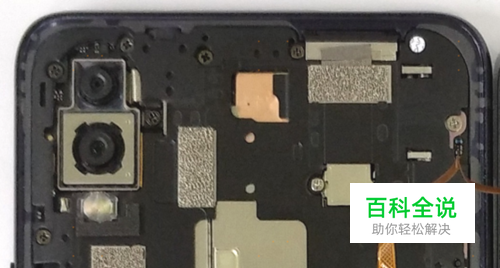

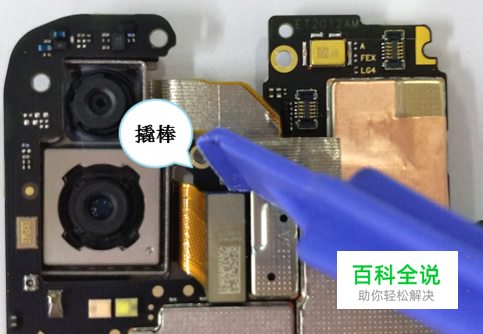

用撬棒松开后置摄像头连接器
- 07
主板拆卸完成。
- 08

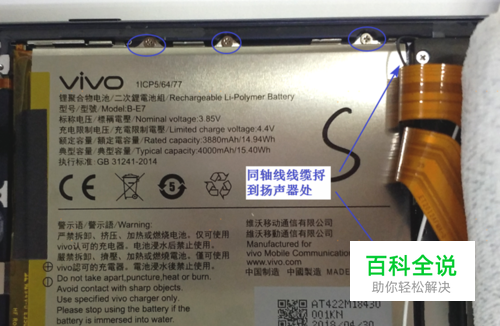

拆卸电池：首先把电池两侧同轴线线缆捋到扬声器处（以防螺丝刀碰伤线缆），用十字螺丝刀取出电池两侧6颗螺钉 。 注意：拆卸电池有风险，不建议自己拆卸，即使自己动手也切记不要动用尖锐工具撬电池
- 09

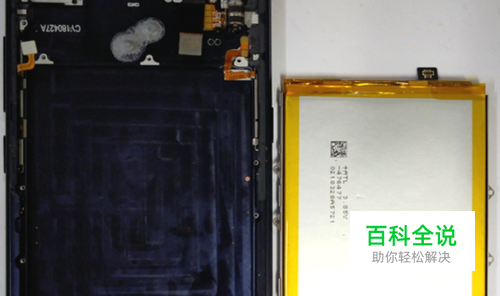

用撬棒从电池钢片拆卸口轻轻撬开电池，电池拆卸完成。
五、拆卸副板
- 01
用十字螺丝刀取下固定扬声器支架的8颗螺钉
- 02
用手轻轻掀开,扬声器支架就随之取下了
- 03

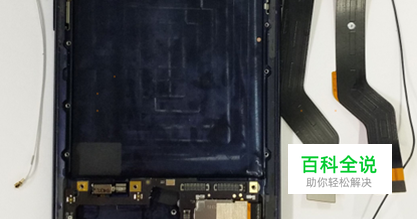

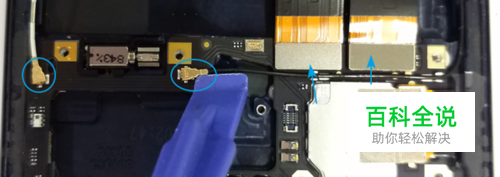

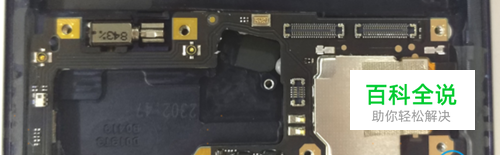

用撬棒松开所有排线连接器（包括同轴线连接器）
- 04

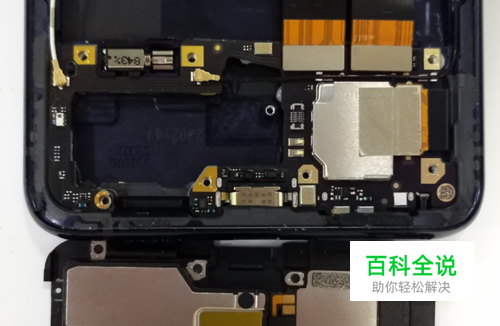

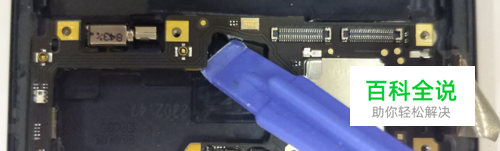

用十字螺丝刀取出螺钉，并用撬棒轻轻撬开副板
- 05

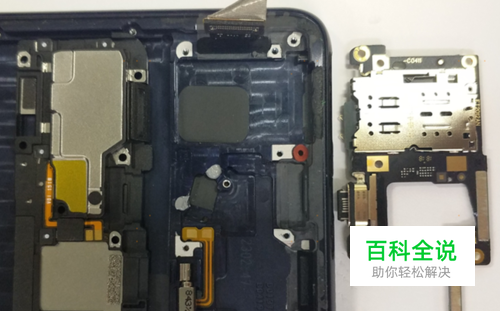

副板拆卸完成。
六、拆卸前置摄像头
- 01

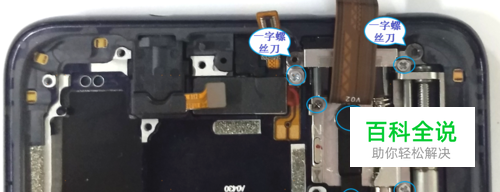

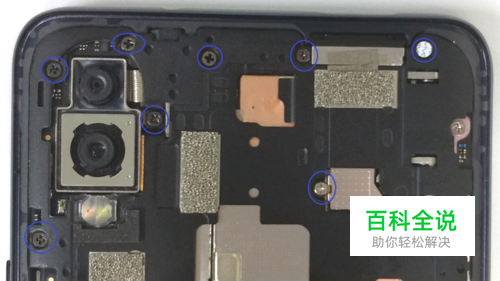

用一字螺丝刀和十字螺丝刀取下8颗螺钉
- 02

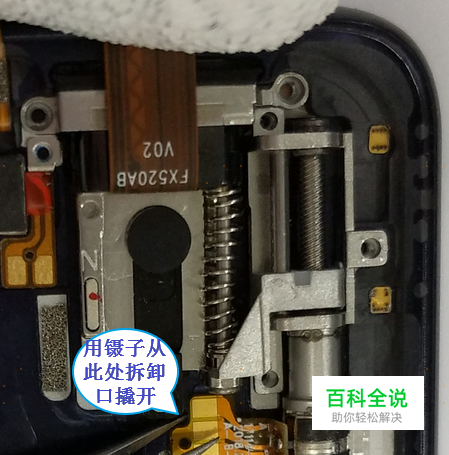

用塑胶镊子从金手指拆卸口撬开随之轻松取下前置摄像头马达
- 03

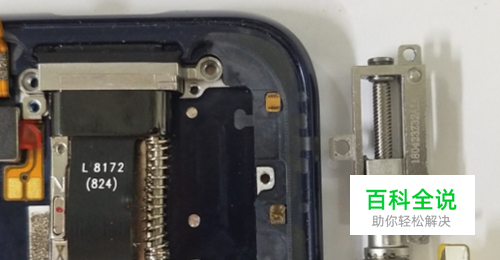

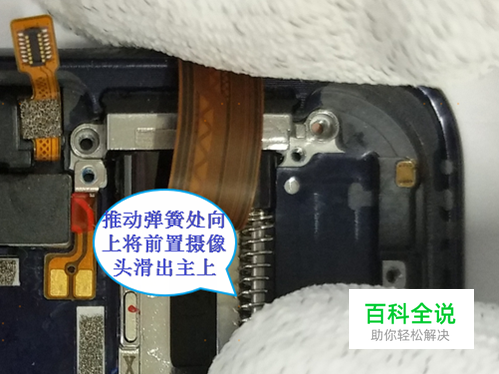

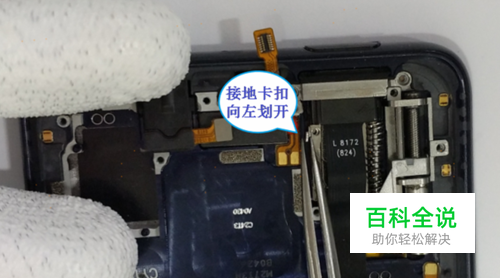

用塑胶镊子将接地卡扣向左划开，用手向上推动弹簧，将前置摄像头滑出中框
- 04

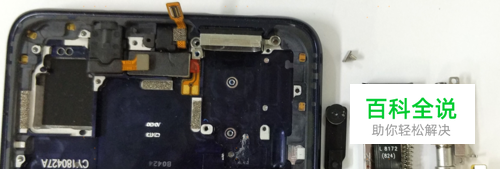

前置摄像头拆卸完成
七、拆卸显示屏
- 01

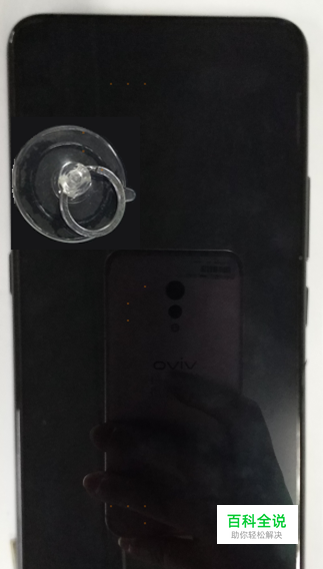

用电吹风给显示屏四周周边加热,加热5-8分钟后用吸盘将显示屏拉起。 注意：显示屏真的很难拆，加热要很久，且非常容易拆裂损坏，吹的时候不能一直在同一位置吹，不建议自己拆卸。
- 02

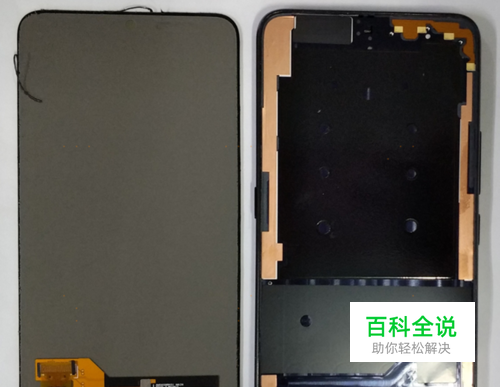

显示屏拆卸完成

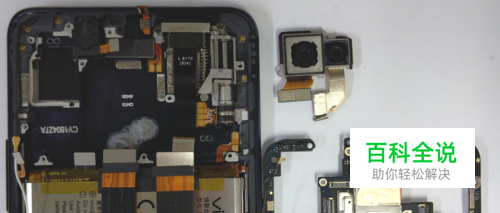

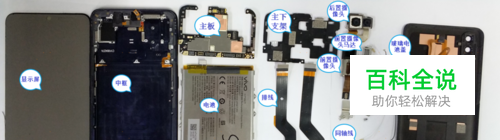

八：拆解完成
- 01
