Altium Designer PCB怎么自动布局？
在PCB设计中，布线是完成产品设计的重要步骤，可以说前面的准备工作都是为它而做的。而在整个PCB设计中，如何快速的将各个元器件布局，将大大的影响PCB布线的速度。现在简单的介绍一下如何快速的进行元器件布局。
操作方法
- 01

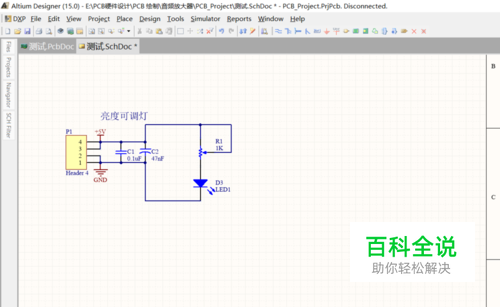

打开“测试”工程文件，可以看到原理图和PCB。我以简单的“亮度可调灯”为例，来介绍如何快速布局。
- 02

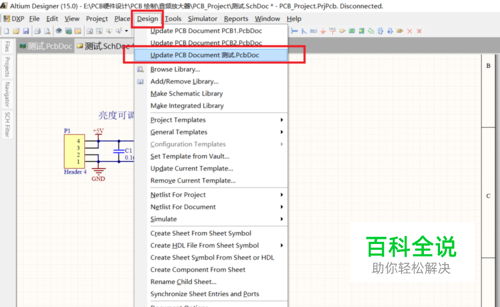

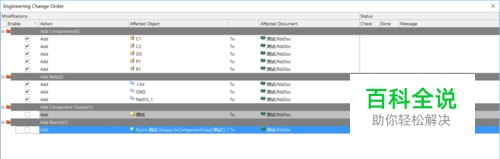

把原理图画好后，导入到PCB中。【Design】->【Validate Changes】->【Execute Changes】->【Close】。完成PCB的导入。如图所示：
- 03

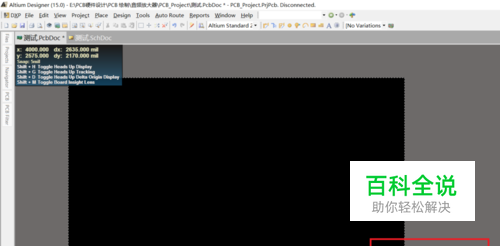

导入完成后，PCB中，在PCB板的右下角有元件。然后在点击【Auto Route】->【ALL】
- 04

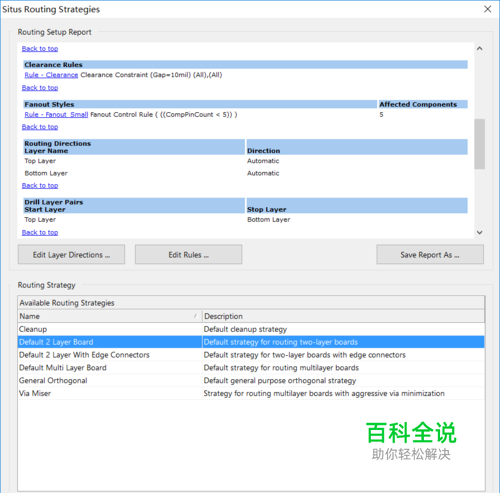

完成上述操作后，弹出如图所示的对话框。在对话框中点击【Route ALL】，然后出现“messages”对话框。
- 05

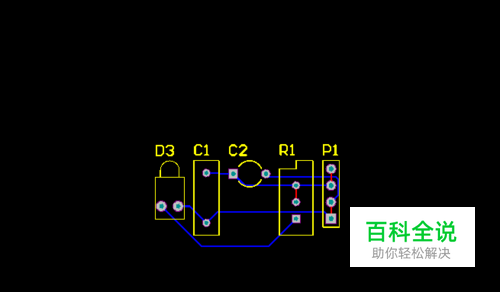

在弹出“messages”对话框，关闭此对话框，然后出现如图所示的PCB布线图。
- 06

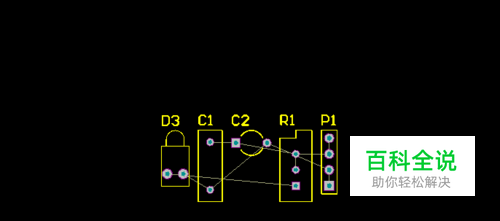

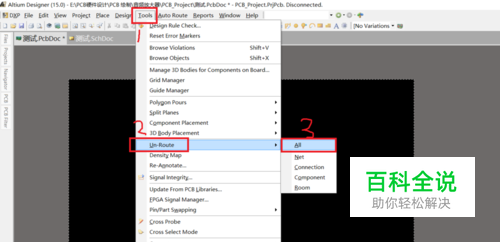

这是自动布线出来的结果，我们要的是自动布局，不要布线。所以在点击【Tool】->【Un-Route】->【All】。然后就出现了如图所示的没有布线的布局。
