Altium Designer技巧：[1]如何建立PCB工程？
Altium Designer是目前比较常用，同时也是比较好用的
PCB电路板绘图软件！
目前比较好用的就是Altium Designer Winter 09!你也可以选择安装最新的，但是不太建议用最新的！
下面小编从今天开始就简单的讲一下
Altium Designer使用技巧！
今天介绍：
如何建立PCB工程？
一个PCB工程包含一个原理图Schematic文件和一个PCB文件。
1、打开【Altium Designer Winter 09】
- 01

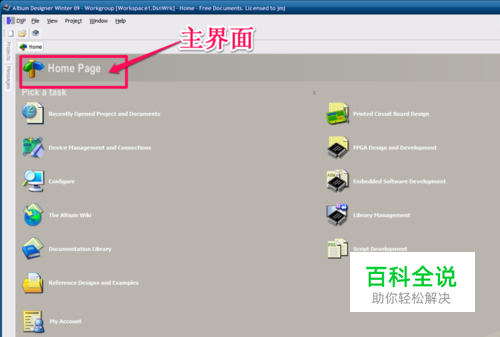

首先需要做的就是， 打开软件！ 这个时候，你看到的就是 Home Page->主界面！
2、查看已经存在的工程
- 01

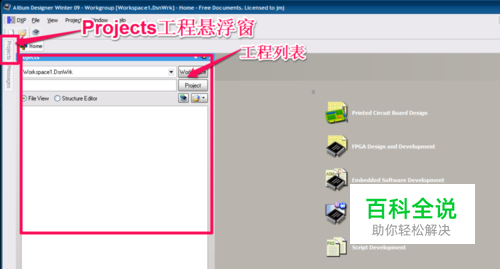

点击左侧的 Projects悬浮窗，会弹出已经存在的工程列表！ 【由于没有工程，所以现在是空的】
3、新建PCB工程
- 01

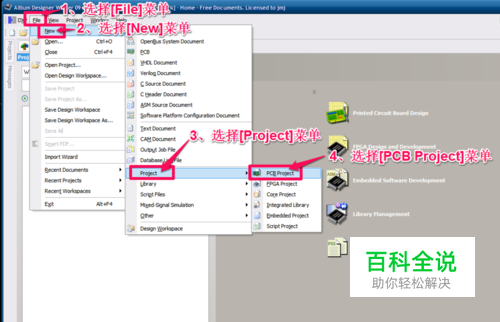

按照下图依次选择 【File】->【New】->【Projects】->【PCB Project】
- 02

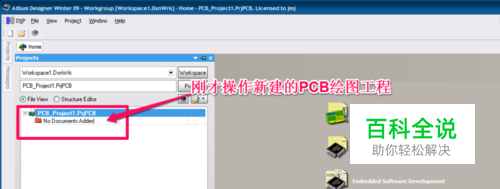

最后点击出现的【PCB Project】，这样就新建出一个 PCB绘图工程。
4、保存新建的PCB工程
- 01
在PCB工程名上右键点击，选择【Save Project As...】
- 02

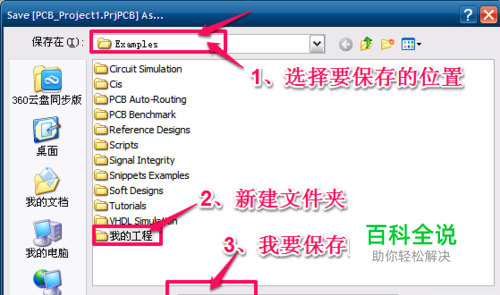

在弹出的【另存为】的对话框里，按照 正常的Windows操作完成保存。 【我保存的名是： My_Project】
- 03

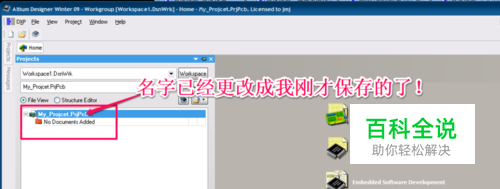

这个时候，工程列表中的文件名已经保存成我刚才更改的名字了！ 这个时候就已经完成了 PCB工程的 新建和保存了！
5、给PCB工程添加【原理图 sch】文件
- 01

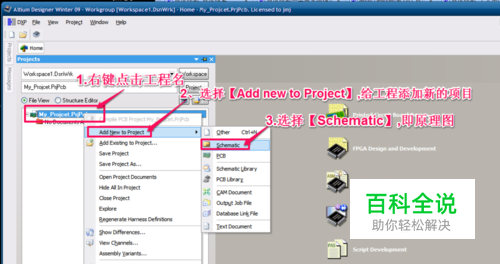

在PCB工程名上 右键点击， 依次选择【Add new to Project】->【Schematic】选项
- 02

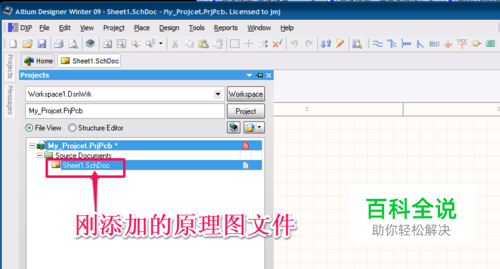

这个时候，工程列表那就出现了原理图文件！
6、给PCB工程添加【PCB版图 pcb】文件
- 01
在PCB工程名上右键点击， 依次选择【Add new to Project】->【PCB】选项
- 02
这个时候，工程列表那就出现了PCB版图文件！
7、【PCB工程】绘制完成，开始设计就可以了
- 01
【PCB工程】绘制完成，开始设计就可以了！
