Altium Designer如何建立完整的PCB一个工程
对于出学习ad软件的小伙伴，如何采用AD建立一个工程很重要的。下面小编给大家分享一个建立一个完整工程的方法。
建立工程
- 01

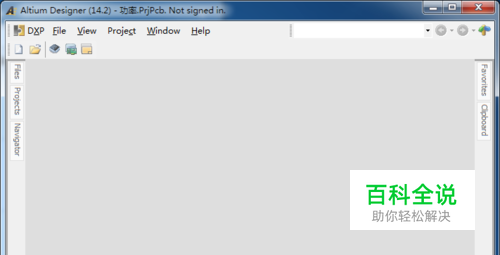

打开软件： 如图所示打开ad软件。
- 02

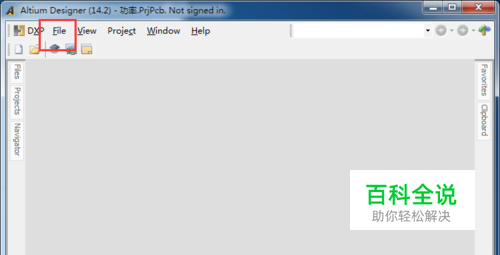

找到命令1: 点击菜单栏中的“file”或“文件”；
- 03

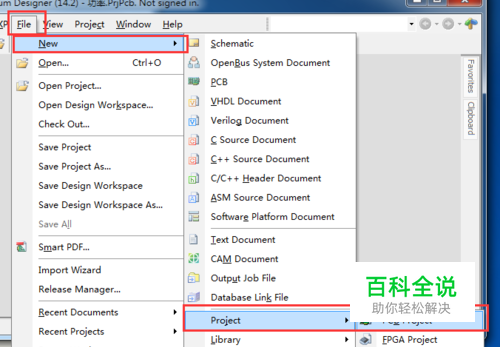

找到命令2: 在下拉菜单中依次找到“New”-“Project”-“PCB Project”；
建立原理图文件
- 01

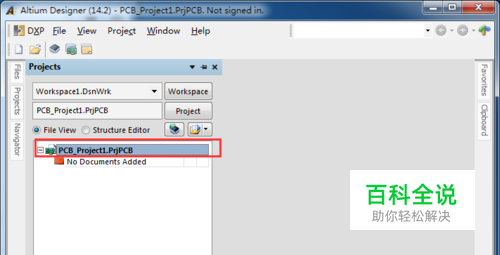

找到命令1： 下图可以显示我们所建立的工程， 在右侧的工程结构中选中我们建立的工程，然后右键；
- 02

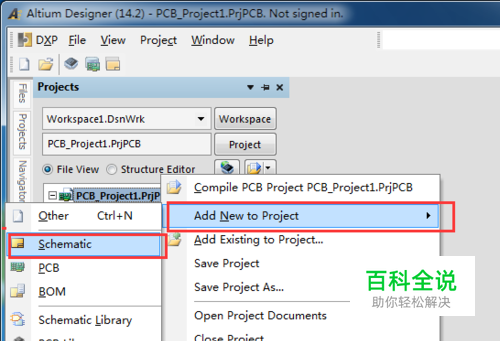

找到命令2: 在下拉菜单中，找“Add New to Project”-“schematic”，如图所示；
- 03

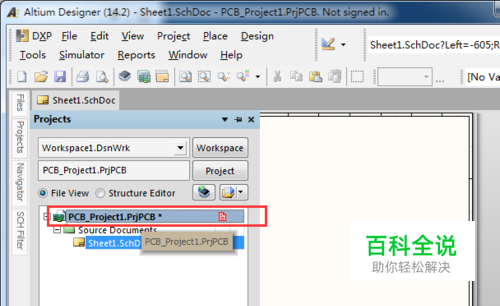

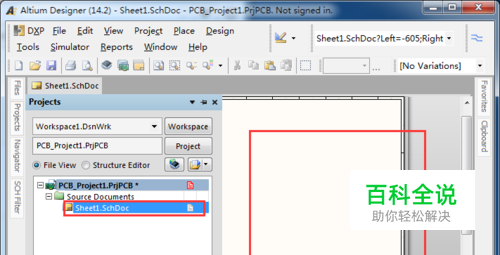

查看结果： 如下图所示，我们完整的添加了一个原理图到PCB工程中。
添加PCB文件
- 01
找到命令1： 同样，在右侧的工程结构中选中我们建立的工程，然后右键；
- 02

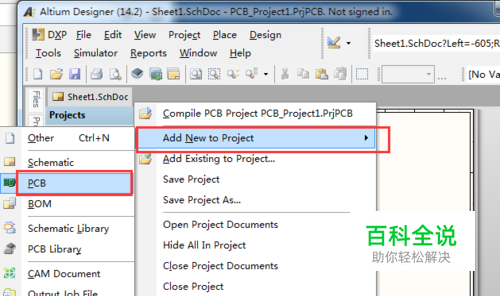

找到命令2: 在下拉菜单中，找“Add New to Project”-“PCB”，如图所示；
- 03

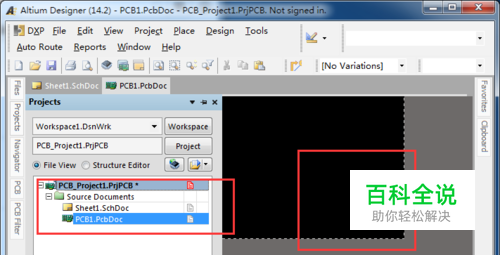

查看结果： 如下图所示，使我们添加完PCB图以后的工程结构。
总结
- 01
总结： 这样我们就建立了一个完整的ad的工程结构，然后我们就可以在上面添加元器件进行原理图的编辑，和PCB的编辑。
