Altium Designer原理图中没有Update PCB选项

Altium Designer原理图中没有Update PCB选项怎么办?对于许多新手而言,在使用Altium Designer时,原理图导PCB没有“Update PCB Document”选项。下面小迹就为大家介绍一下。

操作方法

  • 01

    首先,开启我们的AD软件,如图所示;

  • 02

    开启后,可以看到没有“Update PCB Document”选项,即原理图导PCB接口,如图所示;

  • 03

    出现以上状况是由于直接开启sch文件,而不是开启工程文件,下面看看如何解决。

方法/步骤2

  • 01

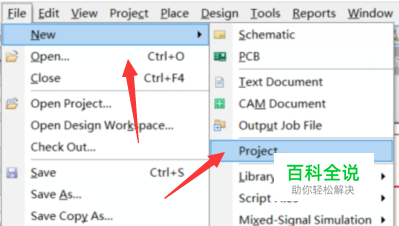

    首先,点击“File”->“New”->"Project"选项,如图所示;

  • 02

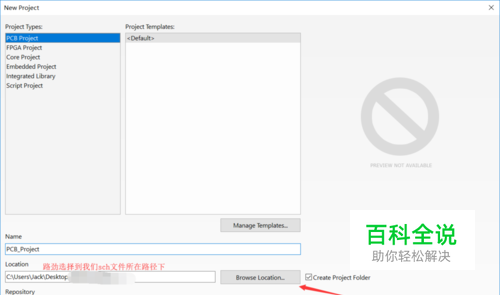

    创建我们的工程文件,至sch和pcb的文件夹下,如图所示;

  • 03

    将我们的工程文件开启,也开启sch文件,在右侧的窗口中,直接将sch文件拖至工程文件下,如图所示;

  • 04

    这时就可以看到“Update PCB Document”,注:确保已经创建了.PcbDoc的文件。

  • 05

    通过以上方法就可以成功导入了,要确保我们已经编写好封装库。
