Altium Designer 09中如何快速消除PCB布线
学习Altium Designer 09(AD09)的PCB设计的过程中，有可能需要对一些已经布好线的地方进行取消布线，或者对整个文件重新布线等操作需求。如果逐条删除PCB布线效率是非常低的，AD09提供了一些快速消除PCB布线的操作功能。
下面介绍AD09快速消除PCB布线的的实际操作方法：
操作方法
- 01

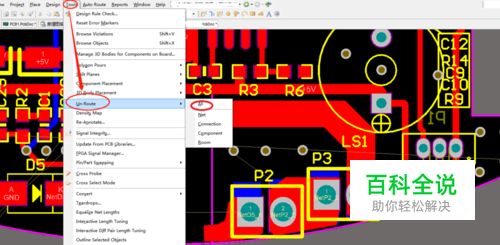

首先打开需要进行消除布线的PCB文件。然后在工具栏“tools”>“un-route”>可以看到有5个操作选项
- 02
第一个选项“ALL”,意思是取消全部布线，点击选中命令之后，所有的PCB布线都会被 消除掉
- 03

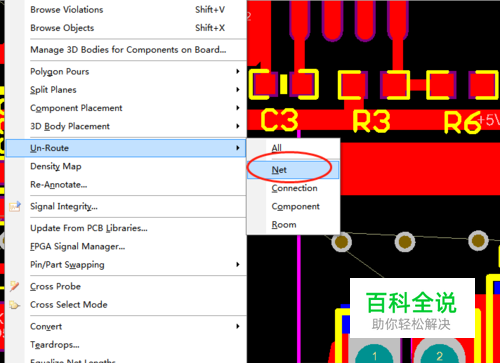

第二个选项“Net”,意思是取消指定的PCB布线段，点击选中命令之后，再直接点击要 消除的布线即可
- 04

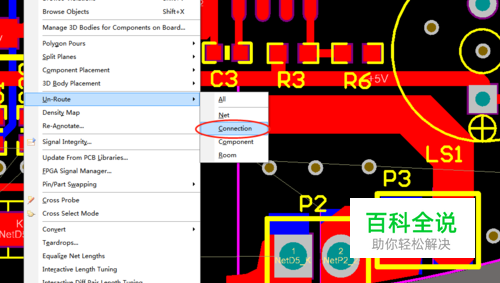

第三个选项“Connection”,意思是取消指定连线的PCB布线，点击选中命令之后，再选中某条链接线（如VCC、GND等）就可以将这连接线的布线消除
- 05

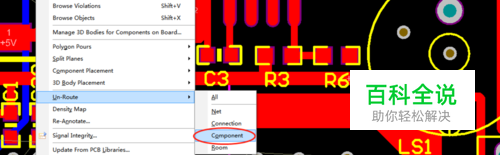

第四个选项“Component”,意思是取消指定的元器件的PCB布线，点击选中命令之后，再选中元器件(如电阻、电容或者芯片等)就可以消除所有引脚的布线
- 06

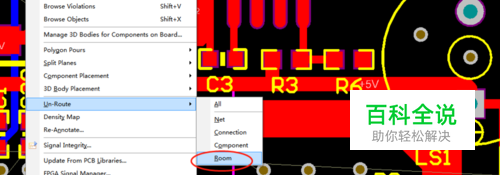

第五个选项“Room”,意思是取消某个ROOM区间的布线，点击选中命令之后，再点击要取消的区间即可
- 07

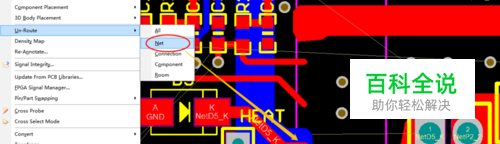

举例说明：如果选中“Net”命令，然后在点图中 的黄色箭头指定的红色布线
- 08
可以看到前后对比的效果，这个命令只是取消当前选中的一段PCB布线
