Altium designer 09元件库中新建元件封装
在刚接触Altium designer 09软件时，很多人都不太熟悉在Altium designer 09软件元件库中新建元件封装，本人结合自己工作，将操作过程分享给大家，希望对有需要人士有所帮助。
操作方法
- 01

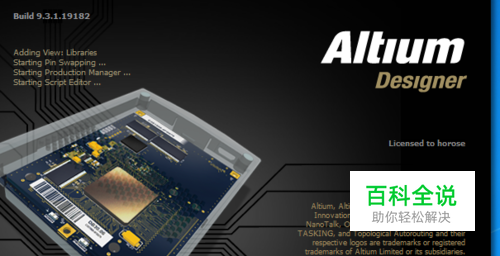

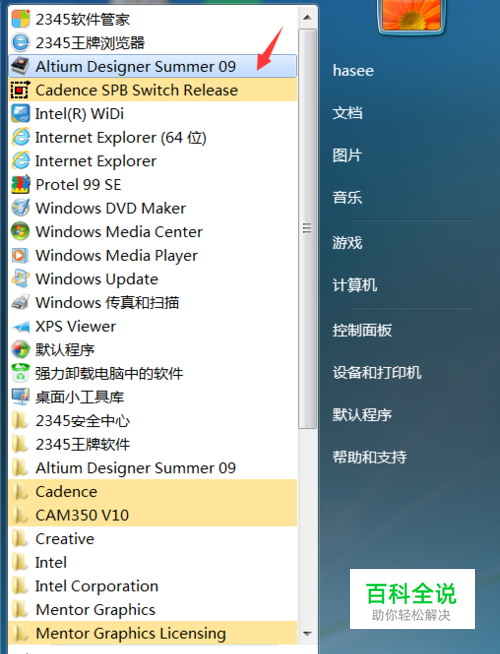

在电脑桌面开始菜单中打开Altium designer 09软件
- 02

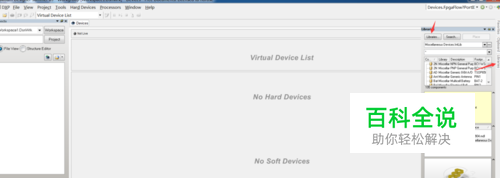

在Altium designer 09软件右侧libraries菜单栏中点击libraries
- 03

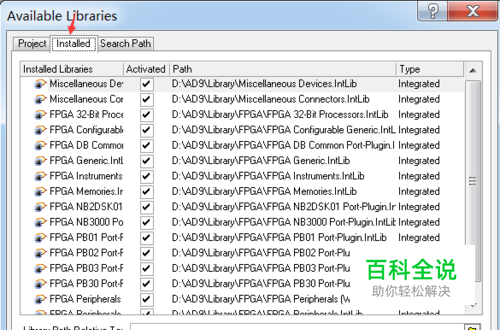

出现对话框，点击install
- 04

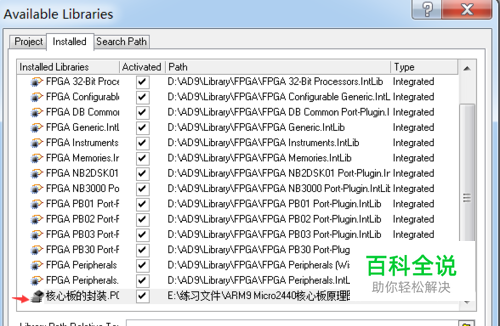

找到元件封装库的路径，添加元件封装库
- 05
元件封装库添加完成，点击close
- 06

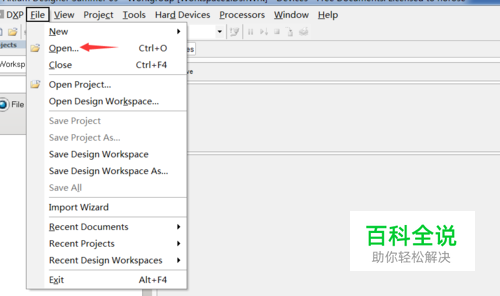

在Altium designer 09软件菜单栏中，点击open
- 07

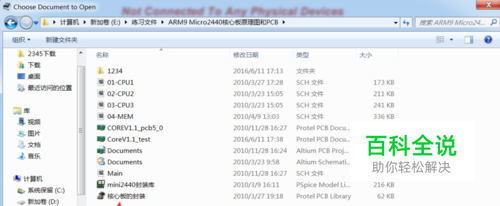

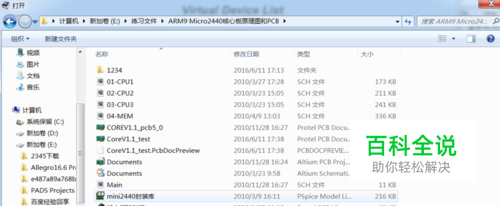

出现对话框，找到元件封装库存放的路径，打开元件封装库
- 08

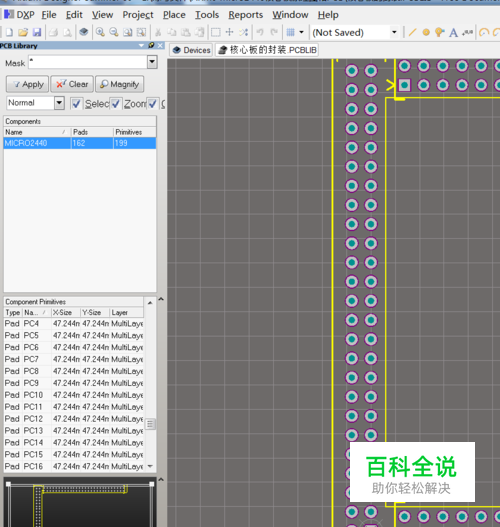

在Altium designer 09软件左侧菜单中点击pcb library
- 09

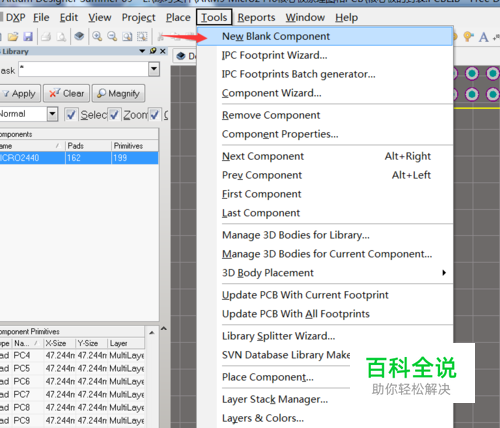

在Altium designer 09软件菜单栏点击tool-New blank component,新建元件
- 10

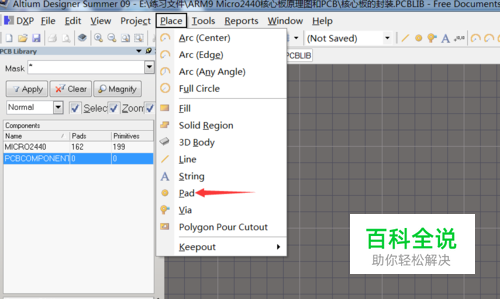

然后放置焊盘，按照规格书要求设置好焊盘大小与焊盘间的距离
- 11

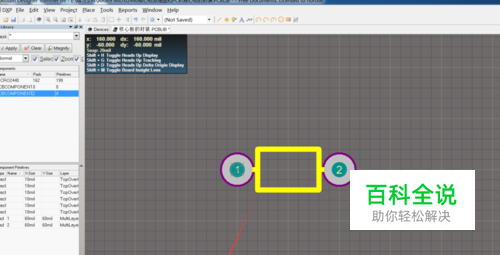

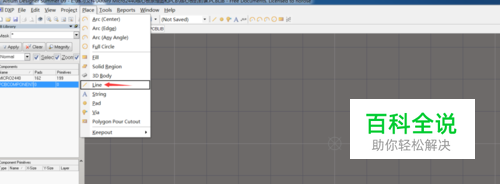

然后放置元件外框丝印，丝印放置在Top silkscreen层
- 12
元件制作完成
- 13
点击tool-component properties重命名元件封装名字,然后保存，新建封装制作完成
