在Workbench中新建材料库并在该库中新建材料【百科全说】

在ANSYS Workbench中，由Engineering Data工具全面控制材料的属性，它提供了丰富的材料属性以满足种类繁多的分析需求。然而再丰富的材料库也有不全面的地方，对于材料库中没有的材料属性，ANSYS允许用户进行自行添加，下面就将简要介绍一下在ANSYS Workbench中新建材料库并在该库中新建材料的方法。

操作方法

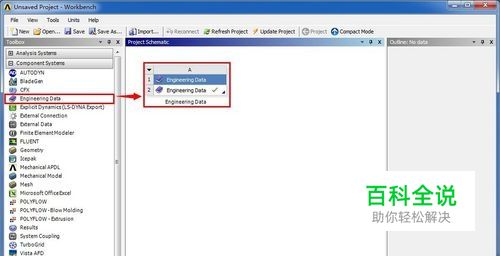

01

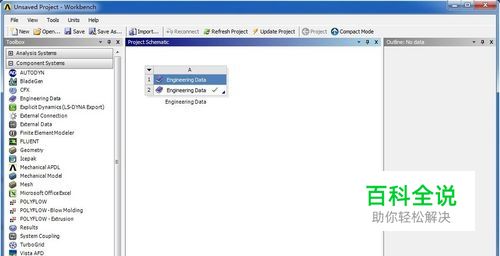

新建一个Engineering Data项目。找到Toobox的Component Systems栏下的Engineering Data，双击改选项或者直接将其拖到Project Schematic（项目管理区）即可。

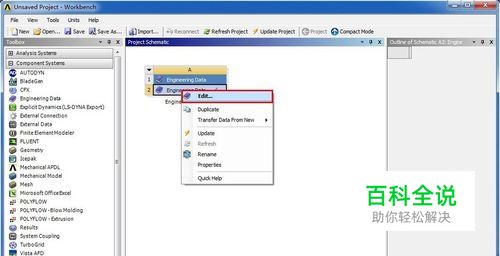

02

右键单击项目A中的A2，在弹出的对话框中左键单击“Edit”，进入Engineering Data编辑环境。
03

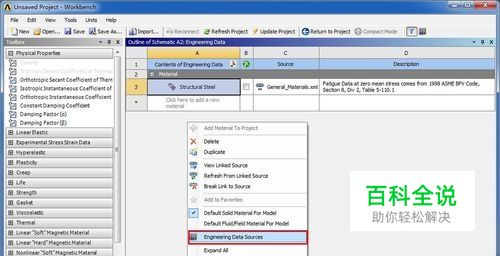

在Engineering Data编辑环境中的空白区域右键单击，在弹出的对话框中左键单击“Engineering Data Sources”，进入Engineering Data Sources编辑环境。

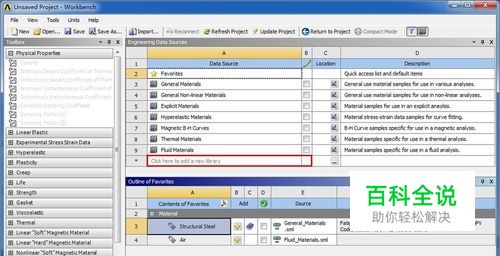

04

Engineering Data Sources表格的A列中的每一行就是软件自带的一些材料库，每个材料库里又包含若干材料，单击该列最后一行的暗色“Click here to add a new library”，并输入自定义材料库的名称，比如“Custom material”。

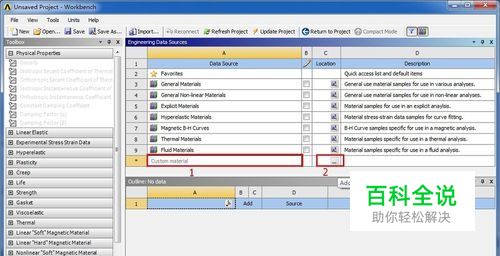

05

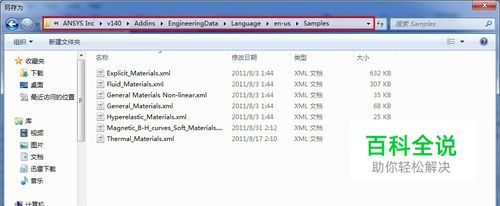

输入自定义材料库名称后，单击所在行对应的C列中的“…”图标，在弹出的“另存为”对话框中设置好保存路径以保存自定义材料库的信息，推荐保存到软件所使用的材料库路径ANSYS Inc\v140\Addins\EngineeringData\Language\en-us\Samples
06

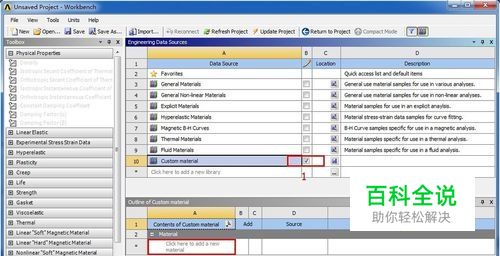

保存好后，在Engineering Data Sources表格中选中刚刚自定义的材料库，保证其B列为勾选状态，然后在它所对应的“Outline of Custom material”表格中添加新材料。单击Outline of Custom material表格A列第三行的暗色“Click here to add a new material”，并输入自定义材料的名称，比如“New material-water”。
07

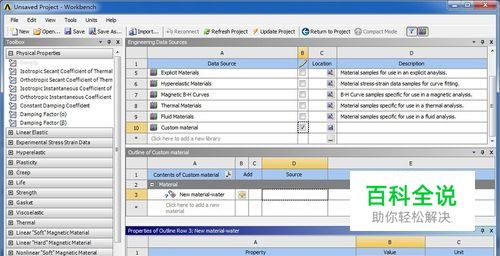

输入自定义材料名称后，在Outline of Custom material表格中选中刚刚自定义的材料，此时材料名前面有个问号，说明还没有设置材料属性。在左边Toobox中双击或拖放新材料所需要的材料属性，从而将相应的材料性能添加到New material-water所对应的Properties of Outline Row 3：New material-water表格中去，然后输入对应的属性值。
08

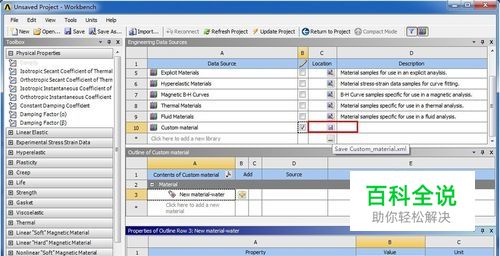

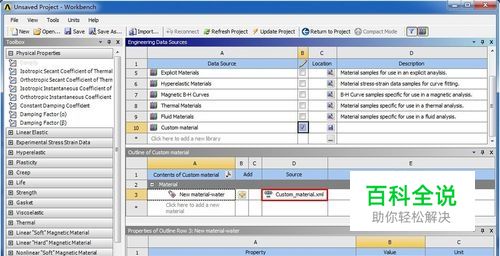

点击Engineering Data Sources表格中新材料库的C列中的保存图标，保存后Outline of Custom material表格中新材料的D列已显示“Custom_material.xml”，说明新材料已经添加到新材料库中了。
09

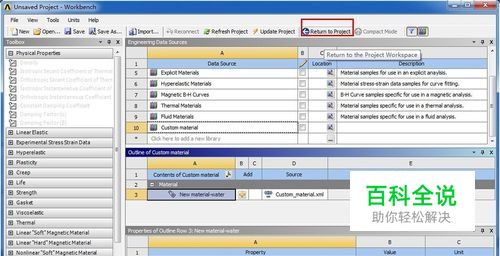

点击“Return to Project”，回到开始的界面，新材料库及相应的新材料已建立好，以后直接进行调用即可。
