CAD快速看图如何测量异性面积（面积含弧线）？

2024-04-07 22:47:41

在遇到一些异性面积时，测量往往很困难，此时可以用CAD快速看图来测量，他可以测量弧线和直线混合的异性面积，请看攻略：

操作方法

01

用CAD快速看图打开图纸。这里以测量这个云朵状的莲花池为例。
02

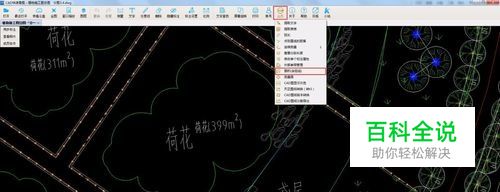

点击VIP按钮中的“面积含弧线”功能或者鼠标右键菜单中选择“面积含弧线”。
03

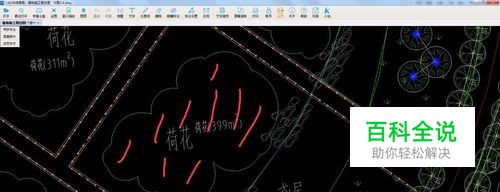

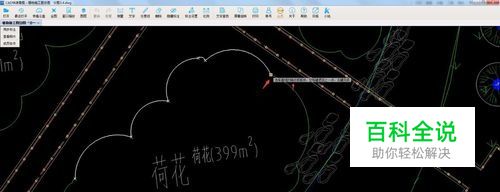

根据鼠标旁边的提示，选择弧线本身或者直线的端点。这个闭合图形中是弧线组成的，当鼠标放在弧线上时，鼠标会自动变成白色的小方块，此时代表软件自动识别了弧线，可以直接点击测量。
04

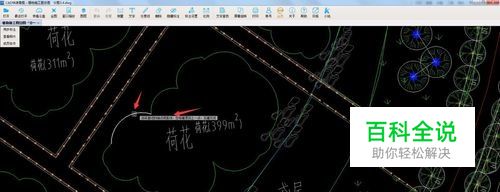

当遇到直线时，需要点击直线的2个端点。当鼠标放在端点上时，会自动变成黄色的小方块。测量过程中，按空格按钮可以回退上一步。
05

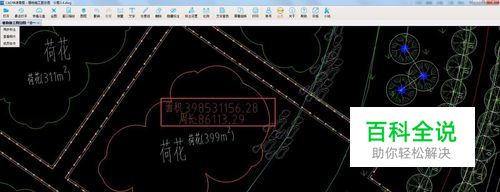

测量完成后，软件会自动计算出图形的面积和周长，并让您放置结果的位置。此时移动鼠标选择合适位置，用鼠标左键来确定就可以。
06

放置好结果的位置后，此次测量就结束了。我们可以看到测量结果为398.5平方米，和设计师标的399平方米相差无几。
